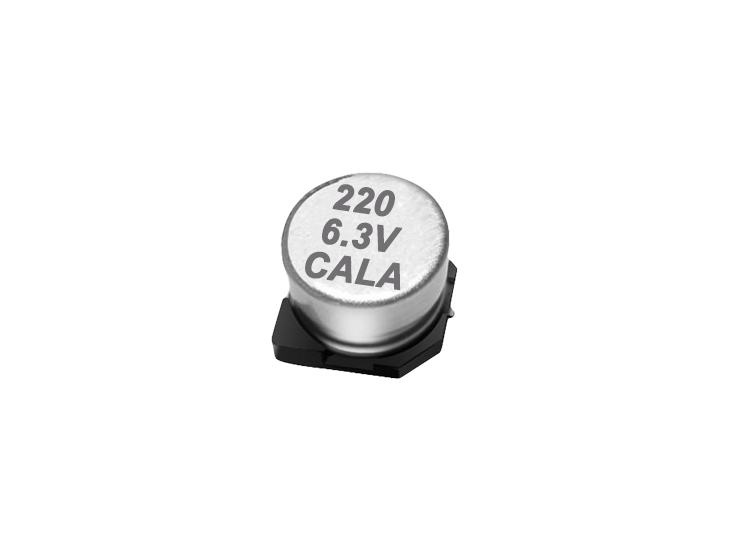

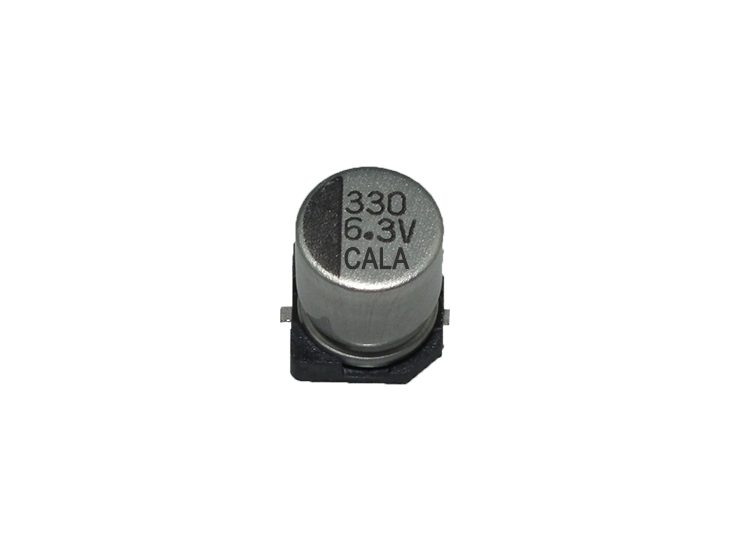

SMD aluminium elektrolytiska kondensatorer ▏Bi Polar ▏CALA
DRAG
85° C, 2000 försäkrade timmar.
5.5mm höjd
Bipolär kondensator, ersätter RVB-serien
ROHS -kompatibel
85° C, 2000 försäkrade timmar.
5.5mm höjd
Bipolär kondensator, ersätter RVB-serien
ROHS -kompatibel
SPECIFIKATIONER
| Punkt | Prestanda | |||||||||||||
| Drifttemp. Räckvidd | -40° C ~ + 85° C | |||||||||||||
| Kapacitansolerans | ± 20% (120HZ, 20° C) | |||||||||||||
| Läckström (vid 20°C) | I=0,01CV eller 3 m A (beroende på vad som är större) efter 2 minuter Där C=märkkapacitans i μF . Spänning=märk DC-arbetsspänning i V. | |||||||||||||
|
Dissipationsfaktor Tanδ kl 120 HZ,20° C |
Betygsspänning | 6.3 | 10 | 16 | 25 | 35 | 50 | |||||||
|
Tan (max) |
4 | 0.35 | 0.30 | 0.25 | 0.25 | 0.25 | 0.25 | |||||||
| 5 ~ 6.3 | 0.30 | 0.25 | 0.20 | 0.15 | 0.15 | 0.15 | ||||||||
|
Låg temperatur Egenskaper (vid 120Hz) |
Betygsspänning | 6.3 | 10 | 16 | 25 | 35 | 50 | |||||||
|
Impedansförhållande |
Z(-25° C) /Z(+20° C) | 3 | 3 | 2 | 2 | 2 | 2 | |||||||
| Z(-40° C) /Z(+20° C) | 8 | 5 | 4 | 3 | 3 | 3 | ||||||||
|
Livstest |
Testtid |
Lastliv | Hållbarhet | |||||||||||
| 2000 Timme | 1000 Timme | |||||||||||||
|
Kapacitansförändring |
Inom ±20 % av initialvärdet |
Inom ± 20% initialvärde |
||||||||||||
| Spridningsfaktor | Mindre än 200% av angivet värde | Mindre än 200% av angivet värde | ||||||||||||
| Läckström | Inom angivet värde | Inom angivet värde | ||||||||||||
| Testvillkor | 20° C (efter ansökt om märkspänning 2000 timmar kl
85° C |
20°C (efter förvaring för 1000 timmar vid 85°C
utan spänning) |
||||||||||||
|
Rippelström & Frekvensmultiplikatorer |
Vdc(V) Frivillig. (HZ) | 50 | 120 | 1K | 10K upp | Rippelström &
Temperaturmultiplikatorer |
Temperatur (° C) | Under 70 | 85 | |||||
| Under 16 | 0.80 | 1.00 | 1.15 | 1.25 | Multiplikatorer | 1.35 | 1.00 | |||||||
| 25 ~ 35 | 0.80 | 1.00 | 1.25 | 1.40 | ||||||||||
| 50 | 0.80 | 1.00 | 1.35 | 1.50 | ||||||||||
| Standarder | Jis c 5101-1,-18 | |||||||||||||
DIMENSIONERA & TILLÅTLIGT KRUSNING NUVARANDE
Ripple Ström mA/rms vid 120 HZ, 85° C
| Vdc
μF Innehåll |
6.3V (0J) | 10V (1En) | 16V (1C) | 25V (1E) | 35V (1V) | 50V (1H) | |||||||
| φD x L | ma | φD x L | ma | φD x L | ma | φD x L | ma | φD x L | ma | φD x L | ma | ||
| 0.1 | 0R1 | 4 x 5.3 | 2.3 | ||||||||||
| 0.22 | R22 | 4 x 5.3 | 3.3 | ||||||||||
| 0.33 | R33 | 4 x 5.3 | 4.1 | ||||||||||
| 0.47 | R47 | 4 x 5.3 | 4.9 | ||||||||||
| 1 | 010 | 4 x 5.3 | 7.2 | ||||||||||
| 2.2 | 2R2 | 4 x 5.3 | 10 | 5 x 5.3 | 14 | ||||||||
| 3.3 | 3R3 | 4 x 5.3 | 13 | 5 x 5.3 | 17 | 5 x 5.3 | 17 | ||||||
| 4.7 | 4R7 | 4 x 5.3 | 14 | 5 x 5.3 | 20 | 5 x 5.3 | 21 | 6.3 x 5.3 | 24 | ||||
| 10 | 100 | 4 x 5.3 | 18 | 5 x 5.3 | 26 | 6.3 x 5.3 | 35 | 6.3 x 5.3 | 35 | ||||
| 22 | 220 | 5 x 5.3 | 27 | 6.3 x 5.3 | 40 | 6.3 x 5.3 | 45 | ||||||
| 33 | 330 | 6.3 x 5.3 | 45 | 6.3 x 5.3 | 50 | 6.3 x 5.3 | 55 | ||||||
| 47 | 470 | 6.3 x 5.3 | 54 | ||||||||||

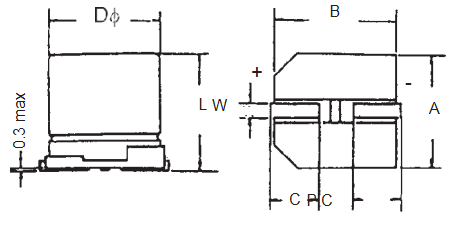

KUDDAVSTÅND OCH DIAMETER
| φD±0,5 | L | A±0,2 | B±0,2 | C±0,2 | W | P±0,2 |
| 4 | 5.3±0,2 | 4.3 | 4.3 | 2.0 | 0.5 till 0.8 | 1.0 |
| 5 | 5.3±0,2 | 5.3 | 5.3 | 2.3 | 0.5 till 0.8 | 1.5 |
| 6.3 | 5.3±0,2 | 6.6 | 6.6 | 2.7 | 0.5 till 0.8 | 2.0 |
Artikelexempel
CALA 100 M 1E TR 063053
DRAG
◆ 85°C, 2000 försäkrade timmar.
◆ 5,5 mm höjd
◆ Bipolär kondensator
◆ RoHS-kompatibel
