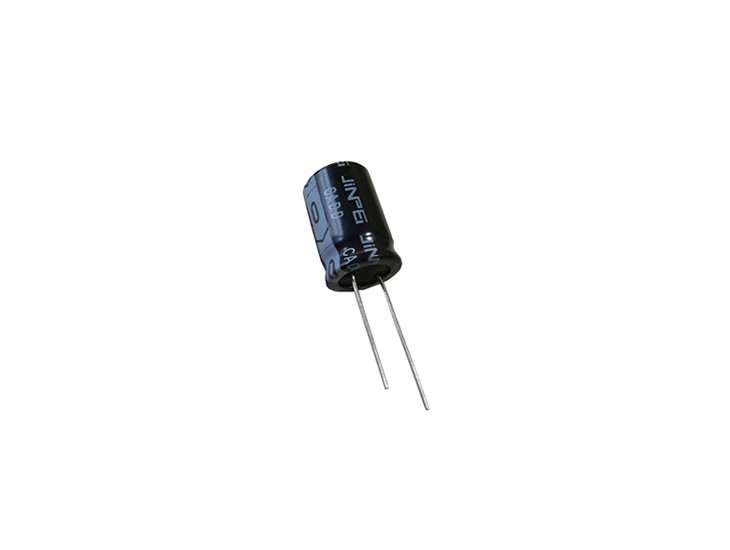

Elektrolytiska kondensatorer med hög rippel ▏8 000 ~ 10 000 timmar ▏CADD

DRAG
105℃, 8,000 ~ 10,000 försäkrade timmar
Lämplig för att byta strömförsörjning, UPS, Ballast
Mindre storlek med stor tillåten vågström
ROHS -kompatibel

Datablad-For-High-Ripple-Electrolytic-Capacitors-▏800010000Hrs-▏CADD.pdf (3609 nedladdningar )

SPECIFIKATIONER

Föremål

Prestanda

Märkspänningsområde

160 ~400V

450V

Driftstemperaturområde

-40° C ~ +105 ° C

-25° C ~ +105 ° C

Kapacitansolerans

+20% (vid 120Hz, 20° C)

Läckström (på 20 ° C)

Tid

efter 1 minut

efter 5 minuter

Läckström

CV < 1000

CV > 1000

CV < 1000

cv > 1000

I = 0,1CV + 40 (µA)

I = 0,04CV + 100 (µA)

I = 0,03CV + 15 (µA)

I = 0,02cv + 25 (µA)

Där C = nominell kapacitans i µF. V = märk DC-arbetsspänning i V.

Spridningsfaktor

(Tan δ vid 120Hz, 20 ° C)

Betygsspänning

200

250

350

400

450

Tan 5 (max)

0.20

0.24

Låg temperatur

Egenskaper (vid 120Hz)

Impedansförhållandet får inte överstiga värdena som anges i tabellen nedan.

Betygsspänning

200

250

350

400

450

Impedans

Förhållande

Z (-25) / Z (+20° C)

Z (-40) / Z (+20° C)

–

Ladda livstest

Testtid

8,000 timmar för ΦD = 10 mm; 10,000 timmar för ΦD >12.5mm

Kapacitansförändring

Inom + 20% initialvärde

Spridningsfaktor

Mindre än 200% av angivet värde

Läckström

Inom angivet värde

* Ovanstående specifikationer ska vara uppfyllda när kondensatorerna återställs till 20°C efter märkspänningen pålagd med märkrippel

aktuell för 8,000 timmar / 10,000 timmar vid 105°C.

Hållbarhetstest

Kapacitansförändring

Inom + 20% initialvärde

Spridningsfaktor

Mindre än 200% av angivet värde

Läckström

Mindre än 500% av angivet värde

* Ovanstående specifikationer ska vara nöjda när kondensatorerna återställs till 20 ° C efter att ha utsatt dem för 1,000 timmar vid 105°C utan spänning. Den nominella spänningen ska appliceras på kondensatorerna före teman

(Se Jis C 5102).

Rippelström & Frekvensmultiplikatorer

Frivillig. (HZ)

ΦD (mm)

120

10k

100k

upp

0.25

0.61

0.88

1.0

12.5 ~ 18

0.35

0.66

0.89

1.0

Andra standarder

Jis c 5101-4

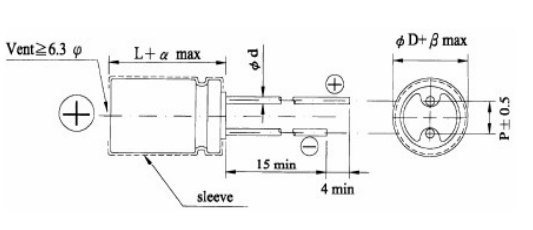

MÅTT Enhet: mm

jD	10	12.5	16	18
P	5.0		7.5
j d	0.6		0.8
en	1.5
b	0.5

MÅTT & TILLÅTLIGT KRUSNING NUVARANDE Rippelström: mA/rms och 105°C

V.D C Punkt	160V (2C)			200V (2D)			250V (2E)
V.D C Punkt	jD x L	Rippelström		jD x L	Rippelström		jD x L	Rippelström
µF	jD x L	120HZ	100kHz	jD x L	120HZ	100kHz	jD x L	120HZ	100kHz
10	10 x 16	125	315	10 x 16	125	315	10 x 20	140	350.00
22	10 x 20	200	500	10 x 20	200	500	10 x 20	200	500
33	10 x 20	250	625	10 x 20	260	650	12.5 x 20	320	800
47	10 x 20	300	750	12.5 x 20	390	975	12.5 x 20	390	975
68	12.5 x 20	470	1175	12.5 x 20	470	1175	16 x 20	520	1300
82	12.5 x 20	510	1275	16 x 20	550	1375	16 x 20	550	1,375
100	12.5 x 25	620	1,395	16 x 20	630	1,420	16 x 25	680	1,530
100	16 x 20	630	1,420
150	16 x 20	770	1,735	16 x 25	840	1,890	18 x 25	860	1,935
220	16 x 25	1,020	2,295	18 x 25	1,050	2,365	18 x 31.5	1,130	2545
330	18 x 31.5	1,390	3,130	18 x 35.5	1,430	3,220

V.D C Punkt µF	350V (2V)			400V (2G)			450V (2W)
	jD x L	Rippelström		jD x L	Rippelström		jD x L	Rippelström
	jD x L	120HZ	100kHz	jD x L	120HZ	100kHz	jD x L	120HZ	100kHz
6.8	10 x 16	110	275	10 x 16	110	275	10 x 20	110	275
10	10 x 20	140	350	10 x 20	140	350	12.5 x 20	180	450
22	12.5 x 20	260	650	12.5 x 20	260	650	16 x 20	290	725
33	16 x 20	360	900	16 x 20	360	900	16 x 25	390	975
33							18 x 20	380	950
47	16 x 20	430	1,075	16 x 25	470	1,175	18 x 25	480	1,200
47				18 x 20	450	1,125
68	16 x 25	560	1,400	18 x 25	585	1,465	18 x 31.5	630	1,575
68	18 x 20	550	1,375
82	18 x 25	610	1,525	18 x 25	610	1,525	18 x 35.5	715	1,785
100	18 x 25	700	1,575	18 x 31.5	765	1,720	18 x 40	800	1,800
120	18 x 31.5	830	1,865	18 x 35.5	865	1,945
150	18 x 35.5	960	2,160	18 x 40	985	2,215

DRAG
◆ 105℃,8,000~10 000 timmar säker
◆ Lämplig för häxkrafter,UPS, Ballast
◆ Mindre storlek med stor tillåten rippelström

◆ Rohs-kompatibel
