MICA -kondensator med hög temperatur | 175℃| Cgbb
JINPEI CGBB-serien glimmer-kapacitatorer är lämpliga för hög frekvens,högspänning,hög temperatur,stor strömkrets. Som högfrekvent återkopplingskrets,högfrekvent resonanskrets och pulskrets etc.
Används i stor utsträckning i satellit,flyg-,fartyg,medicinsk utrustning,utrustning för oljeborrhål, svetsmaskin,metallurgiutrustning etc.
Särdrag
Använder det bästa glimmerpapperet 511 som material,doppning av högtemperatur epoxiharts.
Som det höga isolerade motståndet,låg koefficient,bra högfrekvensprestanda.
Mycket låg förlustfaktor <5×10-3 (min 1×10-4).
Mycket stabil vid hög temperatur, liten kapacitanstolerans.
Efter lagring 15 år, kapacitansändring inte över ±1 %.
Ansökan
JINPEI CGBB-serien glimmer-kapacitatorer är lämpliga för hög frekvens,högspänning,hög temperatur,stor strömkrets. Som högfrekvent återkopplingskrets,högfrekvent resonanskrets och pulskrets etc.
Används i stor utsträckning i satellit,flyg-,fartyg,medicinsk utrustning,utrustning för oljeborrhål, svetsmaskin,metallurgiutrustning etc.
Allmän Egenskaper
Temperaturområde: -55℃～+175℃
Kapacitansolerans: ±3%,±5%,±10%
Relativ luftfuktighet: vid +40℃ kan vara 95~98%
Lufttryck: 4x104Pa
Vibration: frekvens 20~200Hz, acceleration: 2.7~4,5 g
Arbetsspänning: 2500V
DC testspänning: Efter behålla 1 timme vid +150 ℃,laddar 1,5 gånger arbetsspänning 1 minut,inget haveri och överslag.
Isoleringsmotstånd(R): normalt klimat
Kapacitans C ≥ 0,1μF R≥1000MΩ
Kapacitans C＜ 0,1μF R＞5000MΩ
Temperatur egenskaper
Efter hållas vid +175℃ 1 timme,kapacitansändring inte över ±10 %, Isolationsresistans R＞500MΩ,Förlustfaktor: tgδ≤5×10-3(1Khz), Pass D.C. märkspänningstest.
Håll efter -55 ℃ 1 timme,kapacitansändring inte över ±7 %, Isolationsresistans R＞500MΩ, Förlustfaktor: tgδ≤5×10-3(1Khz), Pass D.C. märkspänningstest.
Efter förvara vid +40℃, relativ luftfuktighet 95~98% 48 timmar, kapacitansändring inte över ±5 %, Isolationsresistans R＞500MΩ,Förlustfaktor: tgδ≤5×10-3(1Khz), Pass D.C. märkspänningstest.
Efter hållas vid +195℃~+200℃ 96 timmar, kapacitansändring inte över ±10 %, Isolationsresistans R＞500MΩ,Förlustfaktor: tgδ≤6×10-3(1Khz), Pass D.C. märkspänningstest.
Efter vibrationstest, kapacitansändring inte över ±5 %

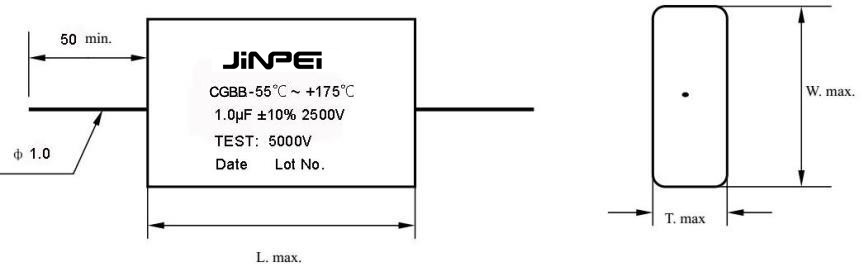

Mått: enhet:
DELNUMMER EXEMPEL
INTRODUKTION
◆JINPEI CGBB-serien glimmer-pcapacitors är lämpliga för hög frekvens,högspänning,hög temperatur,stor strömkrets. Som högfrekvent återkopplingskrets,högfrekvent resonanskrets och pulskrets etc.
◆ Används i stor utsträckning i satellit,flyg-,fartyg,medicinsk utrustning,utrustning för oljeborrhål,
svetsmaskin,metallurgiutrustning etc.
