Elektrolytiska kondensatorer med hög rippel ▏5 000 timmar ▏Cada

DRAG

Longlife, 105° C, 5,000 timmarssäkrad
Smallersizewith largepermissibleripplecurrent
SlimType

Datasheet-For-High-Ripple-Electrolytic-Capacitors-▏5000Hrs-▏CADA.pdf (3256 nedladdningar )

SPECIFIKATIONER

Föremål	Prestanda
Liv	på 105 ° C 5,000 Timme
Drifttemp.	400V						420 ~ 450V
	-40 ° C ~ +105 ° C						-25 ° C ~ +105 ° C
Kapacitansolerans	+20% (vid 120Hz, 20 °C)
Läckström (på 20 ° C)	Tid		efter 5 minuter
	Läckström		CV < 1,000 I = 0,03CV + 15(µA)					CV > 1,000 I = 0,02CV+25 ( En)
	Där C = nominell kapacitans i µF. V = märk DC-arbetsspänning i V.
Spridningsfaktor (Tan δ vid 120Hz, 20° C)	Betygsspänning		400	420	450
	Tan 5 (max)		0.24	0.24	0.24
Lågtemperaturegenskaper (vid 120Hz)	Impedansförhållandet får inte överstiga värdena som anges i tabellen nedan.
	Betygsspänning				400	420	450
	Impedans	Z (-25° C) / Z (+20 ° C)			5	6	6
	Förhållande	Z (-40° C) / Z (+20° C)			6	—	—
Ladda livstest	Testtid			5,000 timmar
	Kapacitansförändring			Inom + 20% initialvärde
	Spridningsfaktor			Mindre än 200% av angivet värde
	Läckström			Inom angivet värde
	* Ovanstående specifikationer ska vara uppfyllda när kondensatorerna återställs till 20 °C efter märkspänningen applicerad med märkrippelström för 5,000 HRS på 105 ° C.
	Testtid			1,000 timmar
Hållbarhetstest	Kapacitansförändring			Inom + 20% initialvärde
	Spridningsfaktor			Mindre än 200% av angivet värde
	Läckström			Inom angivet värde
	* Ovanstående specifikationer ska vara uppfyllda när kondensatorerna återställs till 20 °C efter att ha exponerat dem för 1,000 HRS på 105 °C utan pålagd spänning. The rated voltage shall be applied to the capacitors before the measurements. (Se Jis C 5101-4 4.1).
Rippelström & Frekvensmultiplikatorer	Frivillig. (HZ)		60	120	500	1k	10k
	Multiplikatorer		0.80	1.00	1.25	1.40	1.50
Andra standarder	Jis c 5101-4

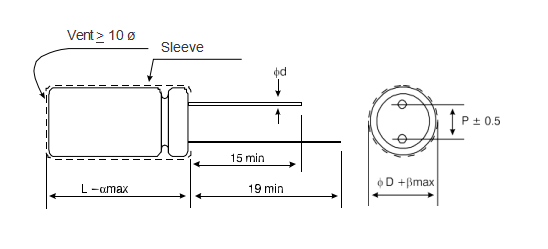

MÅTT Enhet: mm

φD	10	12.5	16	18
P	5.0	5.0	7.5	7.5
φd	0.6		0.8
en	2.0
R	0.5

MÅTT & TILLÅTLIGT KRUSNING NUVARANDE

V. DC	Lock. (µF)	10f			12.5f			16f			18f
		φD x L	Rippelström		φD x L	Rippelström		φD x L	Rippelström		φD x L	Rippelström
		φD x L	120 HZ	100k Hz	φD x L	120 HZ	100k Hz	φD x L	120 HZ	100k Hz	φD x L	120 HZ	100k Hz
400V (2G)	33	10 x 35	320	480
	39	10 x 40	380	570	12.5 x 30	380	570
	47	10 x 45	425	638
	56	10 x 50	490	735	12.5 x 35	475	713
	68				12.5 x 40	550	825	16 x 31.5	530	795
	82				12.5 x 45	615	923	16 x 35.5	605	908
	100				12.5 x 50	690	1,035	16 x 40	740	1,110
	120							16 x 45	795	1,193	18 x 36	730	1,095
	150							16 x 50	865	1,300	18 x 45	910	1,365
420V (2P)	33	10 x 40	350	525
	39	10 x 45	390	585	12.5 x 30	380	570
	47	10 x 50	445	668	12.5 x 35	410	615
	56				12.5 x 40	490	735	16 x 31.5	475	713
	68				12.5 x 45	560	840	16 x 35.5	550	825
	82				12.5 x 50	625	938	16 x 40	630	945
	100							16 x 45	750	1,125	18 x 36	675	1,013
	120							16 x 50	865	1,298	18 x 40 18 x 45	810 825	1,238 1,215
	150										18 x 45 18 x 50	950 950	1,425 1,425
450V (2W )	33	10 x 45	315	475	12.5 x 30	350	525
	39	10 x 50	360	545	12.5 x 35	400	600
	47				12.5 x 40	425	683	16 x 31.5	455	683
	56				12.5 x 45	500	750	16 x 35.5	560	750
	68				12.5 x 50 12.5 x 50	540 625	810 938	16 x 40 16 x 35.5	590 530	885 795
	82							16 x 45	675	1,013	18 x 36 18 x 32	645 585	968 875
	100							16 x 50	785	1,178	18 x 40 18 x 36	740 685	1,110 1,025
	120										18 x 45 18 x 40	825 790	1,238 1,185
	150										18 x 50	950	1,425

DRAG
◆ Lång livslängd,105° C,5,000försäkrade timmar
◆ Mindre storlek med stor tillåten rippelström
◆ SlimType

◆ Rohs-kompatibel
