Axiella leder flerskikt keramiska kondensatorer | Ccca
DRAG
◆ Konform beläggning, miniatyrstorlekar, 0.3pf – 2.2uf
◆ Brett utbud av kapacitanser, tolerans, TC, och spänning
◆ C0G (NP0), X7r, Z5U och Y5V temperaturkoefficienter
◆ Populära värden tillgängliga från lager
SPECIFIKATIONER
| Jinpei
Typ |
WVDC1 |
KAPACITANSOMRÅDE |
L (Kroppslängd, Max) |
D (Kroppsdiameter, Max) |
d (Led honom) |
||
| C0G (Npo) | X7r | Z5U/Y5V 2 | |||||
|
CCCA05 |
25
50 100 |
0.3 – 1000pf
0.3 – 1000pf 0.5 – 820pf |
100pf – 0.15uf
100pf- 0.10uf 100pf- 0.01uf |
1000pf – 1.0uf
1000pf – 0.47uf 1000pf- 0.068uf |
0.150
[3.8] |
.100
[2.54] |
018 ±.003
[0.45 ±.08] |
|
CCCA10 |
25
50 100 |
0.5 – 2700pf
0.5 – 2200pf 0.5 – 1000pf |
100pf – 0.22uf
100pf- 0.10uf 100pf- 0.033uf |
1000pf – 1.2uf
1000pf – 1.0uf 1000pf- 0.10uf |
0.170
[4.32] |
.100
[2.54] |
.018 ±.003
[0.45 ±.08] |
|
CCCA12 |
25
50 100 |
0.5 – 5600pf
0.5 – 4700pf 0.5 – 3300pf |
100pf – 1.0uf
100pf- 0.47uf 100pf- 0.10uf |
1000pf – 2.2uf
1000pf – 1.0uf 1000pf- 0.10uf |
0.200
[5.1] |
.118
[3.0] |
.018 ± .003
[0.45 ± .08] |
DELEKTRISKA EGENSKAPER (typisk)
| PUNKT | KUGGE (Npo) | X7r | Y5V (Z5U) 2 |
| Lock. Räckvidd, E12-värden | 0.3 pf- 5,600 pf | 100 pf – 1uf | 1,000 pf – 2.2uf |
| Kapacitansolerans | <10pf: ±.1pF, .25pf, .5pf (std)
10pf: ±1 %, ±2 %, ±5 %(std),± 10% |
±5 %, ± 10% (std),
± 20% |
± 20% (std), +80/- 20% |
| Driftstemperaturområde | -55°C till +125 °C | -55°C till +125 °C | -30°C till +85°C |
| Temperaturegenskaper | 0 ± 30 ppm/°C 3 | ±15 % max över driftstemperaturområdet | +22%/-82%(+22%/-56%)
max över drifttemperaturområdet |
| Åldrande (takförlust/decennium tim) | obetydlig | 2% | 7% |
| Spänningskoef ( C@ max V) | obetydlig | -50% till +10 % typ | -80% till +20 % typ |
| Spridningsfaktor (1Khz) | 0.15% (+25° C & +125° C)
1.0VRMS, 1MHz för värden<1000pf |
2.5% Max., 1VRMS | 4.0% Max. 0.5 VRMS |
| Isolationsmotstånd 25°C
(MIL-STD-202-METHOD-302) |
100G eller 1000M -uF
vilket som än är mindre |
100G eller 1000M -uF
vilket som än är mindre |
10G eller 1000M -uF
vilket som än är mindre |
| Dielektrisk styrka | 2.5x klassad VDC | 2.5x klassad VDC | 2.5x klassad VDC |
| Livstest (1000 timmar) | 2x märkspänning @+125°C
C<3% eller 0,25pF peruk |
2x märkspänning vid +125°C
C<20% |
1.5x märkspänning vid +85°C
C<30% |
INTRODUKTION
Flerskiktskonstruktion med hög densitet möjliggör en utökad
värdeintervall. Karosser är isolerade med en proprietär
flamskyddande epoxibeläggning för överlägsen miljö
skydd och dielektrisk styrka. Icke-standardvärden,
ökade spänningsvärden, anpassad markering, militärscreening,

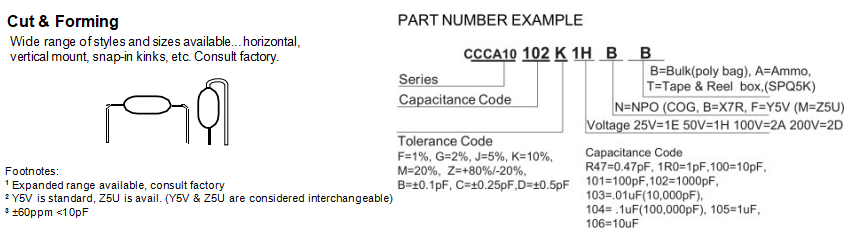

skära & formade ledningar, etc., finns tillgängliga. Matchade set och
nätverk också tillgängliga.
