Låg ESR -elektrolytiska kondensatorer ▏160 ~ 450V ▏CACB

DRAG
105℃, 2000 ~ 3000 försäkrade timmar
Låg ESR, lämplig för att byta strömförsörjning, UPS
For ballast use, 3000 ~ 5000 försäkrade timmar
Mindre storlek med stor tillåten rippelström

Datasheet-For-Low-ESR-Electrolytic-Capacitors-▏160450V-▏CACB.pdf (3596 nedladdningar )

SPECIFIKATIONER

Föremål	Prestanda
Driftstemperaturområde	-40° C ~ +105 ° C
Märkspänningsområde	160 ~ 450V
Kapacitansolerans	± 20% (vid 120Hz,20° C)
Läckström (vid 20 ° C)	Tid			Efter 5 minuter
	Läckström			CV<1000 I=0.03CV(ma)					CV>1000 I=0.02CV(ma)
	Där, C= nominell kapacitans i mF. V = rated DC working voltage
Spridningsfaktor (Tan d at 120Hz, 20° C)	Betygsspänning		160		200		250	350			400			450
	Tan d(max)		0.20		0.20		0.20	0.24			0.24			0.24
	When the capacitance exceeds 1000mF, 0.02 shall be added every 1000mF increase.
Lågtemperaturegenskaper (vid 120Hz)	Impedansförhållandet får inte överstiga värdena som anges i tabellen nedan.
	Rated Vo ltage							160		200		250	350			400		45 0
	Impedansförhållande	Z(-25° C)/Z(+20° C)						3		3		3	3			5		6
		Z(-40° C)/Z(+20° C)						4		4		4	4			6
Ladda livstest	Testtid				2000 hrs for fD <10 mm 3000 hrs for fD > 13 mm
	Kapacitansförändring				Inom ±20 % av initialvärdet
	Spridningsfaktor				Mindre än 200% av angivet värde
	Läckström				Inom angivet värde
	*The above specifications shall be satisfied when the capacitors are restored to 20°C after the rated voltage applied for 2000/3000 timmar vid 105°C
Hållbarhetstest	Testtid				1000 Timme
	Kapacitansförändring				Inom ±20 % av initialvärdet
	Spridningsfaktor				Mindre än 200% av angivet värde
	Läckström				Mindre än 500% av angivet värde
	*Ovanstående specifikationer ska vara nöjda när kondensatorerna återställs till 20 ° C efter att ha utsatt dem för 1000 timmar vid 105°C utan spänning.
Rippelström & Frekvensmultiplikatorer	Freq.(HZ) Lock(mF)		60 (50)			120		500			1K			10K			100K
	Under33		0.40			0.55		0.65			0.80			0.90			1.00
	33 till 330		0.60			0.70		0.80			0.90			0.95			1.00
	390 till 1000		0.65			0.80		0.85			0.98			1.00			1.00
	1200 upp ovan		0.80			0.90		0.95			0.98			1.00			1.00
Rippelström & Temperaturmultiplikatorer	Temperatur(° C)			65		70		85			95			105
	Multiplikator			1.8		1.65		1.5			1.25			1.00
Standarder	Uppfyller karakteristiska W för JIS C 5141

Artikelexempel

CACB 100 M 2G BK 100 200

DIMENSIONER OCH TILlåten RIPPEL STRÖM

Dimensionera: D×L(mm) Rippelström: mA/rms vid 100K Hz 105°C

Vdc mF	Koda	fD x L	160V (2C) Impedans 20℃	Krusning 120HZ	Nuvarande 100Khz	fD x L	200V (2D) Impedans 20℃	Krusning 120HZ	Nuvarande 100Khz	fD x L	250V (2E) Impedans 20℃	Krusning 120HZ	Nuvarande 100Khz
0.47	R47	6.3 x 11	14.5	9	35	6.3 x 11	14.50	9	35	6.3 x 11	14.50	8	30
1.0	010	6.3 x 11	8.5	13	50	6.3 x 11	8.50	13	50	6.3 x 11	8.50	13	50
2.2	2R2	6.3 x 11	5.5	23	90	6.3 x 11	5.50	19	75	8 x 11.5	5.00	21	85
3.3	3R3	8 x 11.5	4.3	28	110	8 x 11.5	4.30	33	130	10 x 12.5	4.20	30	120
4.7	4R7	8 x 11.5	3.1	33	130	10 x 12.5	3.10	39	155	10 x 16	3.50	41	165
10	100	10 x 16	1.55	63	250	10 x 16	1.55	63	250	10 x 20	3.18	50	200
22	220	10 x 16	1.47	75	300	10 x 20	1.47	75	300	13 x 20	1.74	85	340
33	330	10 x 20	1.15	90	360	13 x 20	1.15	90	360	13 x 25	1.35	115	460
47	470	13 x 25	0.92	125	500	13 x 20	0.92	125	500	13 x 25	1.08	138	550
68	680	13 x 25	0.71	165	660	13 x 25	0.71	165	660	16 x 25	0.84	183	730
100	101	13 x 25	0.59	213	850	16 x 25	0.59	213	850	16 x 31.5	0.70	248	990
150	151	16 x 25	0.41	303	1,200	16 x 31.5	0.41	303	1,210	18 x 31.5	0.49	325	1,300
220	221	16 x 31.5	0.31	368	1,470	18 x 35.5	0.31	408	1,630	18 x 40	0.36	433	1,730
Vdc mF 0.47	Code R47	fD x L 8 x 11.5	350V (2V) Impedance 20℃ 3.50	Krusning 120HZ 18	Nuvarande 100Khz 70	fD x L	400V (2G) Impedance 20℃	Krusning 120HZ	Nuvarande 100Khz	fD x L	450V (2W) Impedance 20℃	Krusning 120HZ	Nuvarande 100Khz
1.0	010	10 x 12.5	4.20	30	85	10 x 12.5	4.20	21	85	10 x 12.5	8.80	18	70
2.2	2R2	10 x 16	3.50	49	140	10 x 16	3.50	35	140	10 x 16	6.90	25	100
3.3	3R3	10 x 16	3.50	49	140	10 x 20	2.94	46	183	10 x 20	4.47	31	125
4.7	4R7	10 x 20	2.94	63	180	10 x 20	2.94	46	183	13 x 20	3.77	43	173
10	100	10 x 20	2.94	45	180	10 x 20	2.94	46	183	13 x 25	2.95	69	277
22	220	12.5 x 20	1.60	78	310	13 x 25	1.60	79	314	16 x 25	1.61	128	510
33	330	13 x 25	1.25	105	420	13 x 25	1.25	106	422	16 x 31.5	1.25	155	620
47	470	16 x 25	1.00	140	560	16 x 31.5	1.00	140	560	18 x 31.5	1.01	198	790
68	680	16 x 31.5	0.78	188	750	16 x 31.5	0.75	188	750	18 x 35.5	0.78	248	990
100	101	16 x 31.5	0.65	253	1,010	18 x 31.5	0.65	253	1,010

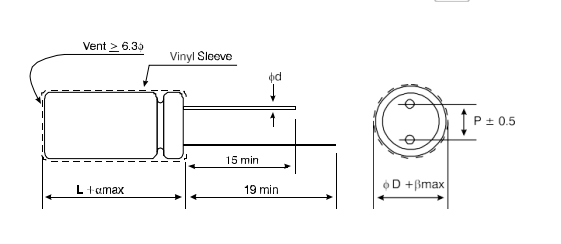

AVSTÅND AV LEDNING OCH DIAMETER

D	5	6.3	8	10	12	16	18
P	2.0	2.5	3.5	5.0	5.0	7.5	7.5
d	0.5		0.6			0.8
en	1.0			1.5
b	0.5

DRAG
◆ 105℃, 2000 ~ 3000 försäkrade timmar
◆ Low ESR, lämplig för att byta strömförsörjning, UPS
◆ For ballast use, 3000 ~ 5000 försäkrade timmar
◆ Mindre storlek med stor tillåten rippelström

◆ Rohs-kompatibel
