SMD elektrolytiska kondensatorer i aluminium ▏105℃ 2 000 timmar ▏Låg ESR ▏CAHA
DRAG
105° C, 2000 försäkrade timmar
Låg impedans
Ersätter RVHSerien
ROHS -kompatibel
105° C, 2000 försäkrade timmar
Låg impedans
Ersätter RVHSerien
ROHS -kompatibel
SPECIFIKATIONER
| Punkt | Prestanda | |||||||||
| Drifttemp. Räckvidd | -55° C ~ + 105° C | |||||||||
| Kapacitansolerans | ± 20% (120HZ, 20° C) | |||||||||
| Läckström (vid 20°C) | I=0,01CV eller 3µA (beroende på vad som är större) efter 2 minuter, där C = nominell kapacitans i µF V = nominell DC arbetsvolt | |||||||||
| Spridningsfaktor
Tanδ kl 120 HZ, 20° C |
Betygsspänning | 6.3 | 10 | 16 | 25 | 35 | ||||
| Tan (max) | 0.30 | 0.26 | 0.22 | 0.16 | 0.13 | |||||
| Betygsspänning | 6.3 | 10 | 16 | 25 | 35 | |||||
| Låg temperatur
Egenskaper (vid 120Hz) |
Impedansförhållande |
Z(-25° C) /Z(+20° C) | 4 | 3 | 2 | 2 | 2 | |||
| Z(-40° C) /Z(+20° C) | 8 | 5 | 4 | 3 | 3 | |||||
|
Livstest |
Testtid |
Lastlivslängd Hållbarhet | ||||||||
| 2000 Timme | 1000 Timme | |||||||||
| Kapacitansförändring | Inom ±20 % av initialvärdet | Inom ± 20% initialvärde | ||||||||
| Spridningsfaktor | Mindre än 200% av angivet värde | Mindre än 200% av angivet värde | ||||||||
| Läckström | Inom angivet värde | Inom angivet värde | ||||||||
| Testvillkor | 20° C (efter ansökt om märkspänning 2000 timmar kl
105° C |
20°C (efter förvaring för 1000 timmar vid 105°C
utan spänning) |
||||||||
| Rippelström & Frekvensmultiplikatorer | Vdc(V) Frivillig. (HZ) | 50,60 | 120 | 1K | 10K upp | |||||
| 6.3 ~ 35 | 0.64 | 0.8 | 0.93 | 1.0 | ||||||
| Standarder | Uppfyller karakteristiska W för JIS C 5141 | |||||||||
DIMENSIONERA, IMPEDANS & TILlåten RIPPLE STRÖM
Ripple Ström mA/rms vid 120 HZ, 105° C
Impedans : vid 100K Hz, 20ºC
| Vdc
μF Innehåll |
6.3V (0J) | 10V (1En) | 16V (1C) | 25V (1E) | 35V (1V) | |||||||||||
| φD x L Imp. ma | φD x L Imp. ma | φD x L Imp. ma | φD x L Imp. ma | φD x L Imp. ma | ||||||||||||
| 47 | 470 | 8 x 10 | 0.45 | 369 | ||||||||||||
| 100 | 101 | 8 x 10 | 0.45 | 369 | 10 x 10 | 0.25 | 553 | |||||||||
| 150 | 151 | 8 x 10 | 0.45 | 369 | ||||||||||||
|
220 |
221 |
8 x 10 |
0.45 |
369 |
10 x 10 | 0.25 | 553 | |||||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
|
330 |
331 |
8 x 10 |
0.45 |
369 |
553 | 10 x 10 | 0.25 | 553 | ||||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
| 470 | 471 |
8 x 10 |
0.45 |
369 |
10 x 10 | 0.25 | 553 | 8 x 10 | 0.45 | 369 | ||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
| 820 | 821 | 10 x 10 | 0.25 | 553 | ||||||||||||
| 1000 | 102 | 10 x 10 | 0.25 | 553 | ||||||||||||

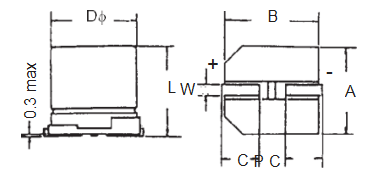

KUDDAVSTÅND OCH DIAMETER
| φD±0,5 | L | A±0,2 | B±0,2 | C±0,2 | W | P±0,2 |
| 8 | 10±0,5 | 8.4 | 8.4 | 3.0 | 0.7 till 1.1 | 3.1 |
| 10 | 10±0,5 | 10.4 | 10.4 | 3.3 | 0.7 till 1.1 | 4.7 |
Artikelexempel
NÄR 470 M 1VTR 080100
DRAG
◆ 105 ° C, 2000 försäkrade timmar
◆ Låg impedans
◆ RoHS-kompatibel
