SMD aluminijski elektrolitički kondenzatori ▏Bi Polarni ▏CALA
Značajke
85° C, 2000 Sati uvjereni.
5.5mm visine
Bipolarni kondenzator, zamjenjuje seriju RVB
Sukladno RoHS
85° C, 2000 Sati uvjereni.
5.5mm visine
Bipolarni kondenzator, zamjenjuje seriju RVB
Sukladno RoHS
TEHNIČKI PODACI
| Artikal | Performanse | |||||||||||||
| Radna temp. Raspon | -40°C ~ + 85° C | |||||||||||||
| Tolerancija kapacitivnosti | ± 20% (120Hz, 20° C) | |||||||||||||
| Struja (na 20•C) | I=0,01CV ili 3 m A (ovisno o tome što je veće) nakon 2 minuta Gdje je C=nazivni kapacitet u μF . Napon=nazivni istosmjerni radni napon u V. | |||||||||||||
|
Faktor disipacije Tanδ at 120 Hz,20° C |
Ocijenjeni napon | 6.3 | 10 | 16 | 25 | 35 | 50 | |||||||
|
Tanδ (maksimum) |
4 | 0.35 | 0.30 | 0.25 | 0.25 | 0.25 | 0.25 | |||||||
| 5 ~ ~ 6.3 | 0.30 | 0.25 | 0.20 | 0.15 | 0.15 | 0.15 | ||||||||
|
Niska temperatura Karakteristike (na 120Hz) |
Ocijenjeni napon | 6.3 | 10 | 16 | 25 | 35 | 50 | |||||||
|
Omjer impedancije |
Z(-25° C) /Z(+20° C) | 3 | 3 | 2 | 2 | 2 | 2 | |||||||
| Z(-40° C) /Z(+20° C) | 8 | 5 | 4 | 3 | 3 | 3 | ||||||||
|
Životni test |
Vrijeme ispitivanja |
Učitaj Život | Rok trajanja | |||||||||||
| 2000 Hrs | 1000 Hrs | |||||||||||||
|
Promjena kapacitivnosti |
Unutar ±20% početne vrijednosti |
Unutar ± 20% početne vrijednosti |
||||||||||||
| Faktor rasipanja | Manje nego 200% određene vrijednosti | Manje nego 200% određene vrijednosti | ||||||||||||
| Struja | Unutar navedene vrijednosti | Unutar navedene vrijednosti | ||||||||||||
| Uvjeti ispitivanja | 20° C (nakon primijenjenog nazivnog napona 2000 sati u
85° C |
20°C (nakon skladištenja za 1000 sati na 85°C
bez napona) |
||||||||||||
|
Varalica & Frekvencijski multilpiers |
VDC(V) Freq. (Hz) | 50 | 120 | 1K | 10K UP | Pustoš &
Temperaturni multiplikatori |
Temperatura (° C) | Pod 70 | 85 | |||||
| Pod 16 | 0.80 | 1.00 | 1.15 | 1.25 | Višestruki | 1.35 | 1.00 | |||||||
| 25 ~ ~ 35 | 0.80 | 1.00 | 1.25 | 1.40 | ||||||||||
| 50 | 0.80 | 1.00 | 1.35 | 1.50 | ||||||||||
| Standardi | JIS C 5101-1,-18 | |||||||||||||
DIMENZIJA & DOPUŠTENO MREŠKANJE STRUJNI
Struja valovitosti mA/rms pri 120 Hz, 85° C
| VDC
μF Sadržaj |
6.3V (0J) | 10V (1A) | 16V (1C) | 25V (1E) | 35V (1V) | 50V (1H) | |||||||
| φD x L | masa | φD x L | masa | φD x L | masa | φD x L | masa | φD x L | masa | φD x L | masa | ||
| 0.1 | 0R1 | 4 x 5.3 | 2.3 | ||||||||||
| 0.22 | R22 | 4 x 5.3 | 3.3 | ||||||||||
| 0.33 | R33 | 4 x 5.3 | 4.1 | ||||||||||
| 0.47 | R47 | 4 x 5.3 | 4.9 | ||||||||||
| 1 | 010 | 4 x 5.3 | 7.2 | ||||||||||
| 2.2 | 2R2 | 4 x 5.3 | 10 | 5 x 5.3 | 14 | ||||||||
| 3.3 | 3R3 | 4 x 5.3 | 13 | 5 x 5.3 | 17 | 5 x 5.3 | 17 | ||||||
| 4.7 | 4R7 | 4 x 5.3 | 14 | 5 x 5.3 | 20 | 5 x 5.3 | 21 | 6.3 x 5.3 | 24 | ||||
| 10 | 100 | 4 x 5.3 | 18 | 5 x 5.3 | 26 | 6.3 x 5.3 | 35 | 6.3 x 5.3 | 35 | ||||
| 22 | 220 | 5 x 5.3 | 27 | 6.3 x 5.3 | 40 | 6.3 x 5.3 | 45 | ||||||
| 33 | 330 | 6.3 x 5.3 | 45 | 6.3 x 5.3 | 50 | 6.3 x 5.3 | 55 | ||||||
| 47 | 470 | 6.3 x 5.3 | 54 | ||||||||||

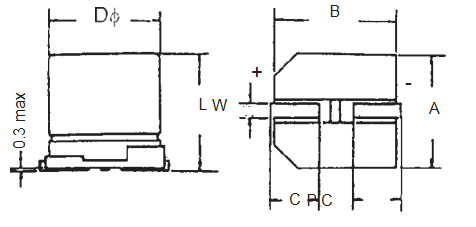

RAZMAK I PROMJER JASTUČICA
| φD±0,5 | L | A±0,2 | B±0,2 | C±0,2 | W | P±0,2 |
| 4 | 5.3±0,2 | 4.3 | 4.3 | 2.0 | 0.5 do 0.8 | 1.0 |
| 5 | 5.3±0,2 | 5.3 | 5.3 | 2.3 | 0.5 do 0.8 | 1.5 |
| 6.3 | 5.3±0,2 | 6.6 | 6.6 | 2.7 | 0.5 do 0.8 | 2.0 |
Primjer broja dijela
CALA 100 M 1E TR 063053
Značajke
◆ 85 ° C, 2000 Sati uvjereni.
◆ Visina 5,5 mm
◆ Bipolarni kondenzator
◆ Sukladno RoHS
