Opći elektrolitički kondenzatori ▏85 ℃ 2.000 ~ 3.000 sati ▏CAFB
Značajke
85℃, 2000sati za Dia < 8mm, 3000sati Dia > 10mm
Standardne serije za opću namjenu
Zamjenjuje RC, PONOVNO & Serija RH
85℃, 2000sati za Dia < 8mm, 3000sati Dia > 10mm
Standardne serije za opću namjenu
Zamjenjuje RC, PONOVNO & Serija RH
TEHNIČKI PODACI
| Artikal | Performanse | |||||||||||||||||||||||||||||
| Radna temp. | -40°C ~ +85 °C | |||||||||||||||||||||||||||||
| Tolerancija kapacitivnosti | ± 20% (120Hz, 20° C) | |||||||||||||||||||||||||||||
|
Struja (na 20 ° C) |
Ocijenjeni napon | < 100V | >100V | |||||||||||||||||||||||||||
| Vrijeme | Nakon 2 minute | Nakon 5 minute | ||||||||||||||||||||||||||||
|
Struja |
I = 0,01CV ili 3 (μA)
ovisno o tome što je veće |
CV < 1000
I = 0,03CV + 15(μA) |
CV > 1000
I = 0,02CV + 25(μA) |
|||||||||||||||||||||||||||
| Gdje je C = nazivni kapacitet u F. V = nazivni istosmjerni radni napon u V. | ||||||||||||||||||||||||||||||
| Ocijenjeni napon | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 450 | ||||||||||||||||
| Faktor disipacije Tanδ
na 120Hz, 20° C |
Tan Δ (maksimum) | 0.23 | 0.20 | 0.16 | 0.14 | 0.12 | 0.10 | 0.09 | 0.08 | 0.12 | 0.14 | 0.17 | 0.20 | 0.25 | 0.25 | |||||||||||||||
| Kada kapacitet prijeđe 1000μF, 0.02 dodaje se za svakih 1000μF povećanja. | ||||||||||||||||||||||||||||||
|
Karakteristike niske temperature (na 120Hz) |
Omjer impedancije ne smije prelaziti vrijednosti navedene u donjoj tablici. | |||||||||||||||||||||||||||||
| Ocijenjeni napon | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 550 | ||||||||||||||||
|
Impedancijski radio |
Z(-25° C) | φD<16 | 6 | 4 | 3 | 3 | 2 | 2 | 2 | 2 |
3 |
6 |
8 |
12 |
14 |
16 |
||||||||||||||
| /Z(+20° C) | φD>16 | 8 | 6 | 4 | 4 | 3 | 3 | 3 | 3 | |||||||||||||||||||||
| Z(-40° C) | φD<16 | 10 | 8 | 6 | 6 | 4 | 3 | 3 | 3 | 4 | 8 | 10 | 10 | 10 | 10 | |||||||||||||||
| /Z(+20° C) | φD>16 | 18 | 16 | 12 | 10 | 8 | 8 | 6 | 6 | |||||||||||||||||||||
|
Ispitivanje vijeka trajanja pri 20°C (nakon što je nazivni napon primijenjen na 85°C za 2000 |
Vrijeme ispitivanja | 2000sati(3000sati za φ D > 10mm) |
Rok trajanja na 20°C nakon izlaganja 85 za 1000 sati sa |
Vrijeme ispitivanja | 1000sati | |||||||||||||||||||||||||
| Promjena kapacitivnosti | Unutar < ±20% početne vrijednosti | Promjena kapacitivnosti | Unutar < ±20% početne vrijednosti | |||||||||||||||||||||||||||
| Faktor rasipanja | Manje nego 200% specifične vrijednosti | Faktor rasipanja | Manje nego 200% specifične vrijednosti | |||||||||||||||||||||||||||
| / 3000 sate) | Struja | Unutar navedene vrijednosti | Nema napona | Struja | Unutar navedene vrijednosti | |||||||||||||||||||||||||
|
Varalica & Frekvencijski množitelji |
Freq. (Hz)
Kapica. (μF) |
60
(50) |
120 |
500 |
1K |
10K
gore |
||||||||||||||||||||||||
| Pod 100 | 0.70 | 1.00 | 1.30 | 1.40 | 1.50 | |||||||||||||||||||||||||
| 100 do 1000 | 0.75 | 1.00 | 1.20 | 1.30 | 1.35 | |||||||||||||||||||||||||
| 1000 i iznad | 0.80 | 1.00 | 1.10 | 1.12 | 1.15 | |||||||||||||||||||||||||
| Varalica & Temperaturni multiplikatori | Temperatura (° C) | Pod 50 | 70 | 85 | ||||||||||||||||||||||||||
| Množitelji | 1.78 | 1.4 | 1.00 | |||||||||||||||||||||||||||
| Standardi | Zadovoljava karakteristike w od jis c 5141 | |||||||||||||||||||||||||||||
DIMENZIJA & DOPUŠTENA STRUJA METASA
Varalica :mA/rms na 120Hz, 85° C
| V.DC
m F Kodirati |
6.3V (OJ) | 10V (1A) | 16V (1C) | 25V (1E) | 35V (1V) | 50V (1H) | 63V (1J) | 100V (2A) | |||||||||
| ΦD x L | masa | ΦD xL | masa | ΦD x L | masa | ΦD x L | masa | ΦD x L | masa | ΦD x L | masa | ΦD x L | masa | ΦD x L | masa | ||
| 0.1 | 0R1 | 5 x 11 | 1.5 | 5 x 11 | 3 | 5 x 11 | 3 | ||||||||||
| 0.2 | R22 | 5 x 11 | 3.5 | 5 x 11 | 5 | 5 x 11 | 5.8 | ||||||||||
| 0.3 | R33 | 5 x 11 | 5 | 5 x 11 | 8 | 5 x 11 | 8.8 | ||||||||||
| 0.5 | R47 | 5 x 11 | 7 | 5 x 11 | 10 | 5 x 11 | 12 | ||||||||||
| 1.0 | 10 | 5 x 11 | 15 | 5 x 11 | 17 | 5 x 11 | 22 | ||||||||||
| 2.2 | 2R2 | 5 x 11 | 29 | 5 x 11 | 28 | 5 x 11 | 33 | ||||||||||
| 3.3 | 3R3 | 5 x 11 | 35 | 5 x 11 | 34 | 5 x 11 | 40 | ||||||||||
| 4.7 | 4R7 | 5 x 11 | 31 | 5 x 11 | 40 | 5 x 11 | 42 | 5 x 11 | 45 | 5 x 11 | 48 | ||||||
| 10 | 100 | 5 x 11 | 49 | 5 x 11 | 54 | 5 x 11 | 58 | 5 x 11 | 65 | 5 x 11 | 70 | 5 x 11
6.3 x 11 |
59
80 |
||||
| 22 | 220 | 5 x 11 | 70 | 5 x 11 | 75 | 5 x 11 | 80 | 5 x 11 | 87 | 5 x 11 | 95 | 6.3 x 11 | 115 | 6.3 x 11
8 x 11.5 |
115
135 |
||
| 33 | 330 | 5 x 11 | 72 | 5 x 11 | 84 | 5 x 11 | 90 | 5 x 11 | 97 | 5 x 11
6.3 x 11 |
108
115 |
5 x 11
6.3 x 11 |
136
163 |
6.3 x 11
8 x 11.5 |
140
340 |
8 x 11.5
10 x 16 |
145
195 |
| 47 | 470 | 5 x 11 | 90 | 5 x 11 | 100 | 5 x 11 | 110 | 5 x 11 | 115 | 5 x 11
6.3 x 11 |
130
145 |
6.3 x 11 | 165 | 6.3 x 11
8 x 11.5 |
170
397 |
10 x 13
10 x 16 |
235
255 |
DIMENZIJA & DOPUŠTENA STRUJA METASA
Varalica :mA/rms na 120Hz, 85° C
* = Stan (bez ventilacije) gumeni čep.
Ostale jedinice izrađuju se s podignutim (odzračen) gumeni čep
.
Primjer broja dijela
CAFB 471 M 1C BK 100 125
Razmak i promjer olova
| φD | 5 | 6.3 | 8 | 10 | 13 | 16 | 18 | 22 | 25 |
| P | 2.0 | 2.5 | 3.5 | 5.0 | 5.0 | 7.5 | 7.5 | 10 | 12.5 |
| φd | 0.5 | 0.6 | 0.8 | 1.0 | |||||
| a | 1.0 | 1.5 | 2.0 | ||||||
| b | 0.5 | ||||||||
KAKO NAPRAVITI A DIO BROJ
- Niz:CAFB
- Kapacitet: Nazivni kapacitet u µF predstavljen je troznamenkastim brojem. Prve dvije znamenke su značajne brojke nominalne kapacitivnosti, a treća znamenka označava broj nula iza njih. Decimalna točka predstavljena je velikim slovom R. Pogledajte sljedeći primjer.
µF 0.1 0.47 1 4.7 10 47 100 470 1000 4700 10000 Broj dijela 0R1 R47 010 4R7 100 470 101 471 102 472 103 - Tolerancija: (20% ISTipično)
Kodirati K M T W Tolerancija + 10% + 20% + 50% /-10% + 100% /-10% - Ocijenjeni napon: Napon u voltima (V) predstavljen je dvoznamenkastim kodom koji pokazuje nazivni radni napon naveden kako slijedi:
Napon (WV) 6.3 10 16 25 35 40 50 63 80 100 160 200 250 350 400 450 Kodirati 0J 1A 1C 1E 1V 1G 1H 1J 1K 2A 2C 2D 2E 2V 2G 2W - Oblikovanje olova &Paket
Kodirati Opis potencijalnog klijenta Pakiranje PRIJE KRISTA Rez za savijanje Skupno pakiranje BK Ravno vodstvo Skupno pakiranje CC Rezanje olova Skupno pakiranje FC Oblikovanje olova & Rezanje Skupno pakiranje FF Oblikovanje olova Skupno pakiranje SC Snap-in & Rezanje Skupno pakiranje SD Katodno olovno zrno Skupno pakiranje SF Snap-in, Formiranje & Rezanje Skupno pakiranje na Ravno vodstvo Traka & streljivo SUČELJENJE Oblikovanje olova Traka & streljivo SR Ravno vodstvo Traka & Kolut TR Oblikovanje olova Traka & Kolut
- CanSize
Promjer (mm)x10 & Duljina (mm)x10. Može Veličina 063110, predstavlja 6,3 mm promjera i 11 mm duljine.
- Vrsta žice i rukava*
= (Izostaviti) Dovesti (Pb) Besplatna žica & PVC navlaka
`P = Olovo (Pb) Besplatna žica & PET rukav
*Bilješka: Svi standardni RFE aluminijski elektrolitički kondenzatori su olovni (Pb) besplatno i usklađeno s RoHS. PET rukav je dostupan za te tvrtke
koji također zahtijevaju proizvode bez PVC-a.
LIJEPENJE OLOVOM & SPECIFIKACIJE PAKIRANJA

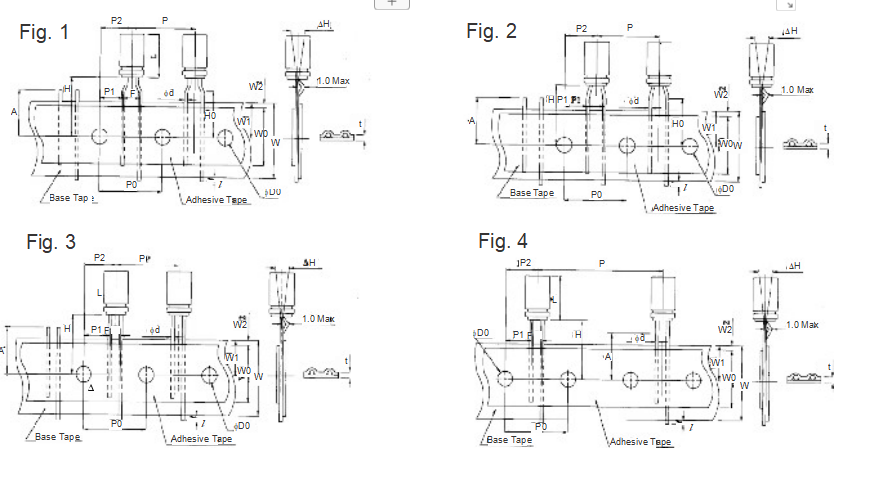

Specifikacija trake za radijalni tip elektrode
| Pakiranje | SUČELJENJE,TR (sl. 1) | na, SR (sl. 2, 3, 4) | ||||||||||||||||||
| L | L ≤ 7 mm | L ≥ 7 mm | L ≤ 7 mm | L ≥ 7 mm | ||||||||||||||||
| FD
Simbol |
f 3 |
f 4 |
f 5 |
f6.3 |
f 8 |
f 5 |
f 6.3 |
f 8 |
f 3 |
f 4 |
f 5 |
f 6.3 |
f 8 |
f 5 |
f 6.3 |
f 8 |
Tol. |
f 10 |
f 13 |
Tol. |
| FD | 0.4 | 0.45 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.6 | 0.4 | 0.45 | 0.45 | 0.45 | 0.45 | 0.5 | 0.5 | 0.6 | ± 0.05 | 0.6 | 0.6 | ± 0.05 |
| F | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 2.5 | 2.5 | 2.5 | 2.5 | 3.5 | 2.5 | 2.5 | 3.5 | -0.2/+0.8 | 5.0 | 5.0 | -0.2/+0.8 |
| P | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | ± 1.0 | 12.7 | 25.4 | ± 1.0 |
| P0 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | ± 0.2 | 12.7 | 12.7 | ± 0.30 |
| P2 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | ± 1.0 | 6.35 | 6.35 | ± 1.3 |
| P1 | 3.85 | 3.85 | 3.85 | 3.85 | 3.85 | 3.85 | 3.85 | 3.85 | 5.1 | 5.1 | 5.1 | 5.1 | 4.6 | 5.1 | 5.1 | 4.6 | ± 0.5 | 3.85 | 3.85 | ± 0.7 |
| H | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 18.5 | 18.5 | 20.0 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 18.5 | 18.5 | 18.5 | ± 0.75 | 18.5 | 18.5 | ± 0.75 |
| H0 | 16.0 | 16.0 | 16.0 | 16.0 | 16.0 | 16.0 | 16.0 | 16.0 | — | — | — | — | — | — | — | — | ± 0.5 | — | — | ± 0.5 |
| W | 18.0 | 18.0 | 18.0 | 18.0 | 18.0 | 18.0 | 18.0 | 18.0 | 18.0 | 18.0 | 18.0 | 18.0 | 18.0 | 18.0 | 18.0 | 18.0 | ± 0.5 | 18.0 | 18.0 | ± 0.5 |
| W0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | Min | 12.0 | 12.0 | Min. |
| W1 | 9.0 | 9.0 | 9.0 | 9.0 | 9.0 | 9.0 | 9.0 | 9.0 | 9.0 | 9.0 | 9.0 | 9.0 | 9.0 | 9.0 | 9.0 | 9.0 | ± 0.5 | 9.0 | 9.0 | ± 0.5 |
| W2 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | Maks. | 1.5 | 1.5 | Maks. |
| f D0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | ± 0.2 | 4.0 | 4.0 | ± 0.2 |
| t | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | ± 0.2 | 0.7 | 0.7 | ± 0.2 |
| H | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | ± 1.0 | 0 | 0 | ± 1.0 |
| l | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | Maks. | 1.0 | 1.0 | Maks. |
| A | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | Maks. | 11 | 11 | Maks. |
| sl. Ne. | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 2 | 3 | 3 | 3 | 3,4 | ||

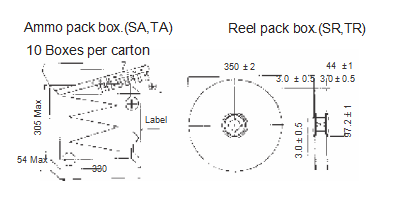

Količina pakiranja
| D | 3 | 4 | 5 | 6.3 | 8 | 10 | 13 |
| SUČELJENJE, na | 3000 | 2000 | 2000 | 2000 | 1000 | 500 | 250 |
| TR,SR | 3000 | 1500 | 1200 | 1000 | 800 | 500 | 500 |
BILJEŠKE:
- Gore navedene količine su tipične. Količine mogu
- Komponenta će biti usmjerena na vrpci tako da je pozitivni ili negativni vod vodeći, ovisno o zahtjevu kupca
Značajke
◆ 2000 sati(3000sati za φ D > 10mm) osiguran
◆ SlimType
◆ Rohs usklađen
