Kondenzator s visokim temperaturama | 175℃| CGBB
JINPEI CGBB serija mika kondenzatora prikladna je za visoke frekvencije,visoki napon,visoka temperatura,veliki strujni krug. Kao povratni krug visoke frekvencije,visokofrekventni rezonantni krug i pulsni krug itd.
Široka uporaba u satelitu,zrakoplovstvo,brod,medicinska oprema,oprema za ispuštanje nafte u bušotinu, stroj za zavarivanje,oprema za metalurgiju itd.
Značajka
Koristeći najbolji liskun papir 511 kao materijal,epoksidna smola za uranjanje pri visokim temperaturama.
Kao visoki otpor izolacije,nizak koeficijent,dobre visokofrekventne performanse.
Vrlo nizak faktor disipacije <5×10-3 (min 1×10-4).
Vrlo stabilan na visokim temperaturama, small capacitance tolerance.
Nakon skladištenja 15 godina, promjena kapaciteta ne preko ±1%.
Primjena
JINPEI CGBB serija mika kondenzatora prikladna je za visoke frekvencije,visoki napon,visoka temperatura,veliki strujni krug. Kao povratni krug visoke frekvencije,visokofrekventni rezonantni krug i pulsni krug itd.
Široka uporaba u satelitu,zrakoplovstvo,brod,medicinska oprema,oprema za ispuštanje nafte u bušotinu, stroj za zavarivanje,oprema za metalurgiju itd.
General Karakteristike
Temperaturni raspon: -55℃～+175℃
Tolerancija kapacitivnosti: ±3%,±5%,±10%
Relativna vlažnost: at +40℃ can be 95~98%
Atmosferski tlak: 4x104Pa
Vibracija: frequency 20~200Hz, ubrzanje: 2.7~4.5g
Radni napon: 2500V
DC test voltage: After keep 1 hour at +150℃,loading 1.5times working voltage 1 minuta,no breakdown and flashover.
Otpor izolacije(R): normalna klima
Kapacitet C ≥ 0,1μF R≥1000MΩ
Kapacitet C＜ 0,1μF R＞5000MΩ
Temperatura karakteristike
After keep at +175℃ 1 sat,capacitance change not over ±10%, Insulation resistance R＞500MΩ,Faktor disipacije: tgδ≤5×10-3(1Khz), Proći D.C. ispitivanje nazivnog napona.
After keep at -55℃ 1 sat,capacitance change not over ±7%, Insulation resistance R＞500MΩ, Faktor disipacije: tgδ≤5×10-3(1Khz), Proći D.C. ispitivanje nazivnog napona.
After keep at +40℃, relative Humidity 95~98% 48 sate, capacitance change not over ±5%, Insulation resistance R＞500MΩ,Faktor disipacije: tgδ≤5×10-3(1Khz), Proći D.C. ispitivanje nazivnog napona.
After keep at +195℃~+200℃ 96 sate, capacitance change not over ±10%, Insulation resistance R＞500MΩ,Faktor disipacije: tgδ≤6×10-3(1Khz), Proći D.C. ispitivanje nazivnog napona.
After vibration test, capacitance change not over ±5%

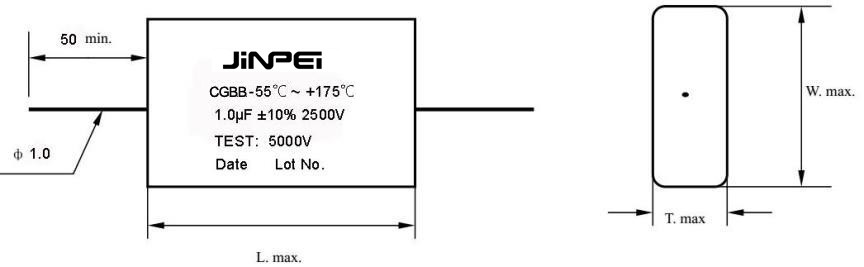

Dimenzije: jedinica:
PART NUMBER PRIMJER
UVOD
◆JINPEI CGBB series mica pcapacitors are suitable to high frequency,visoki napon,visoka temperatura,veliki strujni krug. Kao povratni krug visoke frekvencije,visokofrekventni rezonantni krug i pulsni krug itd.
◆Widely use in satellite,zrakoplovstvo,brod,medicinska oprema,oprema za ispuštanje nafte u bušotinu,
stroj za zavarivanje,oprema za metalurgiju itd.
