Niski ESR elektrolitički kondenzatori ▏200 ~ 450V ▏CADC

Značajke
105C, 5000 Sati uvjereni
Nizak ESR, pogodno za prebacivanje opskrbe napajanjem, UPS, Balast
Manja veličina s velikom dopuštenom strujom valovitosti

Datasheet-For-Low-ESR-Electrolytic-Capacitors-▏200450V-▏CADC.pdf (3472 preuzimanja )

TEHNIČKI PODACI

Artikal	Performanse
Nazivni raspon napona	200 ~ 400 V									450V
Radna temp.	-40°C ~+105 °C									-25°C ~+105 °C
Tolerantnost kapaciteta	± 20% (120Hz, 20° C)
	Vrijeme		Nakon 5 minute
Struja (na 20 ° C)	Struja		CV1000							CV1000
			I = 0,03CV (masa)							I = 0,03CV (masa)
	Gdje, C = nazivni kapacitet u mF. V = nazivni istosmjerni radni napon u V.
Faktor disipacije Tan d na 120Hz, 20° C	Ocijenjeni napon		200	250		350		400		450
	Tand (maksimum)		0.20	0.20		0.24		0.14		0.24
Karakteristike niske temperature (na 120Hz)	Ocijenjeni napon				200		250		350		400	450
	Omjer impedancije	(-25° C)/(+20° C)			3		3		3		5	6
		(-40° C)/(+20° C)			4		4		4		6
	Omjer impedancije ne smije premašiti vrijednosti navedene u gornjoj tablici.
Test učitavanja života	Vrijeme ispitivanja		5000 sate
	Promjena kapacitivnosti		Unutar ±20% početne vrijednosti
	Faktor rasipanja		Manje nego 200% određene vrijednosti
	Struja		Unutar navedene vrijednosti
	Gore navedene specifikacije moraju biti zadovoljene kada se kondenzatori vrate na 20°C nakon napona s nazivnom valovitom strujom primijenjenom na 5000 sati na 105°C.
Test rok trajanja	Vrijeme testiranja: 1000 sate; ostale stavke su iste kao one za ispitivanje vijeka trajanja opterećenja.
Varalica & Frekvencijski množitelji	Freq. (Hz) D (mm)		120		1K			10K			100K
	10		0.8		1.0			1.25			1.40
	12.5 ~ ~ 18		0.8		1.0			1.15			1.25
Ostali standardi	JIS C 5101-4

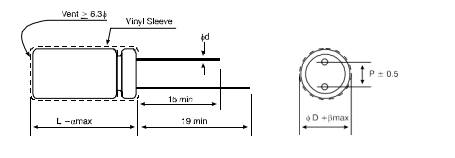

Dimenzija Jedinica: mm

D	10	12.5	16	18
P	5.0		7.5
d	0.6		0.8
a	1.5
b	0.5

Dimenzija & DOPUŠTENA STRUJA METASA

Dimenzija: D x L (mm) Varalica: mA/rms na 120Hz, 105° C

V.DC Sadržaj MF	200V (2D)			250V (2E)			350V (2V)			400V (2G)			450V (2W)
	D x L	Varalica		D x L	Varalica		D x L	Varalica		D x L	Varalica		D x L	Varalica
	D x L	120Hz	100Khz	D x L	120Hz	100Khz	D x L	120Hz	100Khz	D x L	120Hz	100Khz	D x L	120Hz	100Khz
2.2										10 x 16	35	140
3.3							10 x 16	37.5	150	10 x 16	37.5	150	10 x 16	38	150
4.7							10 x 16	47	180	10 x 16	47	180	10 x 16	45	180
6.8							10 x 16	47.5	190	10 x 16	72.5	290	10 x 20	55	220
10	10 x 16	47.5	190	10 x 16	47.5	190	10 x 20	55	220	10 x 20	62.5	250	12.5 x 20	98	280
22	10 x 20	80	320	12.5 x 20	137	390	12.5 x 25	147	420	12.5 x 25	147	420	16 x 25	182	520
33	12.5 x 20	154	440	12.5 x 20	147	420	16 x 25	193	550	16 x 25	193	550	16 x 31.5	217	620
47	12.5 x 25	200	570	16 x 25	217	620	16 x 31.5	245	700	16 x 31.5	245	700	18 x 31.5	277	790
68	16 x 25	259	740	16 x 25	259	740	18 x 31.5	273	780	18 x 31.5	273	780	18 x 40	357	1020
100	16 x 25	319	910	16 x 31.5	350	1000	18 x 35.5	368	1050	18 x 40	385	1100
120	16 x 31.5	361	1030	18 x 31.5	399	1140	18 x 40	403	1150	18 x 45	420	1200
150	16 x 31.5	424	1210	18 x 35.5	473	1350
180	18 x 31.5	490	1400	18 x 40	536	1530
220	18 x 35.5	578	1650	18 x 45	623	1780
270	18 x 40	648	1850
330	18 x 45	735	2100

Značajke
◆ 105C,5000 Sati uvjereni
◆ Nizak ESR, pogodan za prekidačke izvore napajanja,
UPS, Balast
◆ Manja veličina s velikom dopuštenom strujom valovitosti

◆ Rohs usklađen

Niski ESR elektrolitički kondenzatori ▏200 ~ 450V ▏CADC

Niski ESR elektrolitički kondenzatori ▏200 ~ 450V ▏CADC

TEHNIČKI PODACI

Dimenzija & DOPUŠTENA STRUJA METASA
