Super kondenzatori visoke temperature ▏edlc ▏ceab
•High temperature product
•Brzo punjenje & iscjedak
• RoHS usklađen
•Računalo & periferije
•DSL modemi & usmjerivači
•Automatski čitač brojila
| Predmeti | Karakteristike | |||
| Ocijenjeni napon | 5.5V | |||
| Radna temperatura
Raspon |
-25 ~+85℃ | |||
| Prenaponski napon | 6.0V | |||
| Raspon kapacitivnosti | 0.1~1.5 F | |||
| Tolerancija kapacitivnosti (25° C) | -20~+80% | |||
|
Temperaturne karakteristike |
||||
| Specifikacije moraju biti ispunjene na
kategorija temperaturni raspon od -25℃ to 85℃ |
Kapacitet
raspon |
Unutar 30% vrijednosti na 25 ℃ | ||
| ESR | Manje nego 2 vremena početnog
navedena vrijednost |
|||
|
Visoka temperatura napunjena |
Specifikacije moraju biti ispunjene
after rated voltage applied at 85℃ for 1000 sate |
|||
|
Skladištenje visoke temperature |
||||
| Specifikacije moraju biti ispunjene
Nakon skladištenja na 85 ℃ za 1000 sate |
Kapacitet
raspon |
Unutar 30% početne vrijednosti | ||
| ESR | Manje nego 4 vremena početnog
navedena vrijednost |
|||

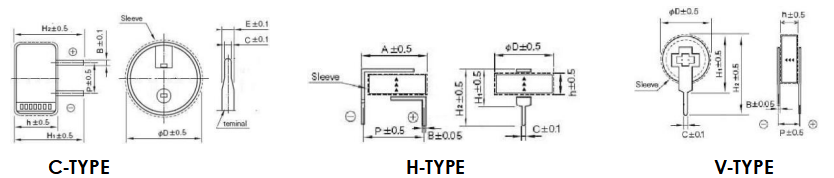

Dimenzije
| UR
(Prenaponski napon) Kodirati |
Ocijenjeno Kapica. 25℃, |
ESRAc (1Khz) |
Propuštanje Trenutni (72sati) |
Veličina | P/N | |||||||
| D | h | P |
H1 |
H2 |
B | C | E | |||||
| (v) | (F) | (Oh) | (masa) | (mm) | – | |||||||
|
5.5 (6) 5R5
C-TIP |
0.1 | 75 | 0.003 | 13.5 | 7.0 | 5.0 | 12.5 | 13.5 | 0.4 | 0.8 | 1.2 | CEAB5R5104ZC135070 |
| 0.22 | 75 | 0.003 | 13.5 | 7.0 | 5.0 | 12.5 | 13.5 | 0.4 | 0.8 | 1.2 | CEAB5R5224ZC135070 | |
| 0.33 | 50 | 0.005 | 13.5 | 7.0 | 5.0 | 12.5 | 13.5 | 0.4 | 0.8 | 1.2 | CEAB5R5334ZC135070 | |
| 0.47 | 50 | 0.005 | 13.5 | 7.0 | 5.0 | 12.5 | 13.5 | 0.4 | 0.8 | 1.2 | CEAB5R5474ZC135070 | |
| 1.0 | 30 | 0.008 | 20.5 | 7.5 | 5.0 | 12.0 | 12.5 | 0.4 | 0.8 | 1.2 | CEAB5R5105ZC205075 | |
| 1.5 | 30 | 0.008 | 20.5 | 7.5 | 5.0 | 12.0 | 12.5 | 0.4 | 0.8 | 1.2 | CEAB5R5155ZC205075 | |
| UR
(Prenaponski napon) Kodirati |
Ocijenjeno Kapica. 25℃, |
ESRAc (1Khz) |
Propuštanje Trenutni (72sati) |
Veličina | P/N | |||||||
| D | h | P |
H1 |
H2 |
A | B | C | |||||
| (v) | (F) | (Oh) | (masa) | (mm) | – | |||||||
|
5.5 (6) 5R5
H-VRSTA |
0.1 | 75 | 0.005 | 11.5 | 4.5 | 10 | 6 | 9 | 12.5 | 0.2 | 0.8 | CEAB5R5104ZH115045 |
| 0.22 | 75 | 0.005 | 11.5 | 4.5 | 10 | 6 | 9 | 12.5 | 0.2 | 0.8 | CEAB5R5224ZH115045 | |
| 0.33 | 50 | 0.008 | 11.5 | 4.5 | 10 | 6 | 9 | 12.5 | 0.2 | 0.8 | CEAB5R5334ZH115045 | |
| 0.47 | 50 | 0.008 | 11.5 | 4.5 | 10 | 6 | 9 | 12.5 | 0.2 | 0.8 | CEAB5R5474ZH115045 | |
| 1.0 | 30 | 0.010 | 19 | 4.5 | 20 | 7 | 9.5 | 20 | 0.2 | 1.0 | CEAB5R5105ZH190045 | |
| 1.5 | 30 | 0.010 | 19 | 4.5 | 20 | 7 | 9.5 | 20 | 0.2 | 1.0 | CEAB5R5155ZH190045 | |
| UR
(Prenaponski napon) Kodirati |
Ocijenjeno Kapica. 25℃, |
ESRAc (1Khz) |
Propuštanje Trenutni (72sati) |
Veličina | P/N | |||||||
| D | h | P |
H1 |
H2 |
B | C | ||||||
| (v) | (F) | (Oh) | (masa) | (mm) | – | |||||||
|
5.5 (6) 5R5
V-VRSTA |
0.1 | 75 | 0.005 | 11.5 | 4.5 | 5 | 13 | 16.5 | 0.2 | 0.8 | CEAB5R5104ZV115045 | |
| 0.22 | 75 | 0.005 | 11.5 | 4.5 | 5 | 13 | 16.5 | 0.2 | 0.8 | CEAB5R5224ZV115045 | ||
| 0.33 | 50 | 0.008 | 11.5 | 4.5 | 5 | 13 | 16.5 | 0.2 | 0.8 | CEAB5R5334ZV115045 | ||
| 0.47 | 50 | 0.008 | 11.5 | 4.5 | 5 | 13 | 16.5 | 0.2 | 0.8 | CEAB5R5474ZV115045 | ||
| 1.0 | 30 | 0.010 | 19 | 4.5 | 5 | 20.5 | 25.5 | 0.2 | 0.8 | CEAB5R5105ZV190045 | ||
| 1.5 | 30 | 0.010 | 19 | 4.5 | 5 | 20.5 | 25.5 | 0.2 | 0.8 | CEAB5R5155ZV190045 | ||
Značajke
⚫ High temperature product
⚫ Brzo punjenje & iscjedak
⚫ Računalo &periferije
⚫ DSL modemi & usmjerivači
⚫ Automatski čitač brojila
⚫ Sukladno Rohs
