Aksijalni olovni mokri tantalni kondenzatori ▏alfa zapečaćen |CBDA
Poluzatvoreni cijevni mokri tantalni elektrolitički kondenzatori serije CBDA
Uz polarne aksijalne vodove karakterizira mala veličina, nisko curenje istosmjerne struje, stabilne i izvrsne predstave, visoka pouzdanost i dug život. CBDA
Serija zadovoljava zahtjeve kineskog standarda elektronske industrije SJ/T10030-91,
naširoko se koristi u elektroničkoj opremi za vojne i civilne primjene kao što su telekomunikacije, zrakoplovstvo i zrakoplovstvo.
Opće karakteristike
Radni temperaturni raspon: -55X3 ~+125<0(>85<0 s smanjenjem nazivnog napona)
Raspon kapacitivnosti: 1 uF~3300uF
Tolerancija kapacitivnosti: ± 20%, ± 10%
Napon: 6.3V ~ 125V
Propuštanje istosmjerne struje: na +20cC, 10^0,001 CRVR ili 1 tj. A(Koji god je veći);
na +85P i +125P, I0W0,0080 CRVRili 8 tj. A(Koji god je veći)

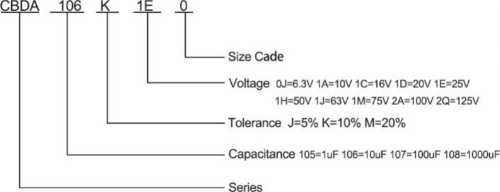

Primjer broja dijela

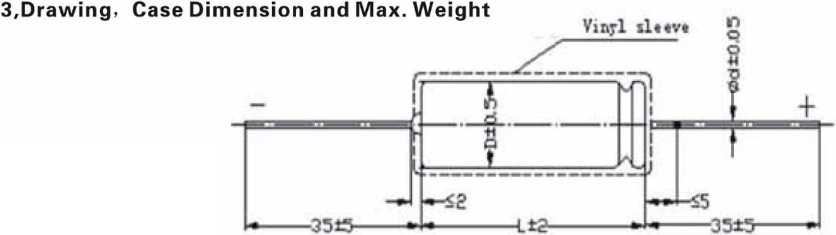

| Kodirati | Maks. težina(g) | D±0,5 ( mm ) | L±2 ( mm ) |
| 0 | 3 | 5 | 10 |
| 1 | 4 | 5 | 14 |
| 2 | 5 | 6 | 16 |
| 3 | 7 | 8 | 16 |
| 4 | 10 | 8 | 22 |
| 5 | 14 | 10 | 22 |
| 6 | 17 | 10 | 25 |
| 7 | 20 | 10 | 30 |
| 8 | 23 | 10 | 33 |
Nazivni kapacitet, Nazivni napon. Smanjenje napona,Veličina kućišta i opće karakteristike
| Ocijenjeni napon | Smanjenje napona | Veličina kućišta | Kapacitet (MF) | DF(%)Maks. 25C85C125iluzija | impedancija( Q) -55P 100HZ |
| 6.3 | 4 | 0 | 1.0 | 6 | 1800 |
| 0 | 1.5 | 6 | 1400 | ||
| 0 | 2.2 | 6 | 1100 | ||
| 0 | 3.3 | 6 | 700 | ||
| 0 | 4.7 | 6 | 500 | ||
| 0 | 6.8 | 8 | 350 | ||
| 0 | 10 | 8 | 260 | ||
| 0 | 15 | 10 | 200 | ||
| 0 | 22 | 10 | 180 |
Značajke
Poluzatvoreni cijevni mokri tantalni elektrolitički kondenzatori serije CBDA
Uz polarne aksijalne vodove karakterizira mala veličina,
nisko curenje istosmjerne struje, stabilne i izvrsne predstave, visoka pouzdanost i dug život.
Serija CBDA ispunjava zahtjeve kineskog standarda elektronske industrije SJ/T10030-91, naširoko se koristi u elektroničkoj opremi za vojne i civilne primjene kao što su telekomunikacije, zrakoplovstvo i zrakoplovstvo.
ROHS kompatibilan
