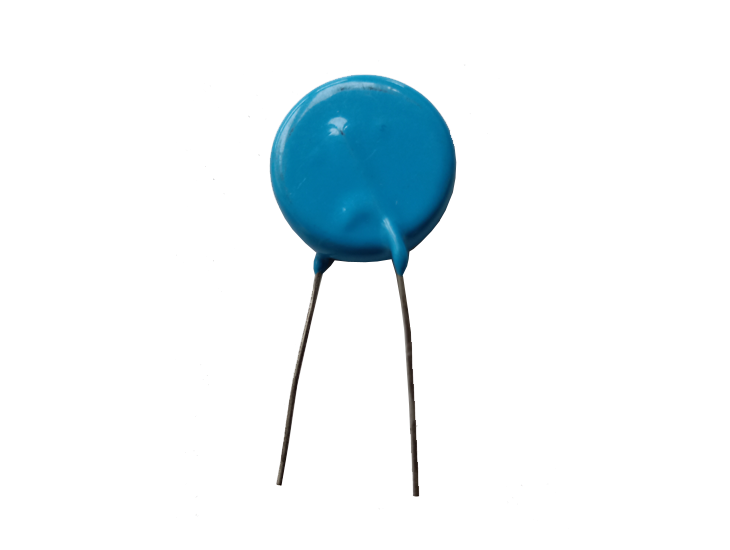

Kondenzator visokog napona keramike |50V ~ 10kV | CCDB

Značajke
Temperaturni raspon:-55~125 ℃

Ocijenite Volateg:50~10KV

Kapacitet: 80pF~100nF

PRIMJENA

•By-Pass & Spojnica
Frequency Discriminating Circuits where Q and capacitance stability is not of major importance.
•Filtering, Blocking & Timing

Primjer broja dijela

ELEKTRIČNE KARAKTERISTIKE

Tehnički podaci	Stanje	Specifikacija
Kapacitet	Mjereno na 1KHz 1.0 ~ ~ 5.0 VRMS, 25° C	80pF ~ 0.1µF
Radna temperatura	X7R	-55°C ~ +125 °C
	Y5E, Y5P	-30°C ~ +85 °C
	Z5U, Z5V	-10°C ~ +85 °C
Faktor rasipanja (tan S)	X7R, Y5E, Y5P, Z5U	< 0.025
	Z5V	< 0.05
Otpor izolacije	Rated Voltage at 25°C + >°C i 70% R.H. maksimum	>10GΏ or 200MΏ Farad, što god je manje
Enkapsulacija	Standard 1KV andhigher	Fenolni vosak Epoxy Coating
Lemljivost izvoda	najmanje 75% is covered	Solder Temperature 250° C + 5° C Dipping: 3+0.5 sek (Koristi se flur)



KOD TEMPERATURNOG KOEFICIJENTA

Temperaturne karakteristike
Kodirati	EIACode	Karakteristike
M	Z5U	+22 do -56% +10 °C do +85 °C
V	Z5V	+22 do -82% +10 °C do +85 °C
G	Y5E	+4.7% -30 °C to+85°C
P	Y5P	+10% -30 °C to+85°C
E	Y5U	+22 do -56% -30 °C do +85 °C



RADIJALNI RAVNI-VODNI NA TRACI (S56 LEAD CODE)

RADIJALNI KINK-IN NA TRACI (K56 KOD VODA)

*Najpopularnije

Kodirati	Dimenzije
D	11.0 maksimum
d	0.6 ±0,05
P	12.7 ±1,0
P0	12.7 ±0,3
P1	3.85 ±0,7
P2	6.35 ±1,3
F	5.0 +0.8 -0.2
h	0 ±2,0
W	18.0 +1.0 -0.5
W1	9.0 +0.75 -0.5
W2	3.0 maksimum
H	18.0 +3.0 -0
H0	16.0 ±0,5
H1	32.25 maksimum
K	1.0 maksimum
D0	4.0 ±0,2
t	0.7 ±0,2
L	11.0 maksimum

UVOD
Jednoslojni metalizirani keramički disk sa smolom
premazivanje (impregnirano voskom) below 1KV or epoxy
coated 1KV up.
Range of values extends to much higher values
than CCDE
