Velika struja sljuda kondenzator | CGCA
Kondenzatori od tinjca serije JINPEI CGCA prikladni su za visoke frekvencije,visoki napon, veliki strujni krug. Kao povratni krug visoke frekvencije,visokofrekventni rezonantni krug i pulsni krug itd. Široka uporaba u satelitu,zrakoplovstvo,brod,medicinska oprema,oprema za ispuštanje nafte u bušotinu, stroj za zavarivanje,oprema za metalurgiju itd.
Značajke
Korištenje najboljeg mika papira kao materijala,epoksidna smola za uranjanje pri visokim temperaturama. High frequency,high voltage and big current.
Very stable at big current circuit.
Primjena
Kondenzatori od tinjca serije JINPEI CGCA prikladni su za visoke frekvencije,visoki napon, veliki strujni krug. Kao povratni krug visoke frekvencije,visokofrekventni rezonantni krug i pulsni krug itd.
Široka uporaba u satelitu,zrakoplovstvo,brod,medicinska oprema,oprema za ispuštanje nafte u bušotinu, stroj za zavarivanje,oprema za metalurgiju itd.
General Karakteristike
Temperaturni raspon: -40℃～+85℃
Tolerancija kapacitivnosti: ±5%,±10%,±20%
Relativna vlažnost: 80%, na +40 ℃ može biti kratko vrijeme na 95~98%.
Atmosferski tlak: 6x104Pa~1,04x105Pa
Vibracija: frekvencija 10~500Hz, ubrzanje: 10g
Radni napon: 2KV~30KV
Radna struja: 5A~50A
DC test voltage: at room termperature,rated voltage U0 ≤ 10KV capacitor, opterećenje 2 puta radni napon, Kondenzator nazivnog napona 10KV﹤U0≤30KV,opterećenje 1.5 puta radni napon, Rated voltage U0 ﹥ 30KV capacitor,opterećenje 1.2 puta radni napon, Nakon zadržati 1 minuta,no breakdown and flashover.
Otpor izolacije(R): normalna klima
Kapacitet C ≥ 0,1μF R≥1000MΩ
Kapacitet C＜ 0,1μF R＞5000MΩ
Faktor disipacije: tgδ≤4×10-3(1Khz), Proći D.C. ispitivanje nazivnog napona.
| Some items’ datas.
Broj dijela |
Kapacitet (μF) |
Radni napon |
Radna struja |
Radna frekvencija |
| (KV/DC) | (A) | (MHz) | ||
| 0.005 | 15 4R | 30 | 1 | |
| 0.01 | 30 4U | 50 | 1 | |
| CGCA-A | 0.01 | 4.5 3W | 25 | 1 |
| 0.05 | 15 4R | 50 | 1 | |
| 0.1 | 7.5 3M | 15 | 1 | |
|
CGCA-B |
0.004 | 15 4R | 10 | 1 |
| 0.01 | 20 4D | 10 | 1 | |
|
CGCA-C |
0.025 | 5 3H | 25 | 1 |
| 0.025 | 5 3H | 5 | 1 |
Can used in DC blocking,skladištenje energije,feedback,by-pass circuit etc.

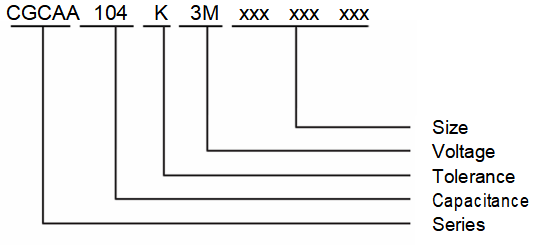

PART NUMBER PRIMJER
UVOD
◆JINPEI CGCA series mica pcapacitors are suitable to high frequency,visoki napon, veliki strujni krug.
Kao povratni krug visoke frekvencije,visokofrekventni rezonantni krug i pulsni krug itd.
◆Widely use in satellite,zrakoplovstvo,brod,medicinska oprema,oprema za ispuštanje nafte u bušotinu,
stroj za zavarivanje,oprema za metalurgiju itd.
