Podatkovna tablica za aksijalne olovne mokre tantalske kondenzatore ▏stakleno zatvorene | CBDB
Kratak uvod
Serija CBDB poluzabrtvljeni su cijevni vlažni tantalni elektrolitički kondenzatori s polarnim aksijalnim vodovima koji se odlikuju malom veličinom, nisko curenje istosmjerne struje, stabilne i izvrsne predstave, visoka pouzdanost i dug život. Serija CBDB zadovoljava zahtjeve kineskog standarda elektronske industrije SJ/T10030-91, naširoko se koristi u elektroničkoj opremi za vojne i civilne primjene kao što su telekomunikacije, zrakoplovstvo i zrakoplovstvo.
Vlažni tantalni kondenzatori / dostupan patentni certifikat obično se sastoje od anode od metalnog tantala i katode od tantalovog oksida. Između njih nalazi se izolacijski sloj, obično formira mangan dioksid. Tekući elektrolit je obično sumporna kiselina. Ova struktura čini mokri tantalski kondenzator visokog kapaciteta i stabilnosti.
Jinpei mokri tantalski kondenzatori naširoko se koriste u mnogim primjenama, posebno u područjima gdje su potrebne visoke performanse i pouzdanost. Obično se koriste u zrakoplovstvu, vojne opreme, komunikacije, oprema za istraživanje nafte i druge zahtjevne primjene.
Opće karakteristike
Radni temperaturni raspon: -55℃～+125 ℃(>85℃,koristite smanjeni napon) Tolerancija kapacitivnosti:M=±20%,K=±10%
Propuštanje istosmjerne struje: na +20 ℃, I0≤0,001CRUR ili 1μA(Što je veće);
Na +85 ℃ i +125 ℃, I0≤0,008CRUR ili 8μA(Što je veće)
Izvlačenje ，Dimenzija kućišta i maks. težina

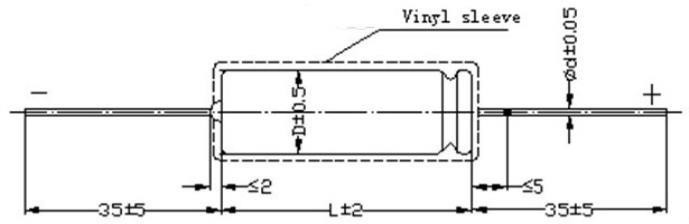

Obris i dimenzije
Stol 1
| Kodirati | Maks. težina（g） | D±0,5（mm） | L±2 (mm) |
| 0 | 3 | 5 | 10 |
| 1 | 4 | 5 | 14 |
| 2 | 5 | 6 | 16 |
| 3 | 7 | 8 | 16 |
| 4 | 10 | 8 | 22 |
| 5 | 14 | 10 | 22 |
| 6 | 17 | 10 | 25 |
| 7 | 20 | 10 | 30 |
| 8 | 23 | 10 | 33 |
Primjer broja dijela
Bilješke
1、Tantal kondenzatori se ne mogu mjeriti multimetrom (Lako uzrokuje nepopravljivu štetu i dovodi do odbacivanja)
2、Kapacitet, DF Mjera frekvencija: 100Hz，U-=2,20 -1,0V，U~=1,00 -0.5V(efektivna vrijednost.
3、Izmjerite struju curenja iznad 85 ℃,molimo koristite ismijani napon.
4、Posebna veličina i veliki proizvodi za kapacitet, molimo pregovarajte s nama
Značajke
Serija CBDB je poluzatvoreni cijevni vlažni tantalni elektrolitički kondenzator
Uz polarne aksijalne vodove karakterizira mala veličina, nisko curenje istosmjerne struje,
stabilne i izvrsne predstave, visoka pouzdanost i dug život. CBDB
Serija zadovoljava zahtjeve kineskog standarda elektronske industrije SJ/T10030-91, naširoko se koristi u elektronici
oprema za vojne i civilne primjene kao što su telekomunikacije, zrakoplovstvo i zrakoplovstvo.
ROHS kompatibilan
