Tụ điện điện phân nhôm SMD ▏105oC 2.000 giờ ▏ESR thấp ▏CAHA
ĐẶC TRƯNG
105°C, 2000 giờ đảm bảo
Trở kháng thấp
Replaces RVHSeries
Tuân thủ RoHS
105°C, 2000 giờ đảm bảo
Trở kháng thấp
Replaces RVHSeries
Tuân thủ RoHS
Thông số kỹ thuật
| Mục | Hiệu suất | |||||||||
| Nhiệt độ hoạt động. Phạm vi | -55°C ~ + 105°C | |||||||||
| Dung sai điện dung | ± 20% (120Hz, 20°C) | |||||||||
| Dòng điện rò rỉ (ở 20^C) | I=0,01CV hoặc 3µA (cái nào lớn hơn) sau đó 2 phút, where C=rated capacitance in µF V=rated DC working Volts | |||||||||
| Hệ số tản nhiệt
Tânδ tại 120 Hz, 20°C |
Điện áp định mức | 6.3 | 10 | 16 | 25 | 35 | ||||
| Tânδ (tối đa) | 0.30 | 0.26 | 0.22 | 0.16 | 0.13 | |||||
| Điện áp định mức | 6.3 | 10 | 16 | 25 | 35 | |||||
| Nhiệt độ thấp
Đặc trưng (ở tần số 120Hz) |
Tỷ lệ trở kháng |
Z(-25°C) /Z(+20°C) | 4 | 3 | 2 | 2 | 2 | |||
| Z(-40°C) /Z(+20°C) | 8 | 5 | 4 | 3 | 3 | |||||
|
Kiểm tra cuộc sống |
Thời gian kiểm tra |
Load Life Shelf Life | ||||||||
| 2000 giờ | 1000 giờ | |||||||||
| Thay đổi điện dung | Trong phạm vi ±20% giá trị ban đầu | Trong phạm vi ± 20% có giá trị ban đầu | ||||||||
| Hệ số tản nhiệt | Ít hơn 200% có giá trị xác định | Ít hơn 200% có giá trị xác định | ||||||||
| Dòng điện rò rỉ | Trong giá trị được chỉ định | Trong giá trị được chỉ định | ||||||||
| Điều kiện kiểm tra | 20°C (sau khi áp dụng điện áp định mức cho 2000 giờ lúc
105°C |
20° C (sau khi lưu trữ cho 1000 giờ ở 105°C
không có điện áp) |
||||||||
| gợn sóng hiện tại & Bộ nhân tần số | VDC(V) tần số. (Hz) | 50,60 | 120 | 1K | 10K lên | |||||
| 6.3 ~ 35 | 0.64 | 0.8 | 0.93 | 1.0 | ||||||
| Tiêu chuẩn | Thỏa mãn đặc tính W của JIS C 5141 | |||||||||
KÍCH THƯỚC, IMPEDANCE & DÒNG DÒNG CHO PHÉP
Ripple hiện tại mA/rms tại 120 Hz, 105°C
Trở kháng : at 100K Hz, 20ºC
| VDC
μF Nội dung |
6.3V (0J) | 10V (1MỘT) | 16V (1C) | 25V (1E) | 35V (1V) | |||||||||||
| φD x L Imp. ma | φD x L Imp. ma | φD x L Imp. ma | φD x L Imp. ma | φD x L Imp. ma | ||||||||||||
| 47 | 470 | 8 x 10 | 0.45 | 369 | ||||||||||||
| 100 | 101 | 8 x 10 | 0.45 | 369 | 10 x 10 | 0.25 | 553 | |||||||||
| 150 | 151 | 8 x 10 | 0.45 | 369 | ||||||||||||
|
220 |
221 |
8 x 10 |
0.45 |
369 |
10 x 10 | 0.25 | 553 | |||||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
|
330 |
331 |
8 x 10 |
0.45 |
369 |
553 | 10 x 10 | 0.25 | 553 | ||||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
| 470 | 471 |
8 x 10 |
0.45 |
369 |
10 x 10 | 0.25 | 553 | 8 x 10 | 0.45 | 369 | ||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
| 820 | 821 | 10 x 10 | 0.25 | 553 | ||||||||||||
| 1000 | 102 | 10 x 10 | 0.25 | 553 | ||||||||||||

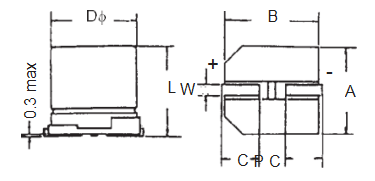

KHOẢNG CÁCH VÀ ĐƯỜNG KÍNH PAD
| φD±0,5 | L | A±0,2 | B±0,2 | C±0,2 | W | P±0,2 |
| 8 | 10±0,5 | 8.4 | 8.4 | 3.0 | 0.7 ĐẾN 1.1 | 3.1 |
| 10 | 10±0,5 | 10.4 | 10.4 | 3.3 | 0.7 ĐẾN 1.1 | 4.7 |
PHẦN SỐ VÍ DỤ
CAHA 470 M 1V TR 080100
ĐẶC TRƯNG
◆ 105°C, 2000 giờ đảm bảo
◆ Low Impedance
◆ Tuân thủ RoHS
