Axial dẫn đầu nhiều lớp gốm | CCCA
ĐẶC TRƯNG
◆ Conformal coated, miniature sizes, 0.3pF – 2.2uF
◆ Wide range of capacitance, sức chịu đựng, TC, and voltage
◆ C0G (NP0), X7R, Hệ số nhiệt độ Z5U và Y5V
◆ Popular values available from stock
Thông số kỹ thuật
| Jinpei
Kiểu |
VDC1 |
PHẠM VI NĂNG LỰC |
L (Body Length, Tối đa) |
D (Body Diameter, Tối đa) |
d (Lead Dia) |
||
| C0G (tổ chức phi lợi nhuận) | X7R | Z5U/Y5V 2 | |||||
|
CCCA05 |
25
50 100 |
0.3 – 1000pF
0.3 – 1000pF 0.5 – 820pF |
100pF – 0.15uF
100pF- 0.10uF 100pF- 0.01uF |
1000pF – 1.0uF
1000pF – 0.47uF 1000pF- 0.068uF |
0.150
[3.8] |
.100
[2.54] |
018 ±.003
[0.45 ±.08] |
|
CCCA10 |
25
50 100 |
0.5 – 2700pF
0.5 – 2200pF 0.5 – 1000pF |
100pF – 0.22uF
100pF- 0.10uF 100pF- 0.033uF |
1000pF – 1.2uF
1000pF – 1.0uF 1000pF- 0.10uF |
0.170
[4.32] |
.100
[2.54] |
.018 ±.003
[0.45 ±.08] |
|
CCCA12 |
25
50 100 |
0.5 – 5600pF
0.5 – 4700pF 0.5 – 3300pF |
100pF – 1.0uF
100pF- 0.47uF 100pF- 0.10uF |
1000pF – 2.2uF
1000pF – 1.0uF 1000pF- 0.10uF |
0.200
[5.1] |
.118
[3.0] |
.018 ± .003
[0.45 ± .08] |
DIELECTRIC CHARACTERISTICS (đặc trưng)
| MỤC | COG (tổ chức phi lợi nhuận) | X7R | Y5V (Z5U) 2 |
| Nắp. Phạm vi, Giá trị E12 | 0.3 pF- 5,600 pF | 100 pF – 1uF | 1,000 pF – 2.2uF |
| Dung sai điện dung | <10pF: ±.1pF, .25pF, .5pF (tiêu chuẩn)
10pF: ±1%, ±2%, ±5%(tiêu chuẩn),± 10% |
±5%, ± 10% (tiêu chuẩn),
±20% |
±20% (tiêu chuẩn), +80/- 20% |
| Phạm vi nhiệt độ hoạt động | -55°C đến +125°C | -55°C đến +125°C | -30°C đến +85°C |
| Đặc điểm nhiệt độ | 0 ± 30ppm/°C 3 | Tối đa ±15% trên phạm vi op.temp | +22%/-82%(+22%/-56%)
tối đa trên phạm vi nhiệt độ hoạt động |
| Lão hóa (tổn thất giới hạn/thập kỷ giờ) | không đáng kể | 2% | 7% |
| Hệ số điện áp ( C@ max V) | không đáng kể | -50% đến +10% loại | -80% đến +20% loại |
| Hệ số tản nhiệt (1KHz) | 0.15% (+25°C & +125°C)
1.0VRMS, 1MHz cho các giá trị<1000pF |
2.5% Tối đa., 1VRMS | 4.0% Tối đa. 0.5 VRMS |
| Điện trở cách điện 25°C
(SỮA-STD-202-PHƯƠNG PHÁP-302) |
100G or 1000M -uF
cái nào ít hơn |
100G or 1000M -uF
cái nào ít hơn |
10G or 1000M -uF
cái nào ít hơn |
| Độ bền điện môi | 2.5x định mức VDC | 2.5x định mức VDC | 2.5x định mức VDC |
| Kiểm tra cuộc sống (1000 giờ) | 2x điện áp định mức @+125°C
C<3% hoặc tóc giả 0,25pF |
2x điện áp định mức ở +125°C
C<20% |
1.5x điện áp định mức ở +85°C
C<30% |
GIỚI THIỆU
High-density multi-layer construction enabling an expanded
range of values. Bodies are insulated with a proprietary
flame retardant epoxy coating for superior environmental
protection and dielectric strength. Giá trị không chuẩn,
tăng xếp hạng điện áp, đánh dấu tùy chỉnh, sàng lọc quân sự,

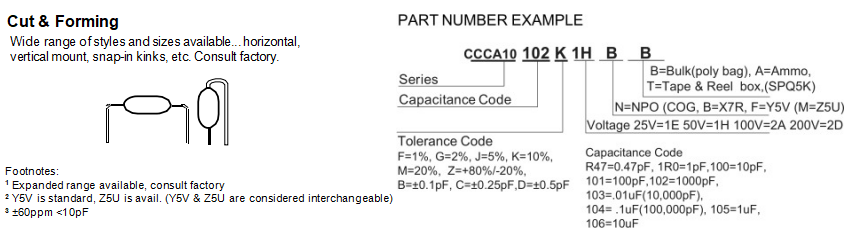

cắt & dẫn hình thành, vân vân., có sẵn. Matched sets and
networks also available.
