Quadial dẫn điện tụ gốm đa lớp | CCBA
ĐẶC TRƯNG
◆ Phạm vi rộng nhất của ngành- 0.47pF đến 10uF, dung sai cho 1%
◆ Thiết kế hướng tâm tiết kiệm không gian
◆ COG (tổ chức phi lợi nhuận), X7R, Hệ số nhiệt độ Z5U và Y5V
◆Có sẵn bao bì băng và cuộn
◆ Quy mô ngành tiêu chuẩn
◆ Có sẵn các mẫu điện áp cao
◆ Có sẵn các khách hàng tiềm năng đã cắt và tạo hình

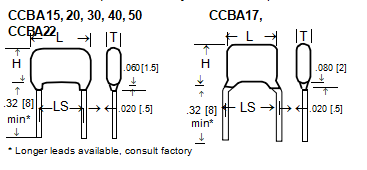

Kích thước
| Loại Jinpei | L Tối đa. | H Max. | T Tối đa. | LS ±.024 [0.6] |
| CCBA15 | .165 [4.2] | .150 [3.81] | .150 [3.81] | .100 [2.5] |
| CCBA17 | .150 [3.81] | .150 [3.81] | .150 [3.81] | .200 [5.0] |
| CCBA20 | .200 [5.08] | .200 [5.08] | .150 [3.81] | .100 [2.5] |
| CCBA22 | .200 [5.08] | .200 [5.08] | .150 [3.81] | .200 [5.0] |
| CCBA30 | .300 [7.62] | .217 [5.5] | .150 [3.80] | .200 [5.0] |
| CCBA40 | .413 [10.5] | .394 [10] | .165 [4.2] | .217 [5.5] |
| * CCBA50 | .492 [12.5] | .433 [11] | .165 [4.2] | .295 [7.5] |
PHONG CÁCH CƠ THỂ (phong cách bổ sung có sẵn)
điện môi ĐẶC TRƯNG (đặc trưng)
| MỤC | (NPO N) | X7R B | Y5V F (Z5U M) 2 |
| Nắp. Phạm vi, Giá trị E12 | 0.47 pF- 0.1uF | 330 pF – 1uF | 1,000 pF -10uF |
| Dung sai điện dung | <10pF: ±.1pF, .25pF, .5pF (tiêu chuẩn)
³10pF: ±1%, ±2%, ±5%(tiêu chuẩn), ± 10% |
±5%, ± 10% (tiêu chuẩn),
±20% |
±20% (tiêu chuẩn), +80/- 20% |
| Phạm vi nhiệt độ hoạt động | -55°C đến +125°C | -55°C đến +125°C | -30°C đến +85°C |
| Đặc điểm nhiệt độ | 0 ± 30ppm/°C 3 | Tối đa ±15% trên phạm vi op.temp | +22%/-82% (+22%/-56%)
tối đa trên phạm vi nhiệt độ hoạt động |
| Lão hóa (tổn thất giới hạn/thập kỷ giờ) | không đáng kể | 2% | 7% |
| Hệ số điện áp (DC @ tối đa V) | không đáng kể | -50% đến +10% loại | -80% đến +20% loại |
| Hệ số tản nhiệt (1KHz,25°C) | 0.15% (+25°C & +125°C)
1.0VRMS, 1MHz cho các giá trị<1000pF |
2.5% Tối đa., 1VRMS | 4.0% Tối đa. 0.5 VRMS |
| Điện trở cách điện 25°C (SỮA-STD-202-PHƯƠNG PHÁP-302) | 100GW hoặc 1000MW-uF tùy theo giá trị nào nhỏ hơn | 100GW hoặc 1000MW-uF tùy theo giá trị nào nhỏ hơn | 10GW hoặc 1000MW-uF tùy theo giá trị nào nhỏ hơn |
| Độ bền điện môi | 3x định mức VDC | 3x định mức VDC | 3x định mức VDC |
| Kiểm tra cuộc sống (1000 giờ) | 2x điện áp định mức @+125°C
DC<3% hoặc tóc giả 0,25pF |
2x điện áp định mức ở +125°C
DC<20% |
1.5x điện áp định mức ở +85°C
DC<30% |
PHẠM VI NĂNG LỰC
| LOẠI Jinpei | VDC1 | DẠI NĂNG LỰC TIÊU CHUẨN 1 | ||
| (NPO N )
tiêu chuẩn. tol. = 5% |
X7R B
tiêu chuẩn. tol. = 10% |
Y5V F(Z5U M) 2
tiêu chuẩn. tol. = 20% |
||
| CCBA15, CCBA17 | 25
50 100 |
0.47 – 3300pF
0.47 – 2200pF 0.47 – 1000pF |
100pF- 0.22uF
100pF- 0.1uF 100pF- 0.047uF |
.01uF – 1.2uF
.01uF – 1uF 1000pF – 0.1uF |
| CCBA20,
CCBA22 |
25
50 100 |
0.47 – 6800pF
0.47 – 4700pF 0.47 – 3900pF |
100pF- 1uF
100pF- 0.47uF 100pF- 0.1uF |
.01uF – 1.2uF
.01uF – 1uF .01uF – 0.33uF |
|
CCBA30 |
25 | 10 – 10,000pF | 470pF- 1uF | .1uF – 1.5uF |
| 50 | 10 – 6800pF | 470pF – 1uF | .1uF – 1.5uF | |
| 100 | 5 – 4700pF | 100pF – 0.22uF | .1uF – 1.0uF | |
|
CCBA40 |
25 | 10 – 47,000pF | 1000pF – 1uF | .68uF – 4.7uF |
| 50 | 10 -27,000pF | 1000pF – 1uF | .68uF – 3.3uF | |
| 100 | 5 -22,000pF | 100pF – 0.47uF | .68uF – 2.2uF | |
|
CCBA50 |
25 | 1000pF – 0.1uF | .01uF – 2.2uF | 1uF – 10uF |
| 50 | 1000pF- 0.047uF | .01uF – 2.2uF | 1uF – 6.8uF | |
| 100 | 1000pF- 0.033uF | .01uF – 1uF | 1uF – 2.2uF | |
1 Phạm vi mở rộng có sẵn, tư vấn nhà máy
2 Y5V là tiêu chuẩn, Z5U có sẵn. (Y5V & Z5U được coi là có thể hoán đổi cho nhau)
3 ±60 trang/phút <10pF
GIỚI THIỆU
Cấu trúc đa lớp mật độ cao cho phép vượt trội
phạm vi hiệu suất và điện dung. Chất chống cháy độc quyền
Lớp phủ epoxy đảm bảo bảo vệ môi trường tối ưu và
độ bền điện môi. Giá trị không chuẩn, TRONG- điện áp tăng
xếp hạng, đánh dấu tùy chỉnh, sàng lọc quân sự, cắt & dẫn hình thành,
vân vân., có sẵn. Các bộ và mạng phù hợp cũng có sẵn.
