Tụ điện điện phân gợn cao ▏5.000hrs ▏cada

ĐẶC TRƯNG

Longlife, 105°C, 5,000 giờ đảm bảo
Smallersizewith largepermissibleripplecurrent
SlimType

Datasheet-For-High-Ripple-Electrolytic-Capacitors-▏5000Hrs-▏CADA.pdf (3321 Tải xuống )

Thông số kỹ thuật

Mặt hàng	Hiệu suất
Mạng sống	Tại 105 °C 5,000 Giờ
Nhiệt độ hoạt động.	400V						420 ~ 450V
	-40 °C ~ +105 °C						-25 °C ~ +105 °C
Dung sai điện dung	+20% (ở tần số 120Hz, 20 ° C)
Dòng điện rò rỉ (Tại 20 °C)	Thời gian		sau đó 5 phút
	Dòng điện rò rỉ		CV < 1,000 I = 0.03CV + 15(µA)					CV > 1,000 I = 0,02CV+25 ( MỘT)
	Trong đó C = điện dung định mức tính bằng µF. V = điện áp làm việc DC định mức tính bằng V.
Hệ số tản nhiệt (Tân δ ở 120Hz, 20°C)	Điện áp định mức		400	420	450
	Tân δ (tối đa)		0.24	0.24	0.24
Đặc điểm nhiệt độ thấp (ở tần số 120Hz)	Tỷ số trở kháng không được vượt quá giá trị cho trong bảng dưới đây.
	Điện áp định mức				400	420	450
	Trở kháng	Z (-25°C) / Z (+20 °C)			5	6	6
	Tỷ lệ	Z (-40°C) / Z (+20°C)			6	—	—
Tải thử nghiệm cuộc sống	Thời gian kiểm tra			5,000 giờ
	Thay đổi điện dung			Ở trong + 20% có giá trị ban đầu
	Hệ số tản nhiệt			Ít hơn 200% có giá trị xác định
	Dòng điện rò rỉ			Trong giá trị được chỉ định
	* Các thông số kỹ thuật trên phải được đáp ứng khi tụ điện được phục hồi về trạng thái ban đầu. 20 °C after the rated voltage applied with rated ripple current for 5,000 giờ lúc 105 °C.
	Thời gian kiểm tra			1,000 giờ
Kiểm tra thời hạn sử dụng	Thay đổi điện dung			Ở trong + 20% có giá trị ban đầu
	Hệ số tản nhiệt			Ít hơn 200% có giá trị xác định
	Dòng điện rò rỉ			Trong giá trị được chỉ định
	* Các thông số kỹ thuật trên phải được đáp ứng khi tụ điện được phục hồi về trạng thái ban đầu. 20 °C sau khi cho chúng tiếp xúc với 1,000 giờ lúc 105 °C không có điện áp áp dụng. The rated voltage shall be applied to the capacitors before the measurements. (Tham khảo JIS C 5101-4 4.1).
gợn sóng hiện tại & Bộ nhân tần số	tần số. (Hz)		60	120	500	1k	10lên nào
	Số nhân		0.80	1.00	1.25	1.40	1.50
Tiêu chuẩn khác	JIS C 5101-4

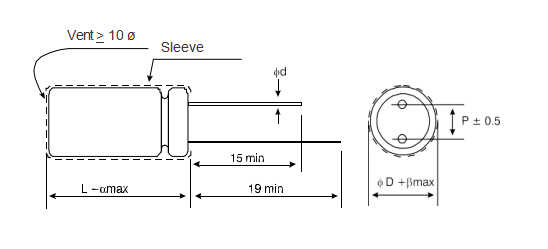

Kích thước Đơn vị: mm

φD	10	12.5	16	18
P	5.0	5.0	7.5	7.5
φd	0.6		0.8
Một	2.0
R	0.5

Kích thước & ĐƯỢC PHÉP gợn sóng HIỆN HÀNH

V. DC	Nắp. (µF)	10φ			12.5φ			16φ			18φ
		φD x L	gợn sóng hiện tại		φD x L	gợn sóng hiện tại		φD x L	gợn sóng hiện tại		φD x L	gợn sóng hiện tại
		φD x L	120 Hz	100k Hz	φD x L	120 Hz	100k Hz	φD x L	120 Hz	100k Hz	φD x L	120 Hz	100k Hz
400V (2G)	33	10 x 35	320	480
	39	10 x 40	380	570	12.5 x 30	380	570
	47	10 x 45	425	638
	56	10 x 50	490	735	12.5 x 35	475	713
	68				12.5 x 40	550	825	16 x 31.5	530	795
	82				12.5 x 45	615	923	16 x 35.5	605	908
	100				12.5 x 50	690	1,035	16 x 40	740	1,110
	120							16 x 45	795	1,193	18 x 36	730	1,095
	150							16 x 50	865	1,300	18 x 45	910	1,365
420V (2P)	33	10 x 40	350	525
	39	10 x 45	390	585	12.5 x 30	380	570
	47	10 x 50	445	668	12.5 x 35	410	615
	56				12.5 x 40	490	735	16 x 31.5	475	713
	68				12.5 x 45	560	840	16 x 35.5	550	825
	82				12.5 x 50	625	938	16 x 40	630	945
	100							16 x 45	750	1,125	18 x 36	675	1,013
	120							16 x 50	865	1,298	18 x 40 18 x 45	810 825	1,238 1,215
	150										18 x 45 18 x 50	950 950	1,425 1,425
450V (2W )	33	10 x 45	315	475	12.5 x 30	350	525
	39	10 x 50	360	545	12.5 x 35	400	600
	47				12.5 x 40	425	683	16 x 31.5	455	683
	56				12.5 x 45	500	750	16 x 35.5	560	750
	68				12.5 x 50 12.5 x 50	540 625	810 938	16 x 40 16 x 35.5	590 530	885 795
	82							16 x 45	675	1,013	18 x 36 18 x 32	645 585	968 875
	100							16 x 50	785	1,178	18 x 40 18 x 36	740 685	1,110 1,025
	120										18 x 45 18 x 40	825 790	1,238 1,185
	150										18 x 50	950	1,425

ĐẶC TRƯNG
◆ Long life,105°C,5,000giờ đảm bảo
◆ Kích thước nhỏ hơn với dòng điện gợn sóng lớn cho phép
◆ SlimType

◆ Tuân thủ Rohs
