Tụ điện polypropylen kim loại | Gấp đôi | CDBB

ĐẶC TRƯNG

◆ Khả năng chống ẩm cao
◆ Điện áp định mức : 250~2000Vdc(180~700Vac)
◆ Phạm vi điện dung : 0.00022 ~3,9uF
◆ Nhựa epoxy chống cháy (Tuân thủ UL 94V-0)
◆ Tuân thủ RoHS và kết thúc không có chì
◆ Dành cho ứng dụng dv/dt cao

PHẦN SỐ VÍ DỤ

ĐẶC ĐIỂM ĐIỆN

Mặt hàng	Hiệu suất
Dải điện áp hoạt động	250Vdc ~ 2.000Vdc
Nhiệt độ định mức	-40°C ~ +105°C (Giảm nhiệt độ trên 85°C ở 1.25% mỗi °C)
Hạng mục khí hậu	40 / 105 / 56
Phạm vi điện dung	0.00022 µF ~ 3,9 µF
Dung sai điện dung	±5% (J), ± 10% (K), dung sai khác theo yêu cầu
Hệ số tản nhiệt (tan fiÅ		C ≤0.1µF	0.1µF < C ≤ 1.0µF	C > 1.0µF
	1KHz, 20°C	0.0003	0.0003	0.0003
	1KHz, 20°C	0.0004	0.0006	—
	100KHz, 20°C	0.0015	—	—
Điện trở cách điện		Đo ở 20°C, 100Vdc cho 1 phút
	Giá trị tối thiểu giữa các thiết bị đầu cuối Cr ≤ 0.33 µF VÀ ≥ 100,000 MΩ Cr > 0.33 µF VÀ ≥ 30,000 MΩ • µF Giá trị tối thiểu giữa thiết bị đầu cuối và vỏ VÀ ≥ 30,000 MΩ

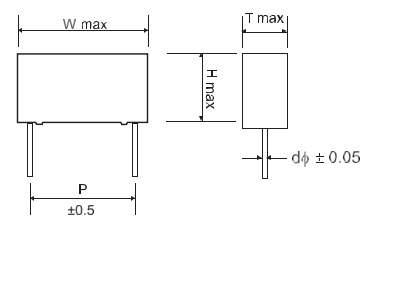

XẾP HẠNG & Kích thước (mm)

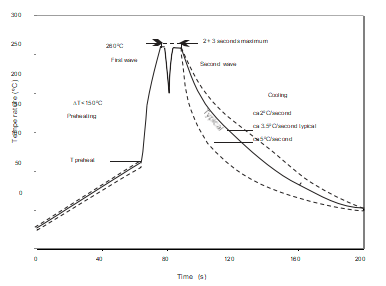

Khuyến nghị hàn sóng

(μF)	Đang làm việc Điện áp	250Vdc (2E)						400Vdc (2G)						630Vdc (2J)
		180Vạc						250Vạc						400Vạc
	Mã số	W	H	T	P	chết	dv/dt	W	H	T	P	chết	dv/dt	W	H	T	P	chết	dv/dt
0.01	103													13.0	11.0	5.0	10.0	0.6	3,000
0.012	123													13.0	11.0	5.0	10.0	0.6	3,000
0.015	153													13.0	12.0	6.0	10.0	0.6	3,000
0.018	183													18.0	11.0	5.0	15.0	0.8	2,500
0.022	223													18.0	11.0	5.0	15.0	0.8	2,500
0.027	273							13.0	11.0	5.0	10.0	0.6	1,400	18.0	11.0	5.0	15.0	0.8	2,500
0.033	333							13.0	11.0	5.0	10.0	0.6	1,400	18.0	12.0	6.0	15.0	0.8	2,500
0.039	393							13.0	12.0	6.0	10.0	0.6	1,400	18.0	12.0	6.0	15.0	0.8	2,500
0.047	473	13.0	11.0	5.0	10.0	0.6	1,000	18.0	11.0	5.0	15.0	0.8	1,000	18.0	12.0	6.0	15.0	0.8	2,500
0.056	563	13.0	11.0	5.0	10.0	0.6	1,000	18.0	11.0	5.0	15.0	0.8	1,000	26.5	15.0	6.0	22.5	0.8	1,800
0.068	683	13.0	12.0	6.0	10.0	0.6	1,000	18.0	12.0	6.0	15.0	0.8	1,000	26.5	15.0	6.0	22.5	0.8	1,800
0.082	823	18.0	11.0	5.0	15.0	0.8	600	18.0	12.0	6.0	15.0	0.8	1,000	26.5	15.0	6.0	22.5	0.8	1,800
0.1	104	18.0	11.0	5.0	15.0	0.8	600	18.0	13.5	7.5	15.0	0.8	1,000	26.5	15.0	6.0	22.5	0.8	1,800
0.12	124	18.0	12.0	6.0	15.0	0.8	600	18.0	13.5	7.5	15.0	0.8	1,000	26.5	16.0	7.0	22.5	0.8	1,800
0.15	154	18.0	12.0	6.0	15.0	0.8	600	26.5	15.0	6.0	22.5	0.8	600	26.5	17.0	8.5	22.5	0.8	1,800
0.18	184	18.0	13.5	7.5	15.0	0.8	600	26.5	15.0	6.0	22.5	0.8	600	32.0	18.0	9.0	27.5	0.8	1,100
0.22	224	18.0	13.5	7.5	15.0	0.8	600	26.5	16.0	7.0	22.5	0.8	600	32.0	18.0	9.0	27.5	0.8	1,100
0.27	274	18.0	14.5	8.5	15.0	0.8	600	26.5	17.0	8.5	22.5	0.8	600	32.0	18.0	9.0	27.5	0.8	1,100
0.33	334	18.0	16.0	10.0	15.0	0.8	600	26.5	17.0	8.5	22.5	0.8	600	32.0	20.0	11.0	27.5	0.8	1,100
0.39	394	26.5	16.0	7.0	22.5	0.8	400	26.5	18.5	10.0	22.5	0.8	600	32.0	20.0	11.0	27.5	0.8	1,100
0.47	474	26.5	16.0	7.0	22.5	0.8	400	32.0	18.0	9.0	27.5	0.8	500	32.0	22.0	13.0	27.5	0.8	1,100
0.56	564	26.5	17.0	8.5	22.5	0.8	400	32.0	20.0	11.0	27.5	0.8	500	32.0	22.0	13.0	27.5	0.8	1,100
0.68	684	26.5	18.5	10.0	22.5	0.8	400	32.0	20.0	11.0	27.5	0.8	500	32.0	24.5	15.0	27.5	0.8	1,100
0.82	824	26.5	18.5	10.0	22.5	0.8	400	32.0	22.0	13.0	27.5	0.8	500	32.0	28.0	14.0	27.5	0.8	1,100
1	105	32.0	20.0	11.0	27.5	0.8	300	32.0	24.5	15.0	27.5	0.8	500	32.0	33.0	18.0	27.5	0.8	1,100
1.2	125	32.0	20.0	11.0	27.5	0.8	300	32.0	24.5	15.0	27.5	0.8	500	32.0	33.0	18.0	27.5	0.8	1,100
1.5	155	32.0	22.0	13.0	27.5	0.8	300	32.0	33.0	18.0	27.5	0.8	500	Tiếp tục ……
1.8	185	32.0	24.5	15.0	27.5	0.8	300	32.0	33.0	18.0	27.5	0.8	500
2.2	225	32.0	24.5	15.0	27.5	0.8	300
2.7	275	32.0	33.0	18.0	27.5	0.8	300
3.3	335	32.0	33.0	18.0	27.5	0.8	300
3.9	395	32.0	33.0	18.0	27.5	0.8	300

XẾP HẠNG & Kích thước (mm)

( F)	Đang làm việc Điện áp	1000VDC(3MỘT)						1600Vdc (3C)						2000Vdc (3D)
		600Vạc						650Vạc						700Vạc
	Mã số	W	H	T	P	chết	dv/dt	W	H	T	P	chết	dv/dt	W	H	T	P	chết	dv/dt
0.00022	221													18.0	11.0	5.0	15.0	0.8	10,000
0.00027	271													18.0	11.0	5.0	15.0	0.8	10,000
0.00033	331													18.0	11.0	5.0	15.0	0.8	10,000
0.00047	471													18.0	11.0	5.0	15.0	0.8	10,000
0.00056	561													18.0	11.0	5.0	15.0	0.8	10,000
0.00068	681							18.0	11.0	5.0	15.0	0.8	6,000	18.0	11.0	5.0	15.0	0.8	10,000
0.00082	821							18.0	11.0	5.0	15.0	0.8	6,000	18.0	11.0	5.0	15.0	0.8	10,000
0.001	102							18.0	11.0	5.0	15.0	0.8	6,000	18.0	11.0	5.0	15.0	0.8	10,000
0.0012	122							18.0	11.0	5.0	15.0	0.8	6,000	18.0	11.0	5.0	15.0	0.8	10,000
0.0015	152							18.0	11.0	5.0	15.0	0.8	6,000	18.0	11.0	5.0	15.0	0.8	10,000
0.0018	182							18.0	11.0	5.0	15.0	0.8	6,000	18.0	11.0	5.0	15.0	0.8	10,000
0.0022	222							18.0	11.0	5.0	15.0	0.8	6,000	18.0	11.0	5.0	15.0	0.8	10,000
0.0027	272							18.0	11.0	5.0	15.0	0.8	6,000	18.0	11.0	5.0	15.0	0.8	10,000
0.0033	332							18.0	11.0	5.0	15.0	0.8	6,000	18.0	11.0	5.0	15.0	0.8	10,000
0.0039	392	13.0	11.0	5.0	10.0	0.6	6,000	18.0	11.0	5.0	15.0	0.8	6,000	18.0	11.0	5.0	15.0	0.8	10,000
0.0047	472	13.0	11.0	5.0	10.0	0.6	6,000	18.0	11.0	5.0	15.0	0.8	6,000	18.0	11.0	5.0	15.0	0.8	10,000
0.0056	562	13.0	12.0	6.0	10.0	0.6	6,000	18.0	11.0	5.0	15.0	0.8	6,000	18.0	13.5	7.5	15.0	0.8	10,000
0.0068	682	13.0	12.0	6.0	10.0	0.6	6,000	18.0	11.0	5.0	15.0	0.8	6,000	18.0	13.5	7.5	15.0	0.8	10,000
0.0082	822	18.0	11.0	5.0	15.0	0.8	3,300	18.0	12.0	6.0	15.0	0.8	6,000	26.5	15.0	6.0	22.5	0.8	5,000
0.01	103	18.0	11.0	5.0	15.0	0.8	3,300	18.0	12.0	6.0	15.0	0.8	6,000	26.5	15.0	6.0	22.5	0.8	5,000
0.012	123	18.0	11.0	5.0	15.0	0.8	3,300	18.0	13.5	7.5	15.0	0.8	6,000	26.5	15.0	6.0	22.5	0.8	5,000
0.015	153	18.0	11.0	5.0	15.0	0.8	3,300	18.0	13.5	7.5	15.0	0.8	6,000	26.5	16.0	7.0	22.5	0.8	5,000
0.018	183	18.0	13.5	7.5	15.0	0.8	3,300	18.0	14.5	8.5	15.0	0.8	6,000	26.5	16.0	7.0	22.5	0.8	5,000
0.022	223	18.0	13.5	7.5	15.0	0.8	3,300	18.0	14.5	8.5	15.0	0.8	6,000	26.5	17.0	8.5	22.5	0.8	5,000
0.027	273	18.0	14.5	8.5	15.0	0.8	3,300	26.5	15.0	6.0	22.5	0.8	3,000	26.5	18.5	10.0	22.5	0.8	5,000
0.033	333	26.5	15.0	6.0	22.5	0.8	2,100	26.5	16.0	7.0	22.5	0.8	3,000	26.5	18.5	10.0	22.5	0.8	5,000
0.039	393	26.5	15.0	6.0	22.5	0.8	2,100	26.5	17.0	8.5	22.5	0.8	3,000	26.5	22.0	12.0	22.5	0.8	5,000
0.047	473	26.5	16.0	7.0	22.5	0.8	2,100	26.5	18.5	10.0	22.5	0.8	3,000	32.0	20.0	11.0	27.5	0.8	2,200
0.056	563	26.5	16.0	7.0	22.5	0.8	2,100	26.5	18.5	10.0	22.5	0.8	3,000	32.0	22.0	13.0	27.5	0.8	2,200
0.068	683	26.5	17.0	8.5	22.5	0.8	2,100	26.5	22.0	12.0	22.5	0.8	3,000	32.0	22.0	13.0	27.5	0.8	2,200
0.082	823	26.5	18.5	10.0	22.5	0.8	2,100	32.0	20.0	11.0	27.5	0.8	2,000	32.0	24.5	15.0	27.5	0.8	2,200
0.1	104	26.5	18.5	10.0	22.5	0.8	2,100	32.0	20.0	11.0	27.5	0.8	2,000	32.0	28.0	14.0	27.5	0.8	2,200
0.12	124	32.0	20.0	11.0	27.5	0.8	1,300	32.0	22.0	13.0	27.5	0.8	2,000	32.0	33.0	18.0	27.5	0.8	2,200
0.15	154	32.0	20.0	11.0	27.5	0.8	1,300	32.0	24.5	15.0	27.5	0.8	2,000	32.0	33.0	18.0	27.5	0.8	2,200
0.18	184	32.0	22.0	13.0	27.5	0.8	1,300	32.0	24.5	15.0	27.5	0.8	2,000
0.22	224	32.0	22.0	13.0	27.5	0.8	1,300	32.0	33.0	18.0	27.5	0.8	2,000
0.27	274	32.0	24.5	15.0	27.5	0.8	1,300	32.0	33.0	18.0	27.5	0.8	2,000
0.33	334	32.0	28.0	14.0	27.5	0.8	1,300	32.0	33.0	18.0	27.5	0.8	2,000
0.39	394	32.0	33.0	18.0	27.5	0.8	1,300
0.47	474	32.0	33.0	18.0	27.5	0.8	1,300

Vrms vs. Tính thường xuyên, giá trị điển hình

SƠ ĐỒ MÃ XÁC NHẬN

Quả sung. 4 Hộp hoặc phủ Expoxy

F=10 = Chỉ đạn

F=15 Mọi khoảng trống khác đều bị bỏ qua vì

của cơ thể lớn hơn – Chỉ đạn

(RT3 hoặc RT4)

Sự miêu tả	Thư	Kích thước (mm)
		RT4	Tol.
Đường kính dây dẫn	d	0.6 / 0.8	± 0.05
Sân băng	P	25.4	± 1
Khoảng cách lỗ nạp	PO	12.7	± 0.2
Định tâm dây chì	P1	5.2	± 0.7
Định tâm của cơ thể	P2	12.7	± 1.3
Khoảng cách chì (Sân bóng đá)	F	15	+ 0.6; -0.1
Căn chỉnh thành phần	Δh	0	± 2
Chiều cao của Componenet từ Trung tâm băng	H	18.5	± 0.5
Chiều rộng băng mang	W	18	+ 1; -0.5
Giữ chiều rộng băng	WO	10	tối thiểu
Vị trí lỗ	W1	9	± 0.5
Giữ vị trí băng	W2	3	Tối đa
Đường kính lỗ nạp	LÀM	4	± 0.2
Độ dày băng	t	0.5	± 0.2
Nhân vật	quả sung	4

Nhận xét: *Phụ cấp của bước tích lũy nhỏ hơn 1mm ở tổng số 20 nốt nhạc.

*Thành phần trống liên tục nhỏ hơn 3 miếng liên tiếp.

*Tổng số trống trên một cuộn ít hơn 1%.

GIỚI THIỆU
Dòng CDBB được thiết kế đặc biệt để hiệu chỉnh hệ số công suất (PFC) ứng dụng. Phim được lựa chọn và ứng dụng kim loại hóa đặc biệt cho ứng dụng dv/dt cao
