Tụ điện điện phân Micro Mini ▏105 ℃ 1.000hrs ▏cazg
ĐẶC TRƯNG
105°C, 1000 giờ đảm bảo.
Kích thước thu nhỏ tiêu chuẩn với chiều cao 5mm.
105°C, 1000 giờ đảm bảo.
Kích thước thu nhỏ tiêu chuẩn với chiều cao 5mm.
Thông số kỹ thuật
| Mục | Hiệu suất | ||||||||||||||
| Phạm vi nhiệt độ hoạt động | -40° ~ + 105°C | ||||||||||||||
| Dung sai điện dung | ± 20% (120Hz, 20°C) | ||||||||||||||
|
Dòng điện rò rỉ (ở 20°C) |
I = 0,01CV hoặc 0.3 ( MỘT) cái nào lớn hơn (sau đó 2 phút) Ở đâu, C = điện dung định mức tính bằng F. V = điện áp làm việc DC định mức tính bằng V. | ||||||||||||||
| Hệ số tản nhiệt Tân tại 120 Hz,20°C | Điện áp định mức | 4 | 6.3 | 10 | 16 | 25 | 35 | 50 | |||||||
| Tân (tối đa) | 0.35 | 0.25 | 0.20 | 0.17 | 0.15 | 0.13 | 0.10 | ||||||||
| Điện áp định mức | 4 | 6.3 | 10 | 16 | 25 | 35 | 50 | ||||||||
| Đặc điểm nhiệt độ thấp (ở tần số 120Hz) |
Tỷ lệ trở kháng |
Z(-25°C) /Z(+20°C) | 7 | 6 | 4 | 3 | 2 | 2 | 2 | Tỷ số trở kháng không được vượt quá giá trị cho trong bảng. | |||||
| Z(-40°C) /Z(+20°C) | 15 | 12 | 8 | 6 | 4 | 4 | 4 | ||||||||
|
Tải thử nghiệm cuộc sống |
Thời gian kiểm tra | 1000 giờ |
Các đặc điểm kỹ thuật phải được đáp ứng khi tụ điện được phục hồi về nhiệt độ 20°C sau khi điện áp danh định được đặt trong 1000 giờ ở 105°C. |
||||||||||||
| Thay đổi điện dung | 4 ~ 6.3V | ± 30% | |||||||||||||
| 10 ~ 50V | ± 250% | ||||||||||||||
| Hệ số tản nhiệt | Ít hơn 200% có giá trị cụ thể | ||||||||||||||
| Dòng điện rò rỉ | Trong các giá trị được chỉ định | ||||||||||||||
|
Kiểm tra thời hạn sử dụng |
Thời gian kiểm tra | 1000 giờ |
Thông số kỹ thuật sẽ được thỏa mãn khi các tụ điện được phục hồi về nhiệt độ 20°C sau khi phơi nhiễm chúng trong thời gian 1000 giờ ở 105°C không áp dụng điện áp. |
||||||||||||
| Thay đổi điện dung | 4 ~ 6.3V | ± 30% | |||||||||||||
| 10 ~ 50V | ± 30% | ||||||||||||||
| Hệ số tản nhiệt | Ít hơn 200% có giá trị cụ thể | ||||||||||||||
| Dòng điện rò rỉ | Trong các giá trị được chỉ định | ||||||||||||||
|
gợn sóng hiện tại & Bộ nhân tần số |
tần số. (Hz)
Nắp. ( F) |
60 (50) |
120 |
500 |
1K |
10K lên |
|||||||||
| Dưới 33 | 0.75 | 1.00 | 1.15 | 1.34 | 1.50 | ||||||||||
| 47 ĐẾN 220 | 0.80 | 1.00 | 1.08 | 1.20 | 1.30 | ||||||||||
| gợn sóng hiện tại & Temperature Mutipliers | Nhiệt độ (°C) Số nhân | Dưới 70 | 85 | 100 | |||||||||||
| 1.65 | 1.27 | 1.00 | |||||||||||||
| Tiêu chuẩn | Thỏa mãn đặc tính W của JIS C 5141 | ||||||||||||||
Kích thước & DÒNG DÒNG CHO PHÉP
Kích thước: D×L(mm); gợn sóng hiện tại: mA/RMS ở 120Hz 105°C
| VDC
F Mã số |
4V (0G) | 6.3V (0J) | 10V (1MỘT) | 16V (1C) | 25V (1E) | 35V (1V) | 50V (1H) | ||||||||
| DxL | ma | DxL | ma | DxL | ma | DxL | ma | DxL | ma | DxL | ma | DxL | ma | ||
| 0.10 | 0R1 | 4 x5 | 1 | ||||||||||||
| 0.22 | R22 | 4 x5 | 2 | ||||||||||||
| 0.33 | R33 | 4 x5 | 2.8 | ||||||||||||
| 0.47 | R47 | 4 x5 | 4 | ||||||||||||
| 1 | 010 | 4 x5 | 7 | ||||||||||||
| 2.2 | 2R2 | 4 x 5 | 8.7 | 4 x5 | 10 | ||||||||||
| 3.3 | 3R3 | 4 x 5 | 11 | 4 x 5 | 12 | 4 x5 | 13 | ||||||||
| 4.7 | 4R7 | 4 x 5 | 14 | 4 x 5 | 15 | 4 x 5 | 17 | 5 x5 | 20 | ||||||
| 10 | 100 | 4 x 5 | 14 | 4 x 5 | 23 | 5 x 5 | 27 | 5 x 5 | 27 | 6.3 x5 | 31 | ||||
| 22 | 220 | 4 x 5 | 21 | 5 x 5 | 27 | 5 x 5 | 30 | 6.3 x 5 | 42 | 6.3 x 5 | 46 | 6.3 x5 | 46 | ||
| 33 | 330 | 4 x 5 | 27 | 5 x 5 | 30 | 5 x 5 | 34 | 6.3 x 5 | 40 | 6.3 x 5 | 52 | 6.3 x 5 | 52 | ||
| 47 | 470 | 4 x 5 | 34 | 5 x 5 | 36 | 6.3 x 5 | 43 | 6.3 x 5 | 48 | 6.3 x 5 | 58 | ||||
| 100 | 101 | 5 x 5 | 50 | 6.3 x 5 | 56 | 6.3 x 5 | 70 | ||||||||
| 220 | 221 | 6.3 x 5 | 74 | ||||||||||||

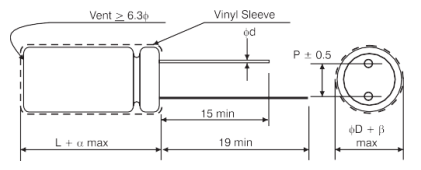

KHOẢNG CÁCH CHÌ VÀ ĐƯỜNG KÍNH
| D | 3 | 4 | 5 | 6.3 |
| P | 1.0 | 1.5 | 2.0 | 2.5 |
| d | 0.4 | 0.45 | ||
| 1.0 | ||||
| 0.50 | ||||
PHẦN SỐ VÍ DỤ
CAZG 0R1 M 1H TRÊN 040 050
ĐẶC TRƯNG
◆ 105°C, 1000 giờ đảm bảo.
◆ Kích thước micro thu nhỏ tiêu chuẩn với chiều cao 5mm.
◆ Tuân thủ RoHS
