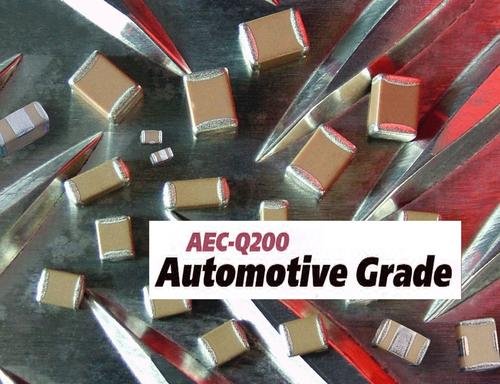

AEC-Q200 mäter tillstånd för kondensatorer
Notera: Miljötestförhållandena för AEC-Q200 är huvudsakligen baserade på specifikationerna MIL-STD-202 och JEDEC22A-104. Testtemperaturerna för olika delar är inte bara desamma, men även strömförsörjningen (spänning, nuvarande, och ladda) krav. Det blir annorlunda, hög temperatur lagring tillämpas inte förspänning och belastning, men i den höga temperaturen arbetslivet behöver, temperaturcykel och temperaturpåverkan, testets syfte och metod är inte detsamma, i temperaturcykeln, höga temperaturförändringar måste kontrollera temperaturförändringshastigheten, Temperaturchock används inte, hög luftfuktighet är allmänt känt som hög temperatur och fuktighetstest, och fuktmotstånd är våtfrystest.
Försiktighetsåtgärder vid testtillstånd: 1000h testproceduren bör utföras med intervaller på 250h och 500h för högtemperaturlagring (MIL-STD-202-108): [tillämplig utrustning: THS] filmkondensator, nätverkslågpassfilter, nätverksmotstånd, värmekänsligt motstånd, Variabel kondensator, Variabelt motstånd, Keramisk resonator, EMI-störningsdämpare, EMI-interferensfilter: 85°C/1000h Induktor, Transformator, Motstånd: 125°C/1000h Varistor: 150°C/1000h Tantalkondensator, Keramisk kondensator , Aluminiumelektrolytiska kondensatorer: Maximal nominell temperatur/1000h
Hög temperatur livslängd (MIL-STD-202-108): [Tillämpliga enheter: THS] Nätverks lågpassfilter, Nätverksmotstånd: 85°C/1000h EMI-störningsdämpare, EMI-interferensfilter: 85°C/1000h/Applicerade klassade IL-tantalkondensatorer, keramiska kondensatorer: Maximal nominell temperatur / 1000h / (2/3) ladda / märkspänning Elektrolytiska kondensatorer i aluminium, induktorer, transformatorer: 105 ° C / 1000h Filmkapacitans: 1000h / (85 ° C / 125% märkspänning, 105 ° C & 125 ° C / 100% märkspänning) Återställbar säkring: 125 ° C / 1000h Motstånd, termistor, variabel kapacitans: 125 ° C / 1000h / märkspänning Variabel resistans: 125 ° C / 1000h / nominell effektreostat: 125 ° C / 1000h/märkspänning 85%+ma ström keramisk resonator: 85°C/1000h/klassad VDD+1MΩ, parallell växelriktare, 2X kristall CL kapacitans mellan varje kristallben och jordad kvartsoscillator: 125°C/1000h/klassad VDD+1MΩ, parallell växelriktare, 2X crystal CL kondensator mellan varje kristallstift och jord
Temperatur cykling (JEDEC22A-104): [tillämpliga enheter: TSR, ESS] Film capacitance, variabel kapacitans, variable resistance, ceramic resonator, EMI interference suppressor, EMI interference filter: -55°C (30min) ←→85 °C(30min)/RAMP(15°C/min)/1000cycles Tantal kondensator, Keramisk kondensator, Motstånd, Termistor: -55°C(30min)←→125°C(30min)/RAMP(15°C/min)/1000cykler aluminium elektrolytisk kondensator:-40°C(30min)←→105°C(30min)/RAMP(15°C/min)/1000cykler induktor, Transformator, Reostat, Kvartsoscillator, Resettable Fuse:-40°C(30min)←→125°C (30min)/RAMP
(15°C/min)/1000cyklar nätverkets lågpassfilter, Nätverksmotstånd: -55°C(30min)←→125RAMP0mi°C/min(15°Ccykler1000cycles
Temperaturchock (MIL-STD-202-107): [tillämplig utrustning: TC, TSK] Självläkan° Csäkring: ←→125°Cmin→125°C(15min)/300cyklar hög luftfuktighet (MIL-STD-202- 103): [tillämpad utrustning: THS] Tantalum Capacitors, Keramisk kondensatorer: 85°C/85%RH/1000h/Spänning 1.3 till 1,5V induktorer & Transformatorer: 85°C/85%RH/1000h/ Electrolytic kondensatorer i aluminium: 85°C /85%EMI-störningsdämpare
