Snap-in ηλεκτρολυτικούς πυκνωτές ▏85 ℃ 3.000hrs ▏caia
Has a snap-in terminal which can solder directly to a PCB
Κατάλληλο για ηλεκτρονικό εξοπλισμό με κυκλώματα μέσης-υψηλής τάσης
Διατίθεται τύπος κουμπώματος ακροδέκτη πλακέτας τυπωμένου κυκλώματος και τύπος ακροδεκτών ωτίδας
Προδιαγραφές
| Αντικείμενα | Εκτέλεση | |||||||||||||||||
| Εύρος θερμοκρασίας λειτουργίας | -40 °C ~ +85 ° C | |||||||||||||||||
| Ανοχή χωρητικότητας | +20% (στα 120Hz, 20 ° C) | |||||||||||||||||
| Ρεύμα διαρροής (στο 20 ° C) | I = 0.02CV or1.5 mA whichever is smaller (μετά 5 πρακτικά)
Οπου, C= rated capacitance in µF.V= rated DC working voltage in V. |
|||||||||||||||||
| Συντελεστής διαρροής
(Tanδ στα 120Hz, 20° C) |
Ονομαστική τάση | 16 | 25 | 35 | 50 | 63 | 80 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||
| Tanδ (μέγ) | 0.50 | 0.45 | 0.40 | 0.35 | 0.30 | 0.25 | 0.20 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | |||
|
Χαρακτηριστικά χαμηλής θερμοκρασίας (στα 120Hz) |
Ο λόγος σύνθετης αντίστασης δεν πρέπει να υπερβαίνει τις τιμές που δίνονται στον παρακάτω πίνακα. | |||||||||||||||||
| Ονομαστική τάση | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||||
| Αντίσταση
Αναλογία |
Ζ (-25 ° C)/Ζ(+20 ° C) | 4 | 3 | 3 | 2 | 2 | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 8 | |||
| Ζ(-40 ° C)/Ζ(+20 ° C) | 15 | 10 | 8 | 6 | 5 | 4 | 8 | 10 | 10 | 16 | 18 | 18 | 20 | 20 | ||||
|
Δοκιμή ζωής φορτίου |
Ώρα δοκιμής | 3,000 Hrs |
* The specifications shall be satisfied when the capacitors are restored to 20 °C after the rated voltage applied for 3,000 ώρες στις 85 ° C |
|||||||||||||||
| Αλλαγή χωρητικότητας | < + 20% | |||||||||||||||||
| Συντελεστής διαρροής | Λιγότερο από 200% καθορισμένης αξίας | |||||||||||||||||
| Ρεύμα διαρροής | Εντός της καθορισμένης τιμής | |||||||||||||||||
|
Δοκιμή διάρκειας ζωής |
Ώρα δοκιμής | 1,000 Hrs |
* The specification shall be staisfied when the capacitors are restored to 20 °C μετά την έκθεσή τους για 1,000 ώρες στις 85 ° C |
|||||||||||||||
| Αλλαγή χωρητικότητας | < + 20% | |||||||||||||||||
| Συντελεστής διαρροής | Λιγότερο από 200% καθορισμένης αξίας | |||||||||||||||||
| Ρεύμα διαρροής | Εντός της καθορισμένης τιμής | |||||||||||||||||
|
Ρεύμα κυματισμού & Πολλαπλασιαστές Συχνότητας |
Συχν. |
60 |
120 |
500 |
1κ |
10k επάνω |
||||||||||||
| (Hz)
W. V. (V) |
||||||||||||||||||
| Υπό 100 | 0.92 | 1.0 | 1.13 | 1.19 | 1.20 | |||||||||||||
| 160 and Up | 0.81 | 1.0 | 1.32 | 1.45 | 1.50 | |||||||||||||
| 350 and Up | 0.77 | 1.0 | 1.30 | 1.41 | 1.43 | |||||||||||||
| Ρεύμα κυματισμού &
Πολλαπλασιαστές θερμοκρασίας |
Θερμοκρασία
( ° C) |
40 | 55 | 70 | 85 | |||||||||||||
| Πολλαπλασιαστής | 2.1 | 1.8 | 1.5 | 1.0 | ||||||||||||||
| Άλλα Πρότυπα | Satisfies Characteristic W fo JIS C 5141 | |||||||||||||||||

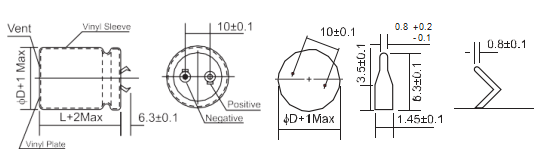

SNAP-IN TERMINAL TYPE (2 TERMINAL)

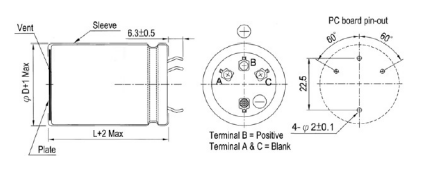

SNAP-IN TERMINAL (4 TERMINAL)

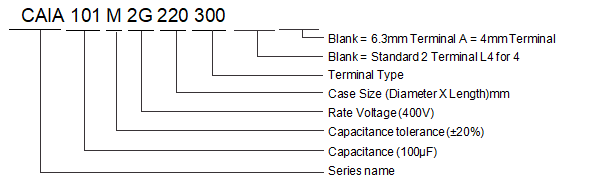

Παράδειγμα αριθμού εξαρτήματος
Χαρακτηριστικά
◆Snap-In Terminal Types (2 Τερματικό & 4 Treminal)
◆ Has a snap-in terminal which can solder directly to a PCB
◆ Κατάλληλο για ηλεκτρονικό εξοπλισμό με κυκλώματα μέσης-υψηλής τάσης
◆ Διατίθεται τύπος κουμπώματος ακροδέκτη πλακέτας τυπωμένου κυκλώματος και τύπος ακροδεκτών ωτίδας
