Ηλεκτρολυτικοί πυκνωτές αλουμινίου SMD ▏105℃ 2.000 ώρες ▏Χαμηλό ESR ▏CAHA
Χαρακτηριστικά
105° C, 2000 ώρες σίγουρες
Χαμηλή αντίσταση
Αντικαθιστά τη σειρά RVH
Συμβατό με RoHS
105° C, 2000 ώρες σίγουρες
Χαμηλή αντίσταση
Αντικαθιστά τη σειρά RVH
Συμβατό με RoHS
Προδιαγραφές
| Είδος | Εκτέλεση | |||||||||
| Θερμοκρασία. Σειρά | -55°C ~ + 105° C | |||||||||
| Ανοχή χωρητικότητας | ± 20% (120Hz, 20° C) | |||||||||
| Ρεύμα διαρροής (στους 20•C) | I=0,01CV ή 3µA (όποιο είναι μεγαλύτερο) μετά 2 πρακτικά, όπου C=ονομαστική χωρητικότητα σε μF V=ονομαστικά βολτ εργασίας DC | |||||||||
| Συντελεστής διαρροής
Tanδ at 120 Hz, 20° C |
Ονομαστική τάση | 6.3 | 10 | 16 | 25 | 35 | ||||
| Tanδ (μέγ) | 0.30 | 0.26 | 0.22 | 0.16 | 0.13 | |||||
| Ονομαστική τάση | 6.3 | 10 | 16 | 25 | 35 | |||||
| Χαμηλή Θερμοκρασία
Χαρακτηριστικά (στα 120Hz) |
Λόγος σύνθετης αντίστασης |
Ζ(-25° C) /Ζ(+20° C) | 4 | 3 | 2 | 2 | 2 | |||
| Ζ(-40° C) /Ζ(+20° C) | 8 | 5 | 4 | 3 | 3 | |||||
|
Τεστ Ζωής |
Ώρα δοκιμής |
Διάρκεια ζωής Φορτίου Διάρκεια ζωής | ||||||||
| 2000 Hrs | 1000 Hrs | |||||||||
| Αλλαγή χωρητικότητας | Εντός ±20% της αρχικής τιμής | Εντός ± 20% αρχικής αξίας | ||||||||
| Συντελεστής διαρροής | Λιγότερο από 200% καθορισμένης αξίας | Λιγότερο από 200% καθορισμένης αξίας | ||||||||
| Ρεύμα διαρροής | Εντός της καθορισμένης τιμής | Εντός της καθορισμένης τιμής | ||||||||
| Συνθήκες δοκιμής | 20° C (μετά την ονομαστική τάση που ζητήθηκε 2000 ώρες στις
105° C |
20° C (μετά την αποθήκευση για 1000 ώρες στους 105°C
χωρίς τάση) |
||||||||
| Ρεύμα κυματισμού & Πολλαπλασιαστής Συχνότητας | VDC(V) Συχν. (Hz) | 50,60 | 120 | 1K | 10K up | |||||
| 6.3 ~ 35 | 0.64 | 0.8 | 0.93 | 1.0 | ||||||
| Πρότυπα | Ικανοποιεί το χαρακτηριστικό W του JIS C 5141 | |||||||||
ΔΙΑΣΤΑΣΗ, ΑΝΤΙΣΤΑΣΗ & ΕΠΙΤΡΕΠΤΟ ΡΕΥΜΑ ΚΥΜΑΤΟΣ
Ρεύμα κυματισμού mA/rms στο 120 Hz, 105° C
Αντίσταση : στα 100K Hz, 20ºC
| VDC
μF Περιεχόμενα |
6.3V (0J) | 10V (1ΕΝΑ) | 16V (1ντο) | 25V (1μι) | 35V (1V) | |||||||||||
| φD x L Imp. mA | φD x L Imp. mA | φD x L Imp. mA | φD x L Imp. mA | φD x L Imp. mA | ||||||||||||
| 47 | 470 | 8 x 10 | 0.45 | 369 | ||||||||||||
| 100 | 101 | 8 x 10 | 0.45 | 369 | 10 x 10 | 0.25 | 553 | |||||||||
| 150 | 151 | 8 x 10 | 0.45 | 369 | ||||||||||||
|
220 |
221 |
8 x 10 |
0.45 |
369 |
10 x 10 | 0.25 | 553 | |||||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
|
330 |
331 |
8 x 10 |
0.45 |
369 |
553 | 10 x 10 | 0.25 | 553 | ||||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
| 470 | 471 |
8 x 10 |
0.45 |
369 |
10 x 10 | 0.25 | 553 | 8 x 10 | 0.45 | 369 | ||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
| 820 | 821 | 10 x 10 | 0.25 | 553 | ||||||||||||
| 1000 | 102 | 10 x 10 | 0.25 | 553 | ||||||||||||

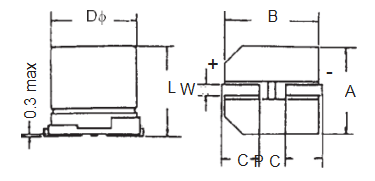

ΑΠΟΣΤΑΣΗ ΚΑΙ ΔΙΑΜΕΤΡΟΣ ΤΑΞΙΩΝ
| φD±0,5 | μεγάλο | A±0,2 | B±0,2 | C±0,2 | W | P±0,2 |
| 8 | 10±0,5 | 8.4 | 8.4 | 3.0 | 0.7 να 1.1 | 3.1 |
| 10 | 10±0,5 | 10.4 | 10.4 | 3.3 | 0.7 να 1.1 | 4.7 |
Παράδειγμα αριθμού εξαρτήματος
ΟΤΑΝ 470 M 1VTR 080100
Χαρακτηριστικά
◆ 105°C, 2000 ώρες σίγουρες
◆ Χαμηλή σύνθετη αντίσταση
◆ Συμβατό με RoHS
