Ηλεκτρολυτικοί πυκνωτές αλουμινίου SMD ▏Bi Polar ▏CALA
Χαρακτηριστικά
85° C, 2000 ώρες σίγουρες.
5.5mm ύψος
Bipolar capacitor, replaces RVB Series
Συμβατό με RoHS
85° C, 2000 ώρες σίγουρες.
5.5mm ύψος
Bipolar capacitor, replaces RVB Series
Συμβατό με RoHS
Προδιαγραφές
| Είδος | Εκτέλεση | |||||||||||||
| Θερμοκρασία. Σειρά | -40°C ~ + 85° C | |||||||||||||
| Ανοχή χωρητικότητας | ± 20% (120Hz, 20° C) | |||||||||||||
| Ρεύμα διαρροής (στους 20•C) | I=0,01CV ή 3 μ A (όποιο είναι μεγαλύτερο) μετά 2 minutes Where C=rated capacitance in μF . Voltage=rated DC working voltage in V. | |||||||||||||
|
Dissipation Factor Tanδ at 120 Hz,20° C |
Ονομαστική τάση | 6.3 | 10 | 16 | 25 | 35 | 50 | |||||||
|
Tanδ (μέγ) |
4 | 0.35 | 0.30 | 0.25 | 0.25 | 0.25 | 0.25 | |||||||
| 5 ~ 6.3 | 0.30 | 0.25 | 0.20 | 0.15 | 0.15 | 0.15 | ||||||||
|
Χαμηλή Θερμοκρασία Χαρακτηριστικά (στα 120Hz) |
Ονομαστική τάση | 6.3 | 10 | 16 | 25 | 35 | 50 | |||||||
|
Λόγος σύνθετης αντίστασης |
Ζ(-25° C) /Ζ(+20° C) | 3 | 3 | 2 | 2 | 2 | 2 | |||||||
| Ζ(-40° C) /Ζ(+20° C) | 8 | 5 | 4 | 3 | 3 | 3 | ||||||||
|
Τεστ Ζωής |
Ώρα δοκιμής |
Ζωή φορτίου | Διάρκεια ζωής | |||||||||||
| 2000 Hrs | 1000 Hrs | |||||||||||||
|
Αλλαγή χωρητικότητας |
Εντός ±20% της αρχικής τιμής |
Εντός ± 20% αρχικής αξίας |
||||||||||||
| Συντελεστής διαρροής | Λιγότερο από 200% καθορισμένης αξίας | Λιγότερο από 200% καθορισμένης αξίας | ||||||||||||
| Ρεύμα διαρροής | Εντός της καθορισμένης τιμής | Εντός της καθορισμένης τιμής | ||||||||||||
| Συνθήκες δοκιμής | 20° C (μετά την ονομαστική τάση που ζητήθηκε 2000 ώρες στις
85° C |
20° C (μετά την αποθήκευση για 1000 ώρες στους 85°C
χωρίς τάση) |
||||||||||||
|
Ρεύμα κυματισμού & Πολλαπλασιαστής Συχνότητας |
VDC(V) Συχν. (Hz) | 50 | 120 | 1K | 10K up | Ρεύμα Riple &
Πολλαπλασιαστές θερμοκρασίας |
Θερμοκρασία (° C) | Υπό 70 | 85 | |||||
| Υπό 16 | 0.80 | 1.00 | 1.15 | 1.25 | Πολλαπλασιαστές | 1.35 | 1.00 | |||||||
| 25 ~ 35 | 0.80 | 1.00 | 1.25 | 1.40 | ||||||||||
| 50 | 0.80 | 1.00 | 1.35 | 1.50 | ||||||||||
| Πρότυπα | JIS C 5101-1,-18 | |||||||||||||
ΔΙΑΣΤΑΣΗ & ΕΠΙΤΡΕΠΤΟΣ ΚΥΜΑΤΙΣΜΟΣ ΡΕΥΜΑ
Ρεύμα κυματισμού mA/rms στο 120 Hz, 85° C
| VDC
μF Περιεχόμενα |
6.3V (0J) | 10V (1ΕΝΑ) | 16V (1ντο) | 25V (1μι) | 35V (1V) | 50V (1H) | |||||||
| φD x Λ | mA | φD x Λ | mA | φD x Λ | mA | φD x Λ | mA | φD x Λ | mA | φD x Λ | mA | ||
| 0.1 | 0R1 | 4 x 5.3 | 2.3 | ||||||||||
| 0.22 | R22 | 4 x 5.3 | 3.3 | ||||||||||
| 0.33 | R33 | 4 x 5.3 | 4.1 | ||||||||||
| 0.47 | R47 | 4 x 5.3 | 4.9 | ||||||||||
| 1 | 010 | 4 x 5.3 | 7.2 | ||||||||||
| 2.2 | 2R2 | 4 x 5.3 | 10 | 5 x 5.3 | 14 | ||||||||
| 3.3 | 3R3 | 4 x 5.3 | 13 | 5 x 5.3 | 17 | 5 x 5.3 | 17 | ||||||
| 4.7 | 4R7 | 4 x 5.3 | 14 | 5 x 5.3 | 20 | 5 x 5.3 | 21 | 6.3 x 5.3 | 24 | ||||
| 10 | 100 | 4 x 5.3 | 18 | 5 x 5.3 | 26 | 6.3 x 5.3 | 35 | 6.3 x 5.3 | 35 | ||||
| 22 | 220 | 5 x 5.3 | 27 | 6.3 x 5.3 | 40 | 6.3 x 5.3 | 45 | ||||||
| 33 | 330 | 6.3 x 5.3 | 45 | 6.3 x 5.3 | 50 | 6.3 x 5.3 | 55 | ||||||
| 47 | 470 | 6.3 x 5.3 | 54 | ||||||||||

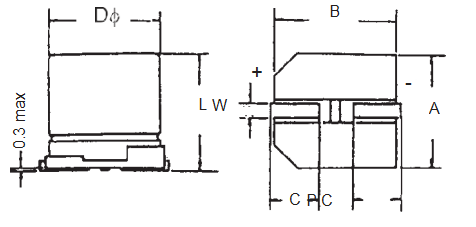

ΑΠΟΣΤΑΣΗ ΚΑΙ ΔΙΑΜΕΤΡΟΣ ΤΑΞΙΩΝ
| φD±0,5 | μεγάλο | A±0,2 | B±0,2 | C±0,2 | W | P±0,2 |
| 4 | 5.3±0,2 | 4.3 | 4.3 | 2.0 | 0.5 να 0.8 | 1.0 |
| 5 | 5.3±0,2 | 5.3 | 5.3 | 2.3 | 0.5 να 0.8 | 1.5 |
| 6.3 | 5.3±0,2 | 6.6 | 6.6 | 2.7 | 0.5 να 0.8 | 2.0 |
Παράδειγμα αριθμού εξαρτήματος
CALA 100 M 1μι TR 063053
Χαρακτηριστικά
◆ 85°C, 2000 ώρες σίγουρες.
◆ 5.5mm height
◆ Bipolar capacitor
◆ Συμβατό με RoHS
