Υψηλές ηλεκτρολυτικές πυκνωτές κυματισμού ▏5.000hrs ▏cada

Χαρακτηριστικά

Μακροζωία, 105° C, 5,000 με ωράριο
Μικρότερο μέγεθος με μεγάλο επιτρεπόμενο κυμαινόμενο ρεύμα
SlimType

Φύλλο δεδομένων-For-High-Ripple-Electrolytic-Capacitors-▏5000Hrs-▏CADA.pdf (3262 λήψεις )

Προδιαγραφές

Αντικείμενα	Εκτέλεση
Ζωή	στο 105 ° C 5,000 Ώρες
Θερμοκρασία.	400V						420 ~ 450V
	-40 °C ~ +105 ° C						-25 °C ~ +105 ° C
Ανοχή χωρητικότητας	+20% (στα 120Hz, 20 ° C)
Ρεύμα διαρροής (στο 20 ° C)	Φορά		μετά 5 πρακτικά
	Ρεύμα διαρροής		βιογραφικό < 1,000 I = 0,03 CV + 15(μΑ)					βιογραφικό > 1,000 I = 0,02CV+25 ( ΕΝΑ)
	Όπου C = ονομαστική χωρητικότητα σε μF. V = ονομαστική τάση εργασίας συνεχούς ρεύματος σε V.
Συντελεστής διαρροής (Tan δ στα 120Hz, 20° C)	Ονομαστική τάση		400	420	450
	Ταν δ (μέγ)		0.24	0.24	0.24
Χαρακτηριστικά χαμηλής θερμοκρασίας (στα 120Hz)	Ο λόγος σύνθετης αντίστασης δεν πρέπει να υπερβαίνει τις τιμές που δίνονται στον παρακάτω πίνακα.
	Ονομαστική τάση				400	420	450
	Αντίσταση	Ζ (-25° C) / Ζ (+20 ° C)			5	6	6
	Αναλογία	Ζ (-40° C) / Ζ (+20° C)			6	—	—
Δοκιμή ζωής φορτίου	Ώρα δοκιμής			5,000 ώρες
	Αλλαγή χωρητικότητας			Εντός + 20% αρχικής αξίας
	Συντελεστής διαρροής			Λιγότερο από 200% καθορισμένης αξίας
	Ρεύμα διαρροής			Εντός της καθορισμένης τιμής
	* Οι παραπάνω προδιαγραφές πρέπει να πληρούνται κατά την επαναφορά των πυκνωτών 20 °C μετά την ονομαστική τάση που εφαρμόζεται με το ονομαστικό ρεύμα κυματισμού για 5,000 ώρες στις 105 ° C.
	Ώρα δοκιμής			1,000 ώρες
Δοκιμή διάρκειας ζωής	Αλλαγή χωρητικότητας			Εντός + 20% αρχικής αξίας
	Συντελεστής διαρροής			Λιγότερο από 200% καθορισμένης αξίας
	Ρεύμα διαρροής			Εντός της καθορισμένης τιμής
	* Οι παραπάνω προδιαγραφές πρέπει να πληρούνται κατά την επαναφορά των πυκνωτών 20 °C μετά την έκθεσή τους για 1,000 ώρες στις 105 °C χωρίς εφαρμοζόμενη τάση. Εφαρμόζεται η ονομαστική τάση στους πυκνωτές πριν τις μετρήσεις. (Ανατρέξτε στο JIS C 5101-4 4.1).
Ρεύμα κυματισμού & Πολλαπλασιαστές Συχνότητας	Συχν. (Hz)		60	120	500	1κ	10k επάνω
	Πολλαπλασιαστές		0.80	1.00	1.25	1.40	1.50
Άλλα Πρότυπα	JIS C 5101-4

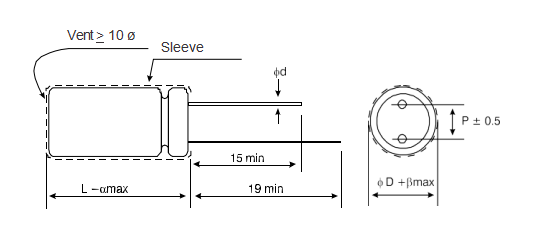

ΔΙΑΣΤΑΣΕΙΣ Μονάδα: mm

φD	10	12.5	16	18
Π	5.0	5.0	7.5	7.5
φd	0.6		0.8
ένα	2.0
R	0.5

ΔΙΑΣΤΑΣΕΙΣ & ΕΠΙΤΡΕΠΤΟΣ ΚΥΜΑΤΙΣΜΟΣ ΡΕΥΜΑ

V. ΫΟ	Καπάκι. (μF)	10φ			12.5φ			16φ			18φ
		φD x L	Ρεύμα κυματισμού		φD x L	Ρεύμα κυματισμού		φD x L	Ρεύμα κυματισμού		φD x L	Ρεύμα κυματισμού
		φD x L	120 Hz	100k Hz	φD x L	120 Hz	100k Hz	φD x L	120 Hz	100k Hz	φD x L	120 Hz	100k Hz
400V (2σολ)	33	10 x 35	320	480
	39	10 x 40	380	570	12.5 x 30	380	570
	47	10 x 45	425	638
	56	10 x 50	490	735	12.5 x 35	475	713
	68				12.5 x 40	550	825	16 x 31.5	530	795
	82				12.5 x 45	615	923	16 x 35.5	605	908
	100				12.5 x 50	690	1,035	16 x 40	740	1,110
	120							16 x 45	795	1,193	18 x 36	730	1,095
	150							16 x 50	865	1,300	18 x 45	910	1,365
420V (2Π)	33	10 x 40	350	525
	39	10 x 45	390	585	12.5 x 30	380	570
	47	10 x 50	445	668	12.5 x 35	410	615
	56				12.5 x 40	490	735	16 x 31.5	475	713
	68				12.5 x 45	560	840	16 x 35.5	550	825
	82				12.5 x 50	625	938	16 x 40	630	945
	100							16 x 45	750	1,125	18 x 36	675	1,013
	120							16 x 50	865	1,298	18 x 40 18 x 45	810 825	1,238 1,215
	150										18 x 45 18 x 50	950 950	1,425 1,425
450V (2W )	33	10 x 45	315	475	12.5 x 30	350	525
	39	10 x 50	360	545	12.5 x 35	400	600
	47				12.5 x 40	425	683	16 x 31.5	455	683
	56				12.5 x 45	500	750	16 x 35.5	560	750
	68				12.5 x 50 12.5 x 50	540 625	810 938	16 x 40 16 x 35.5	590 530	885 795
	82							16 x 45	675	1,013	18 x 36 18 x 32	645 585	968 875
	100							16 x 50	785	1,178	18 x 40 18 x 36	740 685	1,110 1,025
	120										18 x 45 18 x 40	825 790	1,238 1,185
	150										18 x 50	950	1,425

Χαρακτηριστικά
◆ Μεγάλη διάρκεια ζωής,105° C,5,000ώρες σίγουρες
◆ Μικρότερο μέγεθος με μεγάλο επιτρεπόμενο ρεύμα κυματισμού
◆ SlimType

◆ Συμβατό με Rohs
