Αξονικοί οδηγοί πολυστρωματικών κεραμικών πυκνωτή | CCCA
Χαρακτηριστικά
◆ Συμμορφωμένη επίστρωση, μικροσκοπικά μεγέθη, 0.3pF – 2.2uf
◆ Ευρύ φάσμα χωρητικότητας, ανοχή, TC, και τάση
◆ C0G (NP0), X7R, Συντελεστές θερμοκρασίας Z5U και Y5V
◆ Δημοφιλείς τιμές διαθέσιμες από το απόθεμα
Προδιαγραφές
| Jinpei
Τύπος |
WVDC1 |
Εύρος ΧΩΡΗΤΙΚΟΤΗΤΑΣ |
μεγάλο (Μήκος σώματος, Μέγ) |
ρε (Διάμετρος σώματος, Μέγ) |
ρε (Οδήγησέ Τον) |
||
| C0G (NPO) | X7R | Z5U/Y5V 2 | |||||
|
CCCA05 |
25
50 100 |
0.3 – 1000pF
0.3 – 1000pF 0.5 – 820pF |
100pF – 0.15uf
100pF- 0.10uf 100pF- 0.01uf |
1000pF – 1.0uf
1000pF – 0.47uf 1000pF- 0.068uf |
0.150
[3.8] |
.100
[2.54] |
018 ±.003
[0.45 ±.08] |
|
CCCA10 |
25
50 100 |
0.5 – 2700pF
0.5 – 2200pF 0.5 – 1000pF |
100pF – 0.22uf
100pF- 0.10uf 100pF- 0.033uf |
1000pF – 1.2uf
1000pF – 1.0uf 1000pF- 0.10uf |
0.170
[4.32] |
.100
[2.54] |
.018 ±.003
[0.45 ±.08] |
|
CCCA12 |
25
50 100 |
0.5 – 5600pF
0.5 – 4700pF 0.5 – 3300pF |
100pF – 1.0uf
100pF- 0.47uf 100pF- 0.10uf |
1000pF – 2.2uf
1000pF – 1.0uf 1000pF- 0.10uf |
0.200
[5.1] |
.118
[3.0] |
.018 ± .003
[0.45 ± .08] |
ΔΙΗΛΕΚΤΡΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ (τυπικός)
| ΕΙΔΟΣ | ΔΟΝΤΙ ΤΡΟΧΟΥ (NPO) | X7R | Y5V (Z5U) 2 |
| Καπάκι. Σειρά, Τιμές Ε12 | 0.3 pF- 5,600 pF | 100 pF – 1uf | 1,000 pF – 2.2uf |
| Ανοχή χωρητικότητας | <10pF: ±.1pF, .25pF, .5pF (std)
10pF: ±1%, ±2%, ± 5%(std),± 10% |
± 5%, ± 10% (std),
±20% |
±20% (std), +80/- 20% |
| Εύρος θερμοκρασίας λειτουργίας | -55°C έως +125 °C | -55°C έως +125 °C | -30°C έως +85 °C |
| Χαρακτηριστικά Θερμοκρασίας | 0 ± 30 ppm/°C 3 | ±15% max πάνω από το εύρος op.temp | +22%/-82%(+22%/-56%)
μέγιστο εύρος θερμοκρασίας λειτουργίας |
| Γηράσκων (απώλεια ανώτατου ορίου/ώρα δεκαετίας) | αμελητέος | 2% | 7% |
| Συντελεστής Τάσης ( C@ max V) | αμελητέος | -50% to+10% typ | -80% to+20% typ |
| Συντελεστής διαρροής (1KHz) | 0.15% (+25° C & +125° C)
1.0VRMS, 1MHz για τιμές<1000pF |
2.5% Μέγ., 1VRMS | 4.0% Μέγ. 0.5 VRMS |
| Αντοχή μόνωσης 25°C
(MIL-STD-202-METHOD-302) |
100G ή 1000M -uF
όποιο είναι λιγότερο |
100G ή 1000M -uF
όποιο είναι λιγότερο |
10G ή 1000M -uF
όποιο είναι λιγότερο |
| Διηλεκτρική Αντοχή | 2.5x βαθμολογία VDC | 2.5x βαθμολογία VDC | 2.5x βαθμολογία VDC |
| Τεστ Ζωής (1000 ώρες) | 2x ονομαστική τάση @+125°C
ντο<3% ή περούκα 0,25pF |
2x ονομαστική τάση στους +125°C
ντο<20% |
1.5x ονομαστική τάση στους +85°C
ντο<30% |
ΕΙΣΑΓΩΓΗ
Κατασκευή πολλαπλών στρωμάτων υψηλής πυκνότητας που επιτρέπει μια διευρυμένη
εύρος τιμών. Τα σώματα είναι μονωμένα με ιδιόκτητο
επιβραδυντική φλόγα εποξειδική επίστρωση για ανώτερο περιβάλλον
προστασία και διηλεκτρική αντοχή. Μη τυπικές τιμές,

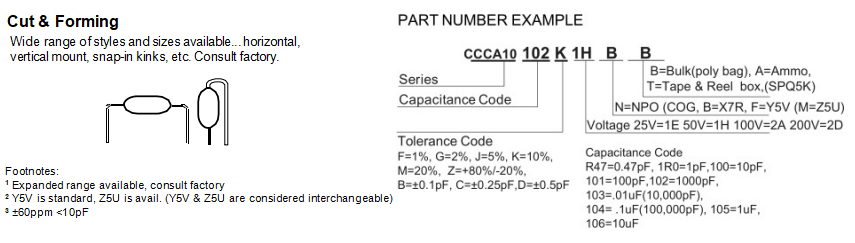

αυξημένες τιμές τάσης, προσαρμοσμένη σήμανση, στρατιωτικός έλεγχος,
τομή & σχημάτισαν οδηγεί, και τα λοιπά., είναι διαθέσιμα. Ταιριασμένα σετ και
διατίθενται επίσης δίκτυα.
