Γενικός πυκνωτής μεμβράνης METALLIDE | Cdab

Χαρακτηριστικά

◆Εύρος θερμοκρασίας: -40~115℃
◆ Εύρος χωρητικότητας: 0.01~ 10UF
◆ Ανοχή χωρητικότητας: 5% 10% 20%
◆ Ονομαστική τάση 100VDC ~ 630VDC

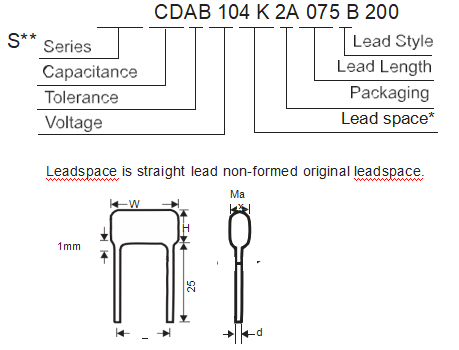

Παράδειγμα αριθμού εξαρτήματος

ΑΝΟΧΗ

Κώδικας	Ανοχή
J	+ 5%
K	+ 10%
M	+ 20%

ΚΩΔΙΚΟΣ ΧΩΡΗΤΙΚΟΤΗΤΑΣ

φά	0.01	0.047	0.1	0.47	1.0	4.7	10
pF	10000	47000	100000	470000	–	–	–
Κώδικας	103	473	104	474	105	475	106

ΟΝΟΜΑΣΤΙΚΗ ΤΑΣΗ

WV	100	250	400	630
Κώδικας	2ΕΝΑ	2μι	2σολ	2J

ΠΑΡΑΔΕΙΓΜΑΤΑ ΣΤΥΛ ΜΟΛΥΒΟΥ

ΣΥΣΚΕΥΑΣΙΑ

Meth	ορε	Ογκος	Πυρομαχικά	Καρούλι
Κώδικας		σι	ΕΝΑ	R

ΤΑΙΝΙΑ ΚΩΔ (Διάστημα απαγωγών σε ταινία, αν κολληθεί με ταινία)

Διάστημα	5.0mm	7.5mm	10mm	15mm
Συσκευασία	Α ή Ρ	Α ή Ρ	ΕΝΑ	ΕΝΑ
Κώδικας	RT1	RT2	RT3	RT4

ΑΚΤΙΝΙΚΗ ΔΙΑΣΤΑΣΗ ΜΟΛΥΔΙΟΥ

* Το Leadspace είναι ευθεία μη διαμορφωμένο πρωτότυπο Leadspace

mm	5.0	7.5	10	15	22.5	27.5
Κώδικας	050	075	100	150	225	275

ΜΗΚΟΣ ΜΟΛΥΔΙΟΥ ΑΠΟ ΤΟ ΚΑΘΙΣΜΑ

(Μαζική συσκευασία και είναι + 1mm όταν < 10mm, διαφορετικά είναι ονομαστική)

mm	5	10	15	20	25
Κώδικας	050	100	150	200	250

ΜΟΛΥΔΥΤΙΚΟ ΣΤΥΛ

Κώδικας	Στυλ
μικρό	Ευθεία
K	Kink-In (Απέχω)
φά	Φόρμα έξω **
εγώ	Φόρμα Εισαγωγή**

** Για χύδην συσκευασία με διαμορφωμένους αγωγούς, προσθέστε ένα επιπλέον 3 κωδικός απόστασης ψηφίων στο τέλος του αριθμού εξαρτήματος.

ΜΕΓΙΣΤΕΣ ΔΙΑΣΤΑΣΕΙΣ (mm)

	W . V.	1 0 0 V ρε ντο ( 2 ΕΝΑ )					2 5 0 V ρε ντο ( 2 μι )					4 0 0 V ρε ντο ( 2 σολ ) / 4 5 0 V ρε ντο ( 2 W )					6 3 0 V ρε ντο ( 2 J )
µ F	C o d e	W	H	Τ	Π	d Φ	W	H	Τ	Π	d Φ	W	H	Τ	Π	d Φ	W	H	Τ	Π	d Φ
0 .0 1	1 0 3																13 .0	8 .0	5.0	10 .0	0 .6
0 .0 1 2	1 2 3																13 .0	8 .5	5.0	10 .0	0 .6
0 .0 1 5	1 5 3											10 .5	8.0	4 .5	7.5	0 .6	13 .0	9 .5	5.5	10 .0	0 .6
0 .0 1 8	1 8 3											10 .5	8.5	5 .0	7.5	0 .6	13 .0	11 .0	5.5	10 .0	0 .6
0 .0 2 2	2 2 3											10 .5	8.5	5 .0	7.5	0 .6	13 .0	11 .5	6.0	10 .0	0 .6
0 .0 2 7	2 7 3											10 .5	9.0	5 .5	7.5	0 .6	13 .0	12 .0	6.5	10 .0	0 .6
0 .0 3 3	3 3 3											10 .5	9.5	6 .0	7.5	0 .6	13 .0	12 .5	7.0	10 .0	0 .6
0 .0 3 9	3 9 3						10 .5	8 .0	4 .0	7 .5	0 .6	13 .0	8.5	4 .5	10 .0	0 .6	13 .0	14 .0	7.0	10 .0	0 .6
0 .0 4 7	4 7 3						10 .5	8 .0	4 .5	7 .5	0 .6	9.5	7.5	4 .0	7.5	0 .6	13 .0	9 .0	5 .5	10 .0	0 .6
												13 .0	9.0	5 .0	10 .0	0 .6
0 .0 5 6	5 6 3						10 .5	8 .5	5 .0	7 .5	0 .6	13 .0	9.5	5 .5	10 .0	0 .6	18 .5	11 .0	5.5	15 .0	0 .8
0 .0 6 8	6 8 3						10 .5	8 .5	5 .0	7 .5	0 .6	13 .0	11 .0	5 .5	10 .0	0 .6	18 .5	11 .5	6.0	15 .0	0 .8
0 .0 8 2	8 2 3						10 .5	9 .5	5 .5	7 .5	0 .6	13 .0	11 .5	5 .5	10 .0	0 .6	18 .5	12 .0	6.5	15 .0	0 .8
0 .1	1 0 4	10 .5	7 .5	4.0	7 .5	0 .6	10 .5	10 .0	6 .0	7 .5	0 .6	12 .0	9.0	5 .0	10 .0	0 .6	18 .5	12 .0	6.0	15 .0	0 .8
0 .1 2	1 2 4	10 .5	7 .5	4.0	7 .5	0 .6	10 .5	10 .5	6 .5	7 .5	0 .6	18 .5	10 .5	5 .0	15 .0	0 .8	18 .5	14 .5	7.0	15 .0	0 .8
0 .1 5	1 5 4	10 .5	8 .0	4.5	7 .5	0 .6	10 .5	11 .0	7 .0	7 .5	0 .6	18 .5	11 .5	5 .5	15 .0	0 .8	18 .5	15 .5	8.0	15 .0	0 .8
0 .1 8	1 8 4	10 .5	8 .5	5.0	7 .5	0 .6	13 .0	9 .0	4 .5	10 .0	0 .6	18 .5	12 .0	6 .0	15 .0	0 .8	18 .5	16 .0	8.5	15 .0	0 .8
0 .2 2	2 2 4	10 .5	8 .5	5 .0	7 .5	0 .6	10 .3	11 .0	6 .1	7 .5	0 .6	11 .3	4.3	7 .0	10 .0	0 .8	11 .3	11 .3	7.0	10 .0	0 .6
							13 .0	11 .0	5 .0	10 .0	0 .6	18 .5	13 .5	6 .0	15 .0	0 .8	18 .5	16 .5	9.0	15 .0	0 .8
0 .2 7	2 7 4	10 .5	9 .5	5.5	7 .5	0 .6	13 .0	11 .5	6 .0	10 .0	0 .6	18 .5	14 .0	7 .0	15 .0	0 .8	26 .5	16 .5	7.5	22 .5	0 .8
0 .3 3	3 3 4	10 .5	10 .0	6 .0	7 .5	0 .6	12 .0	12 .0	6 .5	7 .5	0 .6	12 .0	12 .0	7 .5	10 .0	0 .6	26 .5	17 .0	8 .5	22 .5	0 .8
							13 .0	12 .0	6 .5	10 .0	0 .6	18 .5	15 .0	7 .5	15 .0	0 .8
0 .3 9	3 9 4	10 .5	10 .5	6.0	7 .5	0 .6	18 .0	9 .0	5 .0	15 .0	0 .6	18 .5	15 .5	8 .5	15 .0	0 .8	26 .5	17 .0	9.0	22 .5	0 .8
0 .4 7	4 7 4	10 .5	12 .0	6.0	7 .5	0 .6	18 .5	13 .0	5 .5	15 .0	0 .8	18 .5	17 .5	8 .5	15 .0	0 .8	26 .5	18 .0	10 .0	22 .5	0 .8
0 .5 6	5 6 4	13 .0	11 .0	5.5	10 .0	0 .6	18 .5	13 .0	6 .0	15 .0	0 .8	26 .0	16 .0	7 .5	22 .5	0 .8	26 .5	18 .0	11 .0	22 .5	0 .8
0 .6 8	6 8 4	13 .0	11 .5	6.0	10 .0	0 .6	18 .5	13 .5	6 .0	15 .0	0 .8	26 .0	17 .0	8 .0	22 .5	0 .8	26 .0	21 .5	12 .5	22 .5	0 .8
0 .8 2	8 2 4	13 .0	13 .0	6.0	10 .0	0 .6	18 .5	14 .0	7 .0	15 .0	0 .8	26 .0	17 .5	9 .0	22 .5	0 .8	31 .0	21 .0	12 .0	27 .5	0 .8
1	1 0 5	13 .0	14 .0	6.5	10 .0	0 .6	18 .5	15 .0	8 .5	15 .0	0 .8	26 .0	18 .5	1 0 .0	22 .5	0 .8	31 .0	22 .0	13 .5	27 .5	0 .8
1 .2	1 2 5	18 .5	12 .5	5.5	15 .0	0 .8	18 .5	15 .5	8 .5	15 .0	0 .8	26 .0	20 .0	1 1 .0	22 .5	0 .8	31 .0	23 .5	15 .0	27 .5	0 .8
1 .5	1 5 5	18 .5	13 .5	6.0	15 .0	0 .8	18 .5	16 .5	9 .5	15 .0	0 .8	31 .0	19 .5	1 1 .0	27 .5	0 .8	31 .0	26 .5	16 .0	27 .5	0 .8
1 .8	1 8 5	18 .5	14 .0	6.5	15 .0	0 .8	26 .0	16 .0	7 .5	22 .5	0 .8	31 .0	21 .0	1 2 .0	27 .5	0 .8	31 .0	28 .0	18 .0	27 .5	0 .8
2 .2	2 2 5	18 .5	15 .0	7.0	15 .0	0 .8	26 .0	17 .0	8 .5	22 .5	0 .8	31 .0	23 .5	1 3 .0	27 .5	0 .8	31 .0	30 .5	20 .0	27 .5	0 .8
2 .7	2 7 5	18 .5	16 .0	7.5	15 .0	0 .8	26 .0	18 .0	9 .5	22 .5	0 .8
3 .3	3 3 5	18 .5	16 .5	8.5	15 .0	0 .8	26 .0	19 .0	10 .5	22 .5	0 .8
3 .9	3 9 5	26 .0	16 .0	7.0	22 .5	0 .8	26 .0	21 .5	10 .5	22 .5	0 .8
4 .7	4 7 5	26 .0	17 .0	7.5	22 .5	0 .8	26 .0	22 .0	12 .0	22 .5	0 .8
5 .6	5 6 5	26 .0	17 .5	8.0	22 .5	0 .8	31 .0	22 .0	12 .0	27 .5	0 .8
6 .8	6 8 5	26 .0	18 .5	9.0	22 .5	0 .8	31 .0	23 .5	13 .0	27 .5	0 .8
8 .2	8 2 5	26 .0	20 .0	10 .0	22 .5	0 .8	31 .0	25 .0	14 .5	27 .5	0 .8
1 0	1 0 6	26 .0	21 .0	11 .5	22 .5	0 .8	31 .0	26 .5	16 .5	27 .5	0 .8

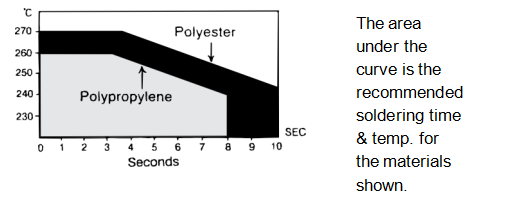

ΣΥΓΚΟΛΛΗΣΗ

ΔΙΑΓΡΑΜΜΑ ΚΩΔΙΚΟΥ ΑΚΤΙΝΗΤΙΚΗΣ ΤΑΠΗΣ

Προδιαγραφές

Περιγραφή	Επιστολή	Διάσταση (mm)
		RT2	RT3	RT4	Τολ.
Διάμετρος καλωδίου μολύβδου	ρε	0.5 / 0.6	0.6	0.6 / 0.8	+ 0.05
Tape Pitch	Π	12.7	12.7	25.4	+ 1
Τρύπα τροφοδοσίας	ΤΑΧΥΔΡΟΜΕΙΟ	12.7	12.7	12.7	+ 0.2
Κεντράρισμα του καλωδίου μολύβδου	P1	2.6 / 3.75	7.7	5.2	+ 0.7
Κεντράρισμα του Σώματος	P2	6.35	12.7	12.7	+ 1.3
Διάστημα απαγωγών (Πίσσα)	φά	7.5	10	15	+ 0.6; -0.1
Ευθυγράμμιση εξαρτημάτων	Δh	0	0	0	+ 2
Ύψος εξαρτήματος από το Tape Center	H	18.5	18.5	18.5	+ 0.5
Πλάτος ταινίας φορέα	W	18	18	18	+ 1; -0.5
Κρατήστε πατημένο το πλάτος ταινίας	WO	6	9	10	Ελάχ
Θέση τρύπας	W1	9	9	9	+ 0.5
Κρατήστε πατημένο τη θέση της ταινίας	W2	3	3	3	Μέγ
Διάμετρος οπής τροφοδοσίας	Κάνω	4	4	4	+ 0.2
Πάχος ταινίας	t	0.5	0.5	0.5	+ 0.2
Εικόνα	σύκο	1.2 ή 3	4	4



Παρατήρηση: *Επίδομα συσσωρευμένου βήματος μικρότερο από 1 mm στο άθροισμα των 20 γήπεδα.

*Συνεχές κενό στοιχείο μικρότερο από 3 διαδοχικά κομμάτια.

*Συνολικά κενό σε έναν τροχό λιγότερο από 1%.

ΕΙΣΑΓΩΓΗ
Η σειρά CDAB είναι κατασκευασμένη με διηλεκτρικό μεταλλικό φιλμ πολυεστέρα, επίστρωση σκόνης από χαλκό και εποξειδική ρητίνη. Είναι κατάλληλα για μπλοκάρισμα, σύζευξη, αποσύνδεση, φιλτράρισμα, κύκλωμα χρονισμού παράκαμψης και ιδανικό για χρήση σε τηλεπικοινωνιακό εξοπλισμό, εξοπλισμός επεξεργασίας δεδομένων, βιομηχανικό όργανο, συστήματα αυτόματου ελέγχου και άλλος γενικός ηλεκτρονικός εξοπλισμός.
