Snap-in-elektrolyyttiset kondensaattorit ▏105 ℃ 5000 tuntia ▏cava
Piirteet
Snap-in, 105° C
5,000 hour life
Snap-in, 105° C
5,000 hour life
Tekniset tiedot
| Kohteet | Suorituskyky | |||||||
| Käyttölämpötila-alue | -25°C ~ +105 °C | |||||||
| Kapasitanssitoleranssi | +20% (120 Hz:llä, 20° C) | |||||||
| Vuotovirta (20 ° C: ssa) | I = 0,01 CV tai 3 mA sen mukaan, kumpi on pienempi (jälkeen 5 minuuttia) Jossa, C= rated capacitance in µF. V = nimellinen tasavirtakäyttöjännite V. | |||||||
| Häviökerroin (Tanδ taajuudella 120 Hz, 20° C) | Nimellisjännite | 200 | 250 | 350 | 400 | 450 | ||
| Tan (max) | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | |||
|
Alhaisen lämpötilan ominaisuudet (120 Hz:llä) |
Impedanssisuhde ei saa ylittää alla olevassa taulukossa annettuja arvoja. | |||||||
| Nimellisjännite | 200 | 250 | 350 | 400 | 400 | |||
| Impedanssi
Suhde |
Z(-25° C)/Z(+20° C) | 4 | 4 | 4 | 8 | 8 | ||
|
Kuormituksen kestotesti |
Testiaika | 5,000 Hrs | ||||||
| Kapasitanssin muutos | Sisällä +20% alkuperäisestä arvosta | |||||||
| Häviökerroin | Vähemmän kuin 250% määritellystä arvosta | |||||||
| Vuotovirta | Määritetyn arvon sisällä | |||||||
| * Yllä olevat vaatimukset täyttyvät, kun kondensaattorit palautetaan sen jälkeen 20 °C:seen
haettu nimellisjännite 5,000 tuntia 105°C:ssa |
||||||||
|
Säilyvyystesti |
Testiaika | 1,000 Hrs | ||||||
| Kapasitanssin muutos | Sisällä +20% alkuperäisestä arvosta | |||||||
| Häviökerroin | Vähemmän kuin 150% määritellystä arvosta | |||||||
| Vuotovirta | Määritetyn arvon sisällä | |||||||
| * The above specifications shall be satisfied when the capacitors are restored to 20°C after exposing
niitä varten 1,000 tuntia 105°C:ssa ilman jännitettä. Nimellisjännite tulee asettaa kondensaattoreihin ennen mittauksia (Katso JIS C 5102) |
||||||||
| Ripple Current & Taajuuskertoimet | Taaj. (Hz) | 50/60 | 120 | 300 | 1K -k - | 10K -k -
ylös |
||
| Kerroin | 0.8 | 1.0 | 1.1 | 1.3 | 1.4 | |||
| Muut standardit | JIS C 5101-4 | |||||||

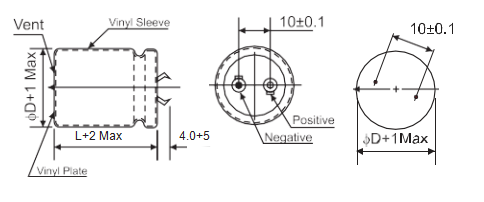

SNAPIN TERMINAALIN TYYPPI
Osanumeroesimerkki
Piirteet
◆ Has a snap-in terminal which can solder to PCB directly and need not fixture to save processing time.
◆ Suitable for electronic equipment with medium-high voltage circuits. Painetun piirilevyn liittimen snap-in-tyyppi ja korvakeliitintyyppi saatavana.
◆ 5,000 Hour Life
