Yleiset elektrolyyttiset kondensaattorit ▏105 ℃▏400 ~ 450 V ▏cafa

Piirteet

Pitkäikäinen, 105 ℃, 2,000 tuntia varmistettu
Pienempi koko suurella sallitulla aaltoiluvirralla
SlimType

Datasheet-For-General-Electrolytic-Capacitors-▏105-℃▏400450V-▏CAFA.pdf (3413 lataukset )

Tekniset tiedot

Kohteet	Suorituskyky
Elämä	klo 105 ° C 2000 Tuntia
Käyttölämpötila	400V				420 ~450V
	-40 °C ~ +105 ° C				-25 °C ~ +105 ° C
Kapasitanssitoleranssi	+20% (120 Hz:llä, 20 ° C)
Vuotovirta (klo 20 ° C)	Aika		jälkeen 5 minuuttia
	Vuotovirta		CV < 1,000 I = 0,03 CV + 15(µA)			CV > 1,000 I = 0,02CV+25 (µA)
	Missä C = nimelliskapasitanssi µF. V = nimellinen tasavirtakäyttöjännite V
Häviökerroin (Tan δ taajuudella 120 Hz, 20° C)	Nimellisjännite		400	420	450
	Tan δ (max)		0.24	0.24	0.24
Matala lämpötila Ominaispiirteet (120 Hz:llä)	Impedanssisuhde ei saa ylittää alla olevassa taulukossa annettuja arvoja
	Nimellisjännite			400	420	450
	Impedanssi	Z (-25° C) / Z (+20 ° C)		5	6	6
	Suhde	Z (-40° C) / Z (+20° C)		6	—	—
Kuormituksen kestotesti	Testiaika		2,000 tuntia
	Kapasitanssin muutos		Sisällä + 20% alkuperäisestä arvosta
	Häviökerroin		Vähemmän kuin 200% määritellystä arvosta
	Vuotovirta		Määritetyn arvon sisällä
	* Yllä olevat vaatimukset täyttyvät, kun kondensaattorit palautetaan 20 °C nimellisjännitteen jälkeen, jossa on nimellinen aaltoiluvirta 2,000 klo klo 105 ° C
	Testiaika		1,000 tuntia
Säilyvyystesti	Kapasitanssin muutos		Sisällä + 20% alkuperäisestä arvosta
	Häviökerroin		Vähemmän kuin 200% määritellystä arvosta
	Vuotovirta		Määritetyn arvon sisällä
	* Yllä olevat vaatimukset täyttyvät, kun kondensaattorit palautetaan 20 °C niiden altistamisen jälkeen 1,000 klo klo 105 °C ilman jännitettä. Nimellisjännite tulee asettaa kondensaattoreihin ennen mittauksia. (Katso JIS C 5101-4 4.1)
Ripple Current & Taajuuskertoimet	Taaj. (Hz)		60	120	500	1k	10k ylös
	Kertoimet		0.80	1.00	1.25	1.45	1.50
Muut standardit	JIS C 5101-4

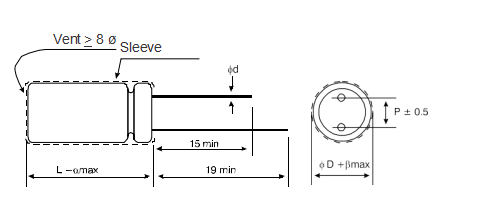

MITAT

Yksikkö: mm

φD	8	10	12.5	16	18
P	3.5	5.0	5.0	7.5	7.5
φd	0.6			0.8
eräs	2.0
R -	0.5

MITAT & SALLITTU RIPPLE NYKYINEN

V. DC	Korkki . (µF )	8f			10f			12.5f			16f			18f
		φD x L	Ripple Current		φ D x L	Ripple Current		φ D x L	Ripple Current		φ D x L	Ripple Current		φ D x L	Ripple Current
		φD x L	120 Hz	100k Hz	φ D x L	120 Hz	100k Hz	φ D x L	120 Hz	100k Hz	φ D x L	120 Hz	100k Hz	φ D x L	120 Hz	100k Hz
400V (2G)	15	8 x 30	190	285
	22	8 x 35	250	375
	27	8 x 40	300	450	10 x 30	245	370
	33	8 x 45	350	525	10 x 35	295	445
	39	8 x 50	390	585	10 x 40	345	515
	47				10 x 45	400	600
	56				10 x 50	450	675	12.5 x 30	470	705
	68							12.5 x 35	540	810
	82							12.5 x 40	620	930
	100
	120										16 x 35.5 16 x 40	800 840	1,200 1,260
	150										16 x 45	940	1,410
	180										16 x 50	1050	1,575	18 x 40	1,060	1,590
	220													18 x 45	1,200	1,800
420V (2P)	15	8 x 30	195	293
	22	8 x 35	255	383
	27	8 x 45	320	480	10 x 30	245	370
	33	8 x 50	370	555	10 x 35	295	445
	39				10 x 40	345	515
	47				10 x 45	400	600
	56				10 x 50	450	675	12.5 x 30	470	705
	68							12.5 x 35	540	810
	82							12.5 x 45	630	945
	100							12.5 x 50	730	1,095	16 x 35.5	730	1,095
	120										16 x 40	840	1,260
	150										16 x 45	940	1,410	18 x 35.5	920	1,380
	180										16 x 50	1,050	1,575	18 x 40	1,060	1,590
	220													18 x 50	1,220	1,830
450V (2W -)	15	8 x 30	195	293
	22	8 x 40	270	405	10 x 30	225	330
	27	8 x 45	320	480	10 x 35	265	400
	33	8 x 50	370	555	10 x 40	315	475
	39				10 x 45	360	545
	47				10 x 50	420	625	12.5 x 30	430	645
	56							12.5 x 35	490	735
	68							12.5 x 40	560	840
	82							12.5 x 45	630	945
	100							12.5 x 50	730	1,095	16 x 35.5	730	1,095
	120										16 x 45	840	1,260	18 x 35.5	820	1,230
	150										16 x 50	980	1,470	18 x 40	970	1,455
	150													18 x 45	995	1,490
	180													18 x 45	1,090	1,635
	180													18 x 50	1,140	1,710

Osanumeroesimerkki

CAFA 560 M 2G BK 125 300

Piirteet
◆  Pitkäikäinen, 105 ℃,2,000tuntia varmistettu
◆  SlimType

◆ Rohs-yhteensopiva
