Radiaalinen johtaa monikerroksisen keraamisen kondensaattorin | CCBA

Tiheä monikerrosrakenne mahdollistaa erinomaisen suorituskyvyn ja kapasitanssialueen. Patentoitu palosuojattu epoksipinnoite varmistaa optimaalisen ympäristönsuojelun ja dielektrisen lujuuden. Epätyypilliset arvot, sisään- rypistyneet jännitearvot, mukautettu merkintä, sotilaallinen seulonta, leikata & muodostuneet johdot, jne., ovat saatavilla. Saatavilla myös yhteensopivat sarjat ja verkot.
Datasheet-For-Radial-Leads-Mullayer-Ceramic-Capacitor-CCBA.pdf (2807 lataukset )

Piirteet

◆ Alan laajin valikoima- 0.47pF - 10uF, toleranssit 1%
◆ Tilaa säästävä radiaalinen lyijysuunnittelu
◆ COG (NPO), X7R, Z5U ja Y5V lämpötilakertoimet
◆Teippi- ja kelapakkaus saatavilla
◆ Toimialan vakiokoot
◆ Saatavilla suurjännitemalleja
◆ Leikatut ja muotoillut johdot saatavilla

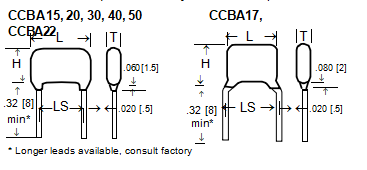

MITAT

Jinpei tyyppi L Max. H Max. T Max. LS ±.024 [0.6]
CCBA15 .165 [4.2] .150 [3.81] .150 [3.81] .100 [2.5]
CCBA17 .150 [3.81] .150 [3.81] .150 [3.81] .200 [5.0]
CCBA20 .200 [5.08] .200 [5.08] .150 [3.81] .100 [2.5]
CCBA22 .200 [5.08] .200 [5.08] .150 [3.81] .200 [5.0]
CCBA30 .300 [7.62] .217 [5.5] .150 [3.80] .200 [5.0]
CCBA40 .413 [10.5] .394 [10] .165 [4.2] .217 [5.5]
* CCBA50 .492 [12.5] .433 [11] .165 [4.2] .295 [7.5]



BODY TYLE (lisätyylejä saatavilla)

DIELEKTRI OMINAISUUDET (tyypillinen)

KOHDE (NPO N) X7R B Y5V F (Z5U M) 2
Korkki. Etäisyys, E12 arvot 0.47 pf- 0.1uF 330 pf – 1uF 1,000 pF -10uF
Kapasitanssitoleranssi <10pf: ±.1pF, .25pf, .5pf (std)

³10pF: ±1 %, ±2 %, ± 5%(std), ± 10%

 ± 5%, ± 10% (std),

± 20%

 ± 20% (std), +80/- 20%
Käyttölämpötila-alue -55°C - +125 °C -55°C - +125 °C -30° C - +85 ° C
Lämpötilaominaisuudet 0 ± 30 ppm/°C 3 ±15 % maksimi käyttölämpötila-alueella +22%/-82% (+22%/-56%)

max yli käyttölämpötila-alueen
Ikääntyminen (cap menetys / vuosikymmen hr) mitätön 2% 7%
Jännitekerroin (DC@ max V) mitätön -50% +10% tyyppi -80% +20% tyyppi
Häviökerroin (1KHz,25° C) 0.15% (+25° C & +125° C)

1.0VRMS, 1MHz arvoille<1000pf

 2.5% Max., 1VRMS 4.0% Max. 0.5 VRMS
Eristysvastus 25°C (MIL-STD-202-METHOD-302) 100GW tai 1000 MW-uF sen mukaan, kumpi on pienempi 100GW tai 1000 MW-uF sen mukaan, kumpi on pienempi 10GW tai 1000 MW-uF sen mukaan, kumpi on pienempi
Dielektrinen lujuus 3x mitoitettu VDC 3x mitoitettu VDC 3x mitoitettu VDC
Elämäntesti (1000 tuntia) 2x nimellisjännite @+125°C

DC<3% tai 0,25pF peruukki

 2x nimellisjännite +125°C:ssa

DC<20%

 1.5x nimellisjännite +85°C:ssa

DC<30%



KAPASITanssialue

Jinpei TYPE WVDC1 STANDARDIKAPASITanssialue 1
(NPO N )

Std. tol. = 5%

 X7R B

Std. tol. = 10%

 Y5V F(Z5U M) 2

Std. tol. = 20%
CCBA15, CCBA17 25

50

100

 0.47 – 3300pf

0.47 – 2200pf

0.47 – 1000pf

 100pf- 0.22uF

100pf- 0.1uF

100pf- 0.047uF

 .01uF – 1.2uF

.01uF – 1uF 1000pF – 0.1uF
CCBA20,

CCBA22

 25

50

100

 0.47 – 6800pf

0.47 – 4700pf

0.47 – 3900pf

 100pf- 1uF

100pf- 0.47uF

100pf- 0.1uF

 .01uF – 1.2uF

.01uF – 1uF

.01uF – 0.33uF

CCBA30

 25 10 – 10,000pf 470pf- 1uF .1uF – 1.5uF
50 10 – 6800pf 470pf – 1uF .1uF – 1.5uF
100 5 – 4700pf 100pf – 0.22uF .1uF – 1.0uF

CCBA40

 25 10 – 47,000pf 1000pf – 1uF .68uF – 4.7uF
50 10 -27,000pf 1000pf – 1uF .68uF – 3.3uF
100 5 -22,000pf 100pf – 0.47uF .68uF – 2.2uF

CCBA50

 25 1000pf – 0.1uF .01uF – 2.2uF 1uF – 10uF
50 1000pf- 0.047uF .01uF – 2.2uF 1uF – 6.8uF
100 1000pf- 0.033uF .01uF – 1uF 1uF – 2.2uF

1 Laajennettu valikoima saatavilla, ota yhteyttä tehtaaseen

2 Y5V on vakiona, Z5U on saatavilla. (Y5V & Z5U:ta pidetään vaihdettavana)

3 ±60 ppm <10pf

Esittely
Tiheä monikerroksinen rakenne mahdollistaa erinomaisen
suorituskyky ja kapasitanssialue. Patentoitu palonestoaine
epoksipinnoite varmistaa optimaalisen ympäristönsuojelun ja
dielektrinen lujuus. Epätyypilliset arvot, sisään- rypistynyt jännite
arvosanat, mukautettu merkintä, sotilaallinen seulonta, leikata & muodostuneet johdot,
jne., ovat saatavilla. Saatavilla myös yhteensopivat sarjat ja verkot.
