SMD alumiinielektrolyyttikondensaattorit ▏105℃ 2000h ▏matala ESR ▏CAHA
Piirteet
105° C, 2000 tuntia varmistettu
Low Impedance
Replaces RVHSeries
RoHS-yhteensopiva
105° C, 2000 tuntia varmistettu
Low Impedance
Replaces RVHSeries
RoHS-yhteensopiva
Tekniset tiedot
| Esine | Suorituskyky | |||||||||
| Käyttölämpötila. Etäisyys | -55°C ~ + 105° C | |||||||||
| Kapasitanssitoleranssi | ± 20% (120Hz, 20° C) | |||||||||
| Vuotovirta (20°C:ssa) | I = 0,01 CV tai 3 uA (kumpi on suurempi) jälkeen 2 minuuttia, where C=rated capacitance in µF V=rated DC working Volts | |||||||||
| Häviökerroin
Tanδ klo 120 Hz, 20° C |
Nimellisjännite | 6.3 | 10 | 16 | 25 | 35 | ||||
| Tanδ (max) | 0.30 | 0.26 | 0.22 | 0.16 | 0.13 | |||||
| Nimellisjännite | 6.3 | 10 | 16 | 25 | 35 | |||||
| Matala lämpötila
Ominaispiirteet (120 Hz:llä) |
Impedanssisuhde |
Z(-25° C) /Z(+20° C) | 4 | 3 | 2 | 2 | 2 | |||
| Z(-40° C) /Z(+20° C) | 8 | 5 | 4 | 3 | 3 | |||||
|
Elämäntesti |
Testiaika |
Load Life Shelf Life | ||||||||
| 2000 Hrs | 1000 Hrs | |||||||||
| Kapasitanssin muutos | ±20 %:n sisällä alkuperäisestä arvosta | ± 20% alkuperäisestä arvosta | ||||||||
| Häviökerroin | Vähemmän kuin 200% määritellystä arvosta | Vähemmän kuin 200% määritellystä arvosta | ||||||||
| Vuotovirta | Määritetyn arvon sisällä | Määritetyn arvon sisällä | ||||||||
| Testiolosuhteet | 20° C (haetun nimellisjännitteen jälkeen 2000 tuntia klo
105° C |
20°C (varastoinnin jälkeen 1000 tuntia 105°C:ssa
ilman jännitettä) |
||||||||
| Ripple Current & Taajuuskertoimet | VDC(V) Taaj. (Hz) | 50,60 | 120 | 1K -k - | 10K ylös | |||||
| 6.3 ~ ~ 35 | 0.64 | 0.8 | 0.93 | 1.0 | ||||||
| Standardit | Täyttää JIS C:n ominaisuuden W 5141 | |||||||||
ULOTTUVUUS, IMPEDANSSI & SALLITTU ALOITUSVIRTA
Ripple Current mA/rms at 120 Hz, 105° C
Impedanssi : at 100K Hz, 20ºC
| VDC
μf Sisällys |
6.3V (0J -) | 10V (1Eräs) | 16V (1C) | 25V (1E) | 35V (1V) | |||||||||||
| φD x L Imp. mA | φD x L Imp. mA | φD x L Imp. mA | φD x L Imp. mA | φD x L Imp. mA | ||||||||||||
| 47 | 470 | 8 x 10 | 0.45 | 369 | ||||||||||||
| 100 | 101 | 8 x 10 | 0.45 | 369 | 10 x 10 | 0.25 | 553 | |||||||||
| 150 | 151 | 8 x 10 | 0.45 | 369 | ||||||||||||
|
220 |
221 |
8 x 10 |
0.45 |
369 |
10 x 10 | 0.25 | 553 | |||||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
|
330 |
331 |
8 x 10 |
0.45 |
369 |
553 | 10 x 10 | 0.25 | 553 | ||||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
| 470 | 471 |
8 x 10 |
0.45 |
369 |
10 x 10 | 0.25 | 553 | 8 x 10 | 0.45 | 369 | ||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
| 820 | 821 | 10 x 10 | 0.25 | 553 | ||||||||||||
| 1000 | 102 | 10 x 10 | 0.25 | 553 | ||||||||||||

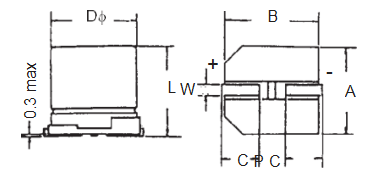

PALJUN VÄLITYS JA HALKAISIJA
| φD±0,5 | Lens | A±0,2 | B±0,2 | C±0,2 | W - | P±0,2 |
| 8 | 10± 0,5 | 8.4 | 8.4 | 3.0 | 0.7 -lla 1.1 | 3.1 |
| 10 | 10± 0,5 | 10.4 | 10.4 | 3.3 | 0.7 -lla 1.1 | 4.7 |
Osanumeroesimerkki
CAHA 470 M 1V TR 080100
Piirteet
◆ 105°C, 2000 tuntia varmistettu
◆ Low Impedance
◆ RoHS-yhteensopiva
