Aksiaalinen lyijy märkä tantalimkondensaattorit ▏half suljettu |CBDA
CBDA Series half-sealed tubular wet tantalum electrolytic capacitors
Polaarisilla aksiaalijohdoilla on pieni koko, alhainen DC-vuoto, vakaat ja erinomaiset suoritukset, korkea luotettavuus ja pitkä käyttöikä. CBDA
Series meets the requirements of Chinese Electronic industry standard SJ/T10030-91,
käytetään laajalti sotilas- ja siviilisovellusten elektronisissa laitteissa, kuten televiestinnässä, ilmailu ja ilmailu.
Yleiset ominaisuudet
Käyttölämpötila-alue: -55X3 ~+125<0(>85<0 nimellisjännitteen pienentämisellä)
Kapasitanssialue: 1 uF~3300uF
Kapasitanssitoleranssi: ± 20%, ± 10%
Jännite: 6.3V ~ 125V
DC-vuoto: klo +20cC, 10^0.001 CR -VR - tai 1 卩 A(Kumpi on suurempi);
at +85P and +125P, I0W0.0080 CR -VR -tai 8 卩 A(Kumpi on suurempi)

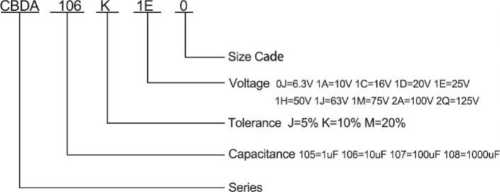

Osanumeroesimerkki

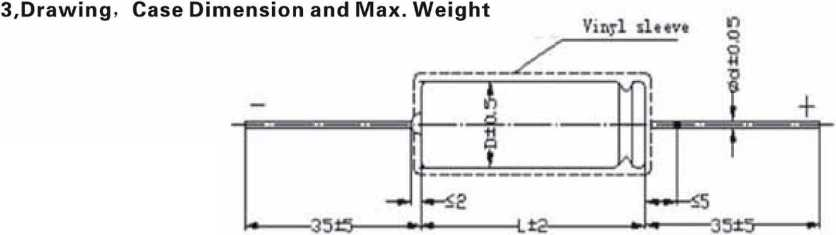

| Koodi | Max. paino(g) | D±0.5 ( mm ) | L±2 ( mm ) |
| 0 | 3 | 5 | 10 |
| 1 | 4 | 5 | 14 |
| 2 | 5 | 6 | 16 |
| 3 | 7 | 8 | 16 |
| 4 | 10 | 8 | 22 |
| 5 | 14 | 10 | 22 |
| 6 | 17 | 10 | 25 |
| 7 | 20 | 10 | 30 |
| 8 | 23 | 10 | 33 |
Nimellinen kapasitanssi, Nimellisjännite. Voltage Derating,Case size and General Characteristics
| Nimellisjännite | Voltage Derating | Case size | Kapasitanssi (mF) | Df(%)Max 25C85C125幻 | lmpedance( K) -55P 100HZ |
| 6.3 | 4 | 0 | 1.0 | 6 | 1800 |
| 0 | 1.5 | 6 | 1400 | ||
| 0 | 2.2 | 6 | 1100 | ||
| 0 | 3.3 | 6 | 700 | ||
| 0 | 4.7 | 6 | 500 | ||
| 0 | 6.8 | 8 | 350 | ||
| 0 | 10 | 8 | 260 | ||
| 0 | 15 | 10 | 200 | ||
| 0 | 22 | 10 | 180 |
Ominaisuudet
CBDA Series half-sealed tubular wet tantalum electrolytic capacitors
Polaarisilla aksiaalijohdoilla on pieni koko,
alhainen DC-vuoto, vakaat ja erinomaiset suoritukset, korkea luotettavuus ja pitkä käyttöikä.
CBDA Series meets the requirements of Chinese Electronic industry standard SJ/T10030-91, käytetään laajalti sotilas- ja siviilisovellusten elektronisissa laitteissa, kuten televiestinnässä, ilmailu ja ilmailu.
RoHS-yhteensopiva
