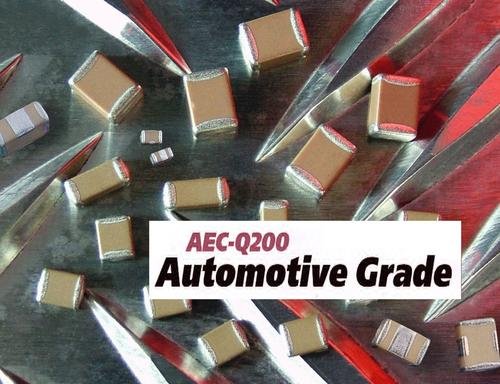

AEC-Q200 mittaustila kondensaattoreille
Huomautus: AEC-Q200:n ympäristötestiolosuhteet perustuvat pääasiassa MIL-STD-202- ja JEDEC22A-104-spesifikaatioihin.. Eri osien testilämpötilat eivät ole vain samoja, vaan myös virtalähde (jännite, nykyinen, ja ladata) vaatimukset. Se on erilainen, korkean lämpötilan varastointi ei sovelleta harhaa ja kuormitusta, mutta korkeassa lämpötilassa käyttöiän tarpeet, lämpötilasykli ja lämpötilan vaikutus, testin tarkoitus ja menetelmä eivät ole samat, lämpötilakierrossa, korkeiden lämpötilan muutosten on säädettävä lämpötilan muutosnopeutta, Lämpöiskua ei käytetä, korkea kosteus tunnetaan yleisesti korkean lämpötilan ja kosteuden testinä, ja kosteudenkestävyys on märkäjäätymistesti.
Testitilan varotoimet: The 1000h test procedure should be performed at intervals of 250h and 500h for high temperature storage (MIL-STD-202-108): [applicable equipment: THS] film capacitor, network low-pass filter, network resistance, heat Sensitive Resistor, Variable Capacitor, Variable Resistor, Ceramic Resonator, EMI Interference Suppressor, EMI Interference Filter: 85°C/1000h Inductor, Transformer, Resistor: 125°C/1000h Varistor: 150°C/1000h Tantalum Capacitor, Ceramic Capacitor , Alumiinielektrolyyttiset kondensaattorit: Maximum Rated Temperature/1000h
High Temperature Service Life (MIL-STD-202-108): [Applicable Devices: THS] Network Low-Pass Filter, Network Resistance: 85°C/1000h EMI Interference Suppressor, EMI Interference Filter: 85°C/1000h/Applied Rated IL tantalum capacitors, keraamiset kondensaattorit: Maximum rated temperature / 1000h / (2/3) ladata / nimellisjännite Aluminum electrolytic capacitors, inductors, transformers: 105 ° C / 1000h Film Capacitance: 1000h / (85 ° C / 125% nimellisjännite, 105 ° C & 125 ° C / 100% nimellisjännite) Resettable fuse: 125 ° C / 1000h Resistance, thermistor, variable capacitance: 125 ° C / 1000h / rated voltage Variable resistance: 125 ° C / 1000h / rated power rheostat: 125 ° C / 1000h/nimellisjännite 85%+ma virta keraaminen resonaattori: 85°C/1000h/nimellinen VDD+1MΩ, rinnakkaisinvertteri, 2X-kide-CL-kapasitanssi kunkin kidejalan ja maadoitettujen kvartsioskillaattorien välillä: 125°C/1000h/nimellinen VDD+1MΩ, rinnakkaisinvertteri, 2X-kristalli-CL-kondensaattori kunkin kidetapin ja maan välissä
Temperature cycling (JEDEC22A-104): [applicable devices: TSR, ESS] Film capacitance, variable capacitance, variable resistance, ceramic resonator, EMI interference suppressor, EMI interference filter: -55°C (30min) ←→85 °C(30min)/RAMP(15°C/min)/1000cycles Tantaali kondensaattori, Ceramic Capacitor, Resistor, Thermistor: -55°C(30min)←→125°C(30min)/RAMP(15°C/min)/1000cycles Aluminum Electrolytic Capacitor:-40°C(30min)←→105°C(30min)/RAMP(15°C/min)/1000cycles Inductor, Transformer, Rheostat, Quartz Oscillator, Resettable Fuse:-40°C(30min)←→125°C (30min)/RAMP
(15°C/min)/1000cycles Network Low-Pass Filter, Network Resistance: -55°C(30min)←→125°C(30min)/RAMP(15°C/min)syklitycles
Temperature Shock (MIL-STD-202-107): [applicable equipment: TC, TSK] Self-healing fuse° C40°C(15min)←→125min15min)/300cycles high humidity (MIL-STD-202- 103): [applied equipment: THS] Tantalum Capacitors, Keraamiset kondensaattorit: 85°C/85%RH/1000h/Voltage 1.3 to 1.5V Inductors & Transformers: 85°C/85%RH/1000h/ Non-energized Aluminum Electrolytic Capacitors: 85°C /85%RH/1000h/rated voltage
EMI interference suppressor, EMI interference filter: 85°C/85%RH/1000h/rated voltage & current resistance, thermistor: 85°C/85%RH/1000h/operating power supply 10% Resettable fuse: 85°C/85 %RH/1000h/rated current 10% Variable capacitance, variable resistance: 85°C/85%RH/1000h/rated power 10% Network low-pass filter & network resistance: 85°C/85%RH/1000h/ Voltage [network capacitance (nimellisjännite), network resistance (10% of rated power)] Varistor: 85°C/85%RH/1000h/rated voltage 85%+ma current quartz oscillator, ceramic resonator: 85°C/85 %RH/1000h/Rated VDD+1MΩ, Parallel Inverter, 2X Crystal CL Capacitor Between Each Crystal Leg and Ground Film Capacitance: 40°C/93%RH/1000h/ Rated Voltage Humidity Resistance (MIL-STD -202-106): [applicable device: THS] Film capacitance: (25°C←→65°C/90%RH*2cycle)/18h→-10°C/3h, each cycle is 24h in total, step7a&7b is not powered
