Bepattanó elektrolitkondenzátorok ▏85 ℃ 3000 HR ▏CAIA
Has a snap-in terminal which can solder directly to a PCB
Suitable for electronic equipment with medium-high voltage circuits
Nyomtatott áramköri lap bepattintható terminál és füles csatlakozó típus kapható
Előírások
| Tételek | Teljesítmény | |||||||||||||||||
| Működési hőmérséklet tartomány | -40 °C ~ +85 ° C | |||||||||||||||||
| Kapacitástűrés | +20% (120 Hz-en, 20 ° C) | |||||||||||||||||
| Szivárgási áram (at 20 ° C) | I = 0.02CV or1.5 mA whichever is smaller (után 5 jegyzőkönyv)
Ahol, C= rated capacitance in µF.V= rated DC working voltage in V. |
|||||||||||||||||
| Disszipációs tényező
(Tanδ 120 Hz-en, 20° C) |
Névleges feszültség | 16 | 25 | 35 | 50 | 63 | 80 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||
| Tanδ (max) | 0.50 | 0.45 | 0.40 | 0.35 | 0.30 | 0.25 | 0.20 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | |||
|
Alacsony hőmérsékleti jellemzők (120 Hz-en) |
Az impedancia arány nem haladhatja meg az alábbi táblázatban megadott értékeket. | |||||||||||||||||
| Névleges feszültség | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||||
| Impedancia
Hányados |
Z (-25 ° C)/Z(+20 ° C) | 4 | 3 | 3 | 2 | 2 | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 8 | |||
| Z(-40 ° C)/Z(+20 ° C) | 15 | 10 | 8 | 6 | 5 | 4 | 8 | 10 | 10 | 16 | 18 | 18 | 20 | 20 | ||||
|
Terhelési élettartam teszt |
Tesztidő | 3,000 óra |
* The specifications shall be satisfied when the capacitors are restored to 20 °C after the rated voltage applied for 3,000 hrs at 85 ° C |
|||||||||||||||
| Kapacitás változás | < + 20% | |||||||||||||||||
| Disszipációs tényező | Kevesebb mint 200% meghatározott értékű | |||||||||||||||||
| Szivárgási áram | A megadott értéken belül | |||||||||||||||||
|
Eltarthatósági teszt |
Tesztidő | 1,000 óra |
* The specification shall be staisfied when the capacitors are restored to 20 °C-os expozíció után 1,000 hrs at 85 ° C |
|||||||||||||||
| Kapacitás változás | < + 20% | |||||||||||||||||
| Disszipációs tényező | Kevesebb mint 200% meghatározott értékű | |||||||||||||||||
| Szivárgási áram | A megadott értéken belül | |||||||||||||||||
|
Ripple Current & Frekvenciaszorzók |
Frek. |
60 |
120 |
500 |
1k |
10k up |
||||||||||||
| (HZ)
W. V. (V) |
||||||||||||||||||
| Alatt 100 | 0.92 | 1.0 | 1.13 | 1.19 | 1.20 | |||||||||||||
| 160 and Up | 0.81 | 1.0 | 1.32 | 1.45 | 1.50 | |||||||||||||
| 350 and Up | 0.77 | 1.0 | 1.30 | 1.41 | 1.43 | |||||||||||||
| Ripple Current &
Hőmérséklet-szorzók |
Hőmérséklet
( ° C) |
40 | 55 | 70 | 85 | |||||||||||||
| Szorzó | 2.1 | 1.8 | 1.5 | 1.0 | ||||||||||||||
| Egyéb szabványok | Satisfies Characteristic W fo JIS C 5141 | |||||||||||||||||

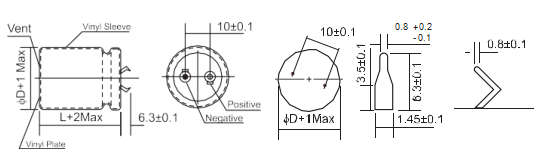

SNAP-IN TERMINAL TYPE (2 TERMINAL)

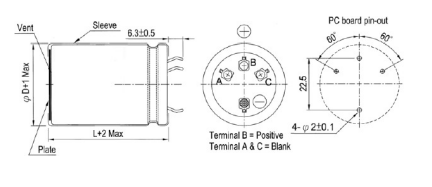

SNAP-IN TERMINAL (4 TERMINAL)
Cikkszám példa
Jellemzők
◆Snap-In Terminal Types (2 Terminal & 4 Treminal)
◆ Has a snap-in terminal which can solder directly to a PCB
◆ Alkalmas közép-nagyfeszültségű áramkörrel rendelkező elektronikus berendezésekhez
◆ Printed circuit board terminal snap-in type and lug terminal type available
