Bepattanó elektrolitkondenzátorok ▏105 ℃ 5000 órás ▏cava
Jellemzők
Snap-in, 105° C
5,000 órás élet
Snap-in, 105° C
5,000 órás élet
Előírások
| Tételek | Teljesítmény | |||||||
| Működési hőmérséklet tartomány | -25°C ~ +105 °C | |||||||
| Kapacitástűrés | +20% (120 Hz-en, 20° C) | |||||||
| Szivárgási áram (20 ° C -on) | I = 0,01CV ill 3 mA, amelyik kisebb (után 5 jegyzőkönyv) Ahol, C = névleges kapacitás µF-ban. V = névleges DC üzemi feszültség V-ban. | |||||||
| Disszipációs tényező (Tanδ 120 Hz-en, 20° C) | Névleges feszültség | 200 | 250 | 350 | 400 | 450 | ||
| Cserszínű (max) | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | |||
|
Alacsony hőmérsékleti jellemzők (120 Hz-en) |
Az impedancia arány nem haladhatja meg az alábbi táblázatban megadott értékeket. | |||||||
| Névleges feszültség | 200 | 250 | 350 | 400 | 400 | |||
| Impedancia
Hányados |
Z(-25° C)/Z(+20° C) | 4 | 4 | 4 | 8 | 8 | ||
|
Terhelési élettartam teszt |
Tesztidő | 5,000 óra | ||||||
| Kapacitás változás | Belül +20% kezdeti értékű | |||||||
| Disszipációs tényező | Kevesebb mint 250% meghatározott értékű | |||||||
| Szivárgási áram | A megadott értéken belül | |||||||
| * A fenti előírásoknak akkor kell teljesülniük, ha a kondenzátorokat ezt követően visszaállítják 20°C-ra
az igényelt névleges feszültség 5,000 óra 105°C-on |
||||||||
|
Eltarthatósági teszt |
Tesztidő | 1,000 óra | ||||||
| Kapacitás változás | Belül +20% kezdeti értékű | |||||||
| Disszipációs tényező | Kevesebb mint 150% meghatározott értékű | |||||||
| Szivárgási áram | A megadott értéken belül | |||||||
| * A fenti előírásoknak akkor kell teljesülniük, ha a kondenzátorokat exponálás után visszaállítják 20°C-ra
őket azért 1,000 óra 105°C-on feszültség nélkül. A mérések előtt a névleges feszültséget rá kell adni a kondenzátorokra (Lásd: JIS C 5102) |
||||||||
| Ripple Current & Frekvenciaszorzók | Frek. (HZ) | 50/60 | 120 | 300 | 1K - | 10K -
fel |
||
| Szorzó | 0.8 | 1.0 | 1.1 | 1.3 | 1.4 | |||
| Egyéb szabványok | JIS C 5101-4 | |||||||

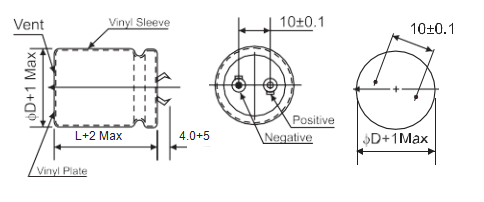

BEAPCSOLÓDÓ TERMINÁL TÍPUSA
Cikkszám példa
Jellemzők
◆ Bepattintható terminállal rendelkezik, amely közvetlenül forrasztható a PCB-re, és nincs szükség rögzítésre a feldolgozási idő megtakarítása érdekében.
◆ Alkalmas közép-nagyfeszültségű áramkörrel rendelkező elektronikus berendezésekhez. Nyomtatott áramköri lap bepattintható terminál és füles csatlakozó típus kapható.
◆ 5,000 Óra Élet
