Vezetőképes polimer chiptalum kondenzátorok smd ▏cbac
◆Epoxi öntött tokozás, Chip, Könnyen integrálható, Polarizált
◆ Rendkívül alacsony ESR , Volumetriailag hatékony , Stabil elektromosan & tárolási teljesítmények , Hosszú élet- span, Magas megbízhatóság
◆A tipikus alkalmazások közé tartoznak a DC/DC átalakítók , notebook PC-k , hordozható elektronika , távközlés (mobiltelefon és bázisállomás ), megjeleníti ,SSD,HDD és USB
◆Működési szabvány: QJ/PWV517-2013.
MÉRETEK – MILLIMÉTEREK
| Tok mérete | L | W1 | H | W2 | S | |
| A | 1206 | 3216 | 3.2±0,2 | 1.6±0,2 | 1.6±0,2 | 0.8±0,2 | 1.2±0,2 |
| B | 1210 | 3225 | 3.5±0,2 | 2.8±0,2 | 1.9±0,2 | 0.8±0,2 | 2.2±0,2 |
| C | 2312 | 6032 | 6.0±0,2 | 3.2±0,2 | 2.5±0,2 | 1.3±0,2 | 2.2±0,2 |
| H | 2917 | 7343 | 7.3±0,2 | 4.3±0,2 | 2.0±0,2 | 1.3±0,2 | 2.4±0,2 |
| D | 2917 | 7343 | 7.3±0,2 | 4.3±0,2 | 2.8±0,2 | 1.3±0,2 | 2.4±0,2 |
| E | 2917 | 7343 | 7.3±0,4 | 4.3±0,4 | 4.1±0,4 | 1.3±0,2 | 2.4±0,2 |
| V | 2924 | 7361 | 7.3±0,4 | 6.1±0,4 | 3.6±0,4 | 1.35±0,2 | 3.0±0,2 |
| W | 2924 | 7361 | 7.3±0,4 | 6.1±0,4 | 4.1±0,4 | 1.35±0,2 | 3.0±0,2 |
Cikkszám példa
Forrasztási folyamat
A Jinpei tantál kondenzátorok kompatibilisek a hullámmal (egyszeres vagy kettős), konvekció, És, vagy gőzfázisú visszafolyási technikák. A szélsőséges hőterhelés elkerülése érdekében ezen alkatrészek előmelegítése javasolt.

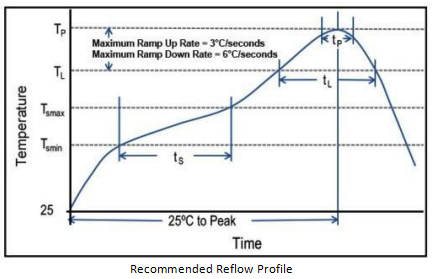

A napbarnító ajánlott profilfeltételei a konvekcióhoz és az IR visszafolyáshoz tükrözik az IPC/J CBAC nedvességérzékenységi vizsgálati szabvány profilfeltételeit.. A készülékek ilyen körülmények között maximum három visszafolyást tudnak biztonságosan kibírni.
A kézi forrasztást óvatosan kell végezni a folyamatirányítás nehézségei miatt. Ha végrehajtják, ügyelni kell arra, hogy a forrasztópáka ne érintkezzen az öntött házzal. A vasalót a forrasztópárna melegítésére kell használni, forrasztás felhordása a betét és a végződés közé, amíg meg nem történik a visszafolyás. Miután megtörténik az újraáramlás, a vasat azonnal el kell távolítani. A forgács széleinek „letörlése” és a felső felület felmelegítése nem javasolt.
A tipikus reflow műveletek során, az arany enyhe elsötétülése- színes epoxigyanta figyelhető meg. Ez az enyhe sötétedés normális, és nem káros a termékre. A jelölés állandóságát ez a változás nem érinti.
Jegyzet: A műszaki adatok előzetes értesítés nélkül változhatnak. További részletekért és frissítésért, kérjük látogassa meg weboldalunkat.
Jellemzők
⚫ Epoxi öntött tokozás, Chip, Könnyen integrálható, Polarizált
⚫ Rendkívül alacsony ESR , Volumetriailag hatékony , Stabil elektromosan & tárolási teljesítmények, Hosszú élettartam,Magas megbízhatóság
⚫ A tipikus alkalmazások közé tartoznak a DC/DC átalakítók, notebook PC-k, hordozható elektronika, távközlés
(mobiltelefon és bázisállomás ), megjeleníti,SSD,HDD és USB
⚫ Működési szabvány: QJ/PWV517-2013.
⚫ RoHS-kompatibilis
