Nagy áramú csillámkondenzátor | CGCA
A JINPEI CGCA sorozatú csillám kondenzátorok nagy frekvenciára alkalmasak,nagyfeszültségű, nagy áramkör. Mint a nagyfrekvenciás visszacsatoló áramkör,nagyfrekvenciás rezonancia áramkör és impulzusáramkör stb. Széles körben használható műholdban,űrrepülés,hajó,orvosi berendezések,olajleeresztő lyuk berendezések, hegesztőgép,kohászati berendezések stb.
Jellemzők
Anyagként a legjobb csillámpapír használata,magas hőmérsékletű epoxigyanta mártása. High frequency,high voltage and big current.
Very stable at big current circuit.
Alkalmazás
A JINPEI CGCA sorozatú csillám kondenzátorok nagy frekvenciára alkalmasak,nagyfeszültségű, nagy áramkör. Mint a nagyfrekvenciás visszacsatoló áramkör,nagyfrekvenciás rezonancia áramkör és impulzusáramkör stb.
Széles körben használható műholdban,űrrepülés,hajó,orvosi berendezések,olajleeresztő lyuk berendezések, hegesztőgép,kohászati berendezések stb.
Általános Jellemzők
Hőmérséklet tartomány: -40℃～+85℃
Kapacitástűrés: ±5%,±10%,±20%
Relatív páratartalom: 80%, at +40℃ can be short time at 95~98%.
Légköri nyomás: 6x104Pa~1.04x105Pa
Rezgés: frequency 10~500Hz, gyorsulás: 10g
Üzemi feszültség: 2KV~30KV
Working current: 5A~50A
DC test voltage: at room termperature,rated voltage U0 ≤ 10KV capacitor, terhelés 2 times working voltage, Rated voltage 10KV﹤U0≤30KV capacitor,terhelés 1.5 times working voltage, Rated voltage U0 ﹥ 30KV capacitor,terhelés 1.2 times working voltage, After keep 1 perc,no breakdown and flashover.
Szigetelési ellenállás(R -tól): normál klíma
Kapacitás C ≥ 0,1μF R≥1000MΩ
Kapacitás C＜ 0.1μF R＞5000MΩ
Disszipációs tényező: tgδ≤4×10-3(1KHz), Pass D.C. névleges feszültség vizsgálata.
| Some items’ datas.
Alkatrészszám |
Capaitance (μF) |
Working Voltage |
Working Current |
Working Frequency |
| (KV/DC) | (A) | (MHz) | ||
| 0.005 | 15 4R -tól | 30 | 1 | |
| 0.01 | 30 4U | 50 | 1 | |
| CGCA-A | 0.01 | 4.5 3W | 25 | 1 |
| 0.05 | 15 4R -tól | 50 | 1 | |
| 0.1 | 7.5 3M | 15 | 1 | |
|
CGCA-B |
0.004 | 15 4R -tól | 10 | 1 |
| 0.01 | 20 4D | 10 | 1 | |
|
CGCA-C |
0.025 | 5 3H | 25 | 1 |
| 0.025 | 5 3H | 5 | 1 |
Can used in DC blocking,energiatárolás,feedback,by-pass circuit etc.

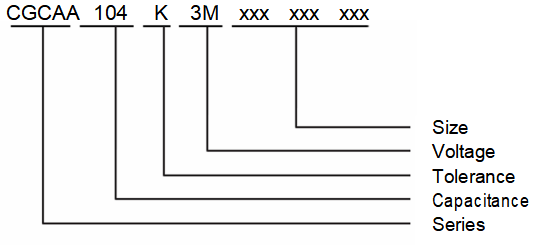

ALKATRÉSZSZÁM PÉLDA
BEVEZETÉS
◆JINPEI CGCA series mica pcapacitors are suitable to high frequency,nagyfeszültségű, nagy áramkör.
Mint a nagyfrekvenciás visszacsatoló áramkör,nagyfrekvenciás rezonancia áramkör és impulzusáramkör stb.
◆ Széles körben használható műholdon,űrrepülés,hajó,orvosi berendezések,olajleeresztő lyuk berendezések,
hegesztőgép,kohászati berendezések stb.
