Bepattanó elektrolitkondenzátorok ▏105 ℃ 3000 órás ▏cavb
Jellemzők
Has a snap-in terminal which can solder to PCB directly and need not fixture to save processing time.
Suitable for electronic equipment with medium-high voltage circuits. Nyomtatott áramköri lap bepattintható terminál és füles csatlakozó típus kapható.
3,000 Óra Élet
Has a snap-in terminal which can solder to PCB directly and need not fixture to save processing time.
Suitable for electronic equipment with medium-high voltage circuits. Nyomtatott áramköri lap bepattintható terminál és füles csatlakozó típus kapható.
3,000 Óra Élet
Előírások
| Tétel | Teljesítmény | |||||||||||||||||||||||
| Üzemi hőm. Hatótávolság | -40°C ~ +105 °C | |||||||||||||||||||||||
| Kapacitástűrés | ± 20% (120 Hz-en, 20° C) | |||||||||||||||||||||||
| Szivárgási áram (20 ° C -on) | I=0.02CV or 1.5mA whichever is smaller (után 5 jegyzőkönyv) Ahol, C=rated capacitance in F. V=rated DC working voltage. | |||||||||||||||||||||||
| Disszipációs tényező
(Tan at 120Hz, 20° C) |
Névleges feszültség | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 450 | |||||||||||
| Cserszínű (max) | 0.40 | 0.30 | 0.25 | 0.20 | 0.15 | 0.10* | 0.15 | 0.10* | 0.10* | 0.15 | 0.15 | 0.15 | ||||||||||||
| *0.15 for D = 35mm | ||||||||||||||||||||||||
|
Alacsony hőmérsékleti jellemzők (120 Hz-en) |
Az impedancia arány nem haladhatja meg az alábbi táblázatban megadott értékeket. | |||||||||||||||||||||||
| Névleges feszültség | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 450 | ||||||||||||
| Impedancia arány | Z(-25° C) / Z(+20° C) | 4 | 3 | 3 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 8 | 8 | |||||||||||
| Z(-40° C) / Z(+20° C) | 15 | 10 | 8 | 6 | 6 | 5 | 4 | 8 | 10 | 16 | 18 | 20 | ||||||||||||
|
Terhelési élettartam teszt |
Tesztidő | 3000 óra | ||||||||||||||||||||||
| Kapacitás változás | A kezdeti érték ±20%-án belül | |||||||||||||||||||||||
| Disszipációs tényező | Kevesebb mint 200% meghatározott értékű | |||||||||||||||||||||||
| Szivárgási áram | A megadott értéken belül | |||||||||||||||||||||||
| A fenti előírásoknak akkor kell teljesülniük, ha a kondenzátorokat ezt követően visszaállítják 20°C-ra
az igényelt névleges feszültség 3000 óra 105°C-on |
||||||||||||||||||||||||
|
Eltarthatósági teszt |
Tesztidő | 1000 óra | ||||||||||||||||||||||
| Kapacitás változás | A kezdeti érték ±20%-án belül | |||||||||||||||||||||||
| Disszipációs tényező | Kevesebb mint 150% meghatározott értékű | |||||||||||||||||||||||
| Szivárgási áram | A megadott értéken belül | |||||||||||||||||||||||
| A fenti előírásoknak teljesülniük kell, ha a kondenzátorokat visszaállítják 20 °C-ra, miután kitettük őket 1000 óra 105°C-on feszültség nélkül. | ||||||||||||||||||||||||
| Ripple Current & Frekvenciaszorzók | WV (V) Frek (HZ) | 50/60 | 120 | 300 | 1K - | 10K fel | ||||||||||||||||||
| Szorzó | 0.8 | 1.0 | 1.1 | 1.3 | 1.4 | |||||||||||||||||||
| Ripple Current & Hőmérséklet-szorzók | Hőmérséklet (° C) | 40 | 60 | 70 | 85 | 105 | ||||||||||||||||||
| Szorzó | 2.5 | 2.2 | 2.0 | 1.8 | 1.0 | |||||||||||||||||||
| Szabványok | Satisfies Characteristics W of JIS C 5141 | |||||||||||||||||||||||

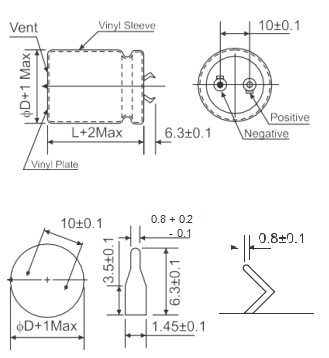

BEAPCSOLÓDÓ TERMINÁL TÍPUSA
Cikkszám példa
Jellemzők
◆ Bepattintható terminállal rendelkezik, amely közvetlenül forrasztható a PCB-re, és nincs szükség rögzítésre a feldolgozási idő megtakarítása érdekében.
◆ Alkalmas közép-nagyfeszültségű áramkörrel rendelkező elektronikus berendezésekhez. Nyomtatott áramköri lap bepattintható terminál és füles csatlakozó típus kapható.
◆ 3,000 Óra Élet
