Magas hőmérsékletű csillámkondenzátor | 175℃| CGBB

Funkció

A legjobb csillámpapír felhasználásával 511 mint anyag,magas hőmérsékletű epoxigyanta mártása.
Mivel a nagy szigetelési ellenállás,alacsony együttható,jó nagyfrekvenciás teljesítmény.
Nagyon alacsony disszipációs tényező <5×10-3 (min 1×10-4).
Magas hőmérsékleten nagyon stabil, kis kapacitástűrés.
15 év tárolás után, kapacitásváltozás nem haladja meg a ±1%-ot.

Alkalmazás

A JINPEI CGBB sorozatú csillám kondenzátorok magas frekvenciára alkalmasak,nagyfeszültségű,magas hőmérséklet,nagy áramkör. Mint a nagyfrekvenciás visszacsatoló áramkör,nagyfrekvenciás rezonancia áramkör és impulzusáramkör stb.
Széles körben használható műholdban,űrrepülés,hajó,orvosi berendezések,olajleeresztő lyuk berendezések, hegesztőgép,kohászati ​​berendezések stb.

Általános Jellemzők

Hőmérséklet tartomány: -55℃～+175 ℃

Kapacitástűrés: ±3%, ±5%, ±10%

Relatív páratartalom: +40 ℃-on 95-98% lehet

Légköri nyomás: 4x104Pa

Rezgés: frekvencia 20-200Hz, gyorsulás: 2.7~4,5g

Üzemi feszültség: 2500V

DC tesztfeszültség: Tartás után 1 óra +150 ℃-on,1,5-szeres üzemi feszültség terhelése 1 perc,nincs meghibásodás és villanás.

Szigetelési ellenállás(R -tól): normál klíma

Kapacitás C ≥ 0,1μF R≥1000MΩ

Kapacitás C＜ 0.1μF R＞5000MΩ

Hőmérséklet jellemzőit

Utána +175 ℃-on kell tartani 1 óra,kapacitásváltozás nem haladja meg a ±10%-ot, Szigetelési ellenállás R＞500MΩ,Disszipációs tényező: tgδ≤5×10-3(1KHz), Pass D.C. névleges feszültség vizsgálata.

Utána -55 ℃-on tartandó 1 óra,kapacitásváltozás nem haladja meg a ±7%-ot, Szigetelési ellenállás R＞500MΩ, Disszipációs tényező: tgδ≤5×10-3(1KHz), Pass D.C. névleges feszültség vizsgálata.

Utána +40 ℃-on tartandó, relatív páratartalom 95-98% 48 óra, kapacitásváltozás nem haladja meg a ±5%-ot, Szigetelési ellenállás R＞500MΩ,Disszipációs tényező: tgδ≤5×10-3(1KHz), Pass D.C. névleges feszültség vizsgálata.

Tartás után +195 ℃ ~ + 200 ℃ 96 óra, kapacitásváltozás nem haladja meg a ±10%-ot, Szigetelési ellenállás R＞500MΩ,Disszipációs tényező: tgδ≤6×10-3(1KHz), Pass D.C. névleges feszültség vizsgálata.

Rezgésvizsgálat után, kapacitásváltozás nem haladja meg a ±5%-ot

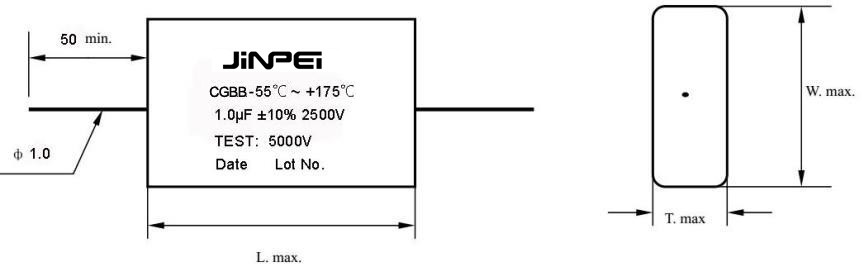

Méretek: egység:

ALKATRÉSZSZÁM PÉLDA

BEVEZETÉS
◆ A JINPEI CGBB sorozatú csillám kondenzátorok magas frekvenciára alkalmasak,nagyfeszültségű,magas hőmérséklet,nagy áramkör. Mint a nagyfrekvenciás visszacsatoló áramkör,nagyfrekvenciás rezonancia áramkör és impulzusáramkör stb.
◆ Széles körben használható műholdon,űrrepülés,hajó,orvosi berendezések,olajleeresztő lyuk berendezések,
hegesztőgép,kohászati ​​berendezések stb.
