Sisseehitatud elektrolüütilised kondensaatorid ▏105 ℃ 3000 tundi ▏CAVB
Omadused
Sellel on snap-in terminal, mida saab otse PCB-le jootma ja ei pea töötlemisaja säästmiseks kinnitust.
Sobib kesk-kõrgepingeahelatega elektroonikaseadmetele. Saadaval on trükkplaadi klemmi snap-in tüüp ja klemmliistu tüüp.
3,000 Tunni elu
Sellel on snap-in terminal, mida saab otse PCB-le jootma ja ei pea töötlemisaja säästmiseks kinnitust.
Sobib kesk-kõrgepingeahelatega elektroonikaseadmetele. Saadaval on trükkplaadi klemmi snap-in tüüp ja klemmliistu tüüp.
3,000 Tunni elu
Spetsifikatsioonid
| Ese | Esinemine | |||||||||||||||||||||||
| Töötemp. Vahemik | -40° C ~ +105 ° C | |||||||||||||||||||||||
| Mahtuvusitaluvus | ± 20% (120Hz juures, 20° C) | |||||||||||||||||||||||
| Lekkevool (20°C juures) | I = 0,02 CV või 1,5 mA, olenevalt sellest, kumb on väiksem (pärast 5 protokoll) Kus, C = nimimahtuvus F-des. V = alalisvoolu nimipinge. | |||||||||||||||||||||||
| Hajumistegur
(Päevitus sagedusel 120 Hz, 20° C) |
Hinnatud pinge | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 450 | |||||||||||
| Tan (maksimaalne) | 0.40 | 0.30 | 0.25 | 0.20 | 0.15 | 0.10* | 0.15 | 0.10* | 0.10* | 0.15 | 0.15 | 0.15 | ||||||||||||
| *0.15 D jaoks = 35 mm | ||||||||||||||||||||||||
|
Madala temperatuuri omadused (120Hz juures) |
Impedantsi suhe ei tohi ületada allolevas tabelis esitatud väärtusi. | |||||||||||||||||||||||
| Hinnatud pinge | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 450 | ||||||||||||
| Impedantsi suhe | Z(-25° C) / Z(+20° C) | 4 | 3 | 3 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 8 | 8 | |||||||||||
| Z(-40° C) / Z(+20° C) | 15 | 10 | 8 | 6 | 6 | 5 | 4 | 8 | 10 | 16 | 18 | 20 | ||||||||||||
|
Koormuse elutesti |
Katseaeg | 3000 tööaeg | ||||||||||||||||||||||
| Mahtuvus | ±20% piires algväärtusest | |||||||||||||||||||||||
| Hajumistegur | Vähem kui 200% määratud väärtus | |||||||||||||||||||||||
| Lekkevool | Määratud väärtuse piires | |||||||||||||||||||||||
| Ülaltoodud spetsifikatsioonid peavad olema täidetud, kui pärast seda taastatakse kondensaatorite temperatuur 20 °C-ni
taotletav nimipinge 3000 HRS temperatuuril 105 ° C |
||||||||||||||||||||||||
|
Säilivusaeg |
Katseaeg | 1000 tööaeg | ||||||||||||||||||||||
| Mahtuvus | ±20% piires algväärtusest | |||||||||||||||||||||||
| Hajumistegur | Vähem kui 150% määratud väärtus | |||||||||||||||||||||||
| Lekkevool | Määratud väärtuse piires | |||||||||||||||||||||||
| Ülaltoodud spetsifikatsioonid peavad olema täidetud, kui kondensaatorid taastatakse temperatuurini 20 ° C 1000 HRS temperatuuril 105 ° C ilma pingeta. | ||||||||||||||||||||||||
| Ripple vool & Sagedus kordajad | WV (V) Sagedus- (Hz) | 50/60 | 120 | 300 | 1K | 10K üles | ||||||||||||||||||
| kordaja | 0.8 | 1.0 | 1.1 | 1.3 | 1.4 | |||||||||||||||||||
| Ripple vool & Temperatuuri kordajad | Temperatuur (° C) | 40 | 60 | 70 | 85 | 105 | ||||||||||||||||||
| kordaja | 2.5 | 2.2 | 2.0 | 1.8 | 1.0 | |||||||||||||||||||
| Standardid | Vastab JIS C W omadustele 5141 | |||||||||||||||||||||||

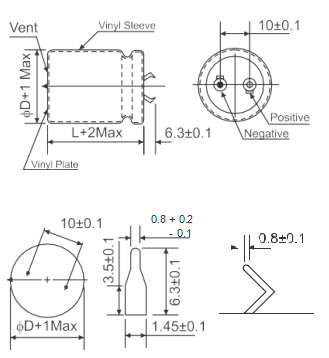

SNAP-IN TERMINALI TÜÜP
Osa numbri näide
Omadused
◆ Sellel on snap-in terminal, mida saab otse PCB-le jootma ja ei pea töötlemisaja säästmiseks kinnitust.
◆ Sobib kesk-kõrgepingeahelatega elektroonikaseadmetele. Saadaval on trükkplaadi klemmi snap-in tüüp ja klemmliistu tüüp.
◆ 3,000 Tunni elu
