Aksiaalne plii mitmekihiline keraamiline kondensaator | CCCA
Omadused
◆ Konformne kaetud, miniatuursed suurused, 0.3pF – 2.2uF
◆ Lai mahtuvusvahemik, sallivus, Tc, ja pinge
◆ C0G (NP0), X7R, Z5U ja Y5V temperatuurikoefitsiendid
◆ Populaarsed väärtused saadaval laost
Spetsifikatsioonid
| Jinpei
Tüüp |
WVDC1 |
MAHTUVUSALA |
L (Keha pikkus, Max) |
D (Keha läbimõõt, Max) |
d (Juhtige Teda) |
||
| C0G (MTÜ) | X7R | Z5U/Y5V 2 | |||||
|
CCCA05 |
25
50 100 |
0.3 – 1000pF
0.3 – 1000pF 0.5 – 820pF |
100pF – 0.15uF
100pF- 0.10uF 100pF- 0.01uF |
1000pF – 1.0uF
1000pF – 0.47uF 1000pF- 0.068uF |
0.150
[3.8] |
.100
[2.54] |
018 ±.003
[0.45 ±.08] |
|
CCCA10 |
25
50 100 |
0.5 – 2700pF
0.5 – 2200pF 0.5 – 1000pF |
100pF – 0.22uF
100pF- 0.10uF 100pF- 0.033uF |
1000pF – 1.2uF
1000pF – 1.0uF 1000pF- 0.10uF |
0.170
[4.32] |
.100
[2.54] |
.018 ±.003
[0.45 ±.08] |
|
CCCA12 |
25
50 100 |
0.5 – 5600pF
0.5 – 4700pF 0.5 – 3300pF |
100pF – 1.0uF
100pF- 0.47uF 100pF- 0.10uF |
1000pF – 2.2uF
1000pF – 1.0uF 1000pF- 0.10uF |
0.200
[5.1] |
.118
[3.0] |
.018 ± .003
[0.45 ± .08] |
DIELEKTRILISED KARAKTERISTIKUD (tüüpiline)
| ITEM | COG (MTÜ) | X7R | Y5V (Z5U) 2 |
| Kork. Vahemik, E12 väärtused | 0.3 pF- 5,600 pF | 100 pF – 1uF | 1,000 pF – 2.2uF |
| Mahtuvusitaluvus | <10pF: ±.1pF, .25pF, .5pF (std)
10pF: ±1%, ±2%, ±5%(std),±10% |
±5%, ±10% (std),
± 20% |
± 20% (std), +80/- 20% |
| Töötemperatuurivahemik | -55°C kuni +125 °C | -55°C kuni +125 °C | -30°C kuni +85 °C |
| Temperatuuri omadused | 0 ± 30 ppm/°C 3 | ±15% max töötemperatuuri vahemikus | +22%/-82%(+22%/-56%)
max üle töötemperatuuri vahemiku |
| Vananemine (ülempiiri kadu/kümnend h) | tühine | 2% | 7% |
| Pingetegur ( C@ max V) | tühine | -50% kuni +10% tüüp | -80% kuni +20% tüüp |
| Hajumistegur (1KHz) | 0.15% (+25° C & +125° C)
1.0VRMS, 1MHz väärtuste jaoks<1000pF |
2.5% Max, 1VRMS | 4.0% Max. 0.5 VRMS |
| Isolatsioonitakistus 25°C
(MIL-STD-202-METHOD-302) |
100G või 1000M -uF
olenevalt sellest, kumb on väiksem |
100G või 1000M -uF
olenevalt sellest, kumb on väiksem |
10G või 1000M -uF
olenevalt sellest, kumb on väiksem |
| Dielektriline tugevus | 2.5x nimiväärtusega VDC | 2.5x nimiväärtusega VDC | 2.5x nimiväärtusega VDC |
| Elu test (1000 tööaeg) | 2x nimipinge @+125°C
C<3% või 0,25pF parukas |
2x nimipinge +125°C juures
C<20% |
1.5x nimipinge +85°C juures
C<30% |
Sissejuhatus
Suure tihedusega mitmekihiline konstruktsioon, mis võimaldab laiendada
väärtuste vahemik. Kered on isoleeritud patenteeritud
Leegiaeglustav epoksükate tagab suurepärase keskkonnakaitse
kaitse ja dielektriline tugevus. Mittestandardsed väärtused,
suurenenud pinge nimiväärtused, kohandatud märgistus, sõjaline sõeluuring,

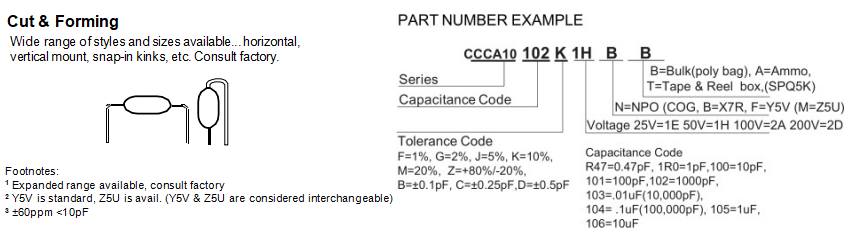

lõigatud & moodustatud juhtmeid, jne., on saadaval. Sobivad komplektid ja
saadaval ka võrgud.
