Kiibi tantaalkondensaatorid SMD ▏general & Madal Esr ▏CBAA CBAB

Jinpei pakub suurepärast jõudlust ja laia mahtuvusvahemikku vaakumis paagutatud suure võimendusega tantaalipulbrite tahke tilga tulemusel. Leegiaeglustav epoksüvorm tagab optimaalse keskkonnakaitse ja dielektrilise tugevuse. Mittestandardsed väärtused, madala profiiliga paketid, kohandatud märgistus, sõjaline sõeluuring, sulav, jne., on saadaval.
Datasheet-For-Chip-Tantalum-Capacitors-SMD-▏General-Low-ESR-▏CBAA-CBAB.pdf (3588 allalaadimised )

Epoksiid vormitud, UL94V-0 Leegiaeglustav
Suurepärane niiskus- ja liigpinge jõudlus
Madal lekkevool
-55° kuni +125°C töötemperatuuri vahemik
Saadaval on laiendatud mahtuvusvahemik ja madala profiiliga konstruktsioonid

Jinpei pakub suurepärast jõudlust ja laia mahtuvusvahemikku vaakumis paagutatud suure võimendusega tantaalipulbrite tahke tilga tulemusel. Leegiaeglustav epoksüvorm tagab optimaalse keskkonnakaitse ja dielektrilise tugevuse. Mittestandardsed väärtused, madala profiiliga paketid, kohandatud märgistus, sõjaline sõeluuring, sulav, jne., on saadaval.

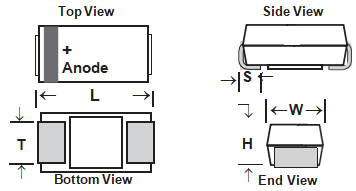

Mõõtmed (saadaval ka madala profiiliga versioon)

KOHTA SUURUS L W H T S
S (0805)

[2012]

 .079±.008

[2 ±0,2]

 .049±.008

[1.25±0,2]

 .047±.008

[1.2±0,2]

 .043±.008

[1.1±0,2]

 .020±.012

[.5±0,3]
A (1206)

[3216]

 .126±.008

[3.2±0,2]

 .063±.008

[1.6±0,2]

 063±.008

[1.6±0,2]

 .047±.008

[1.2±0,2]

 .031±.012

[0.8±0,3]
B (1411)

[3528]

 .138±.008

[3.5±0,2]

 .110±.008

[2.8±0,2]

 .075±.008

[1.9±0,2]

 .087±.008

[2.2±0,2]

 .031±.012

[0.8±0,3]
C (2412)

[6032]

 .236±.012

[6.0±0,3]

 .126±.012

[3.2±0,3]

 .098±.012

[2.5±0,3]

 .087±.008

[2.2±0,2]

 .051±.012

[1.3±0,3]
D (2917)

[7343]

 .287±.012

[7.3±0,3]

 .169±.012

[4.3±0,3]

 .110±.012

[2.8±0,3]

 .094±.008

[2.4±0,2]

 .051±.012

[1.3±0,3]
E(2917H) [7343H] .287±.012

[7.3±0,3]

 169±.012

[4.3±0,3]

 .162±.012

[4.1±0,3]

 .094±.008

[2.4±0,2]

 .051±.012

[1.3±0,3]



STANDARDMAHTLIKKUS JA ESR (W) VÄÄRTUSED (igas suuruses saadaval laiendatud väärtusvahemik, ESR on tüüp.)

VoltRating 85° C2 4VDC(5V Surge) 6.3VDC(8V Surge) 10VDC(13V Surge) 16VDC(20V Surge) 20VDC(26V Surge) 25VDC(33V Surge) 35VDC(46V Surge) 50VDC(65V Surge)
uF Kood Korpuse suurus CBAA

ESR

 CBAB

ESR

 Juhtum

Suurus

 CBAA

ESR

 CBAB

ESR

 Korpuse suurus CBAA

ESR

 CBAB

ESR

 Korpuse suurus CBAA

ESR

 CBAB

ESR

 Korpuse suurus CBAA

ESR

 CBAB

ESR

 Korpuse suurus CBAA

ESR

 CBAB

ESR

 Korpuse suurus CBAA

ESR

 CBAB

ESR

 Korpuse suurus CBAA

ESR

 CBAB

ESR
0.1 104 S 25 A 24 10 A 22 10
.15 154 S 25 A 21 6 B/A 17/15 10/10
.22 224 S 25 A 18 6 B 14 10
.33 334 S 25 A 15 6 B 12 2.5
.47 474 S 25 S 25 A 14 9 B/A 10/12 2.5/4 C/B 8 1.8/2.0
.68 684 S 30 S 25 A/S 12/25 8/SEE A 10 6 B 8 2.5 C/B 7 1.6/3.0
1.0 105 A/S 14/25 A/S 13/25 A/S 11/20 6/SEE A 9 5.5 B/A 7/8 2/4 B 6.5 2 C 5.5 1.6
1.5 155 S 30 A/S 12/25 A/S 10 6/SEE A/S 8/12 6/SEE B/A 5/6.5 NA/4.5 B 5 1.5 C/B 4.5/5.2 2.5/3 D/C 4/4.5 1/1.5
2.2 225 S 25 A/S 9/20 6/SEE A/S 7 6/SEE B/A 5.5/6.5 NA/4 B/A 3.5/5.3 1.5/4 B 4.5 2.2 C 3.5 1.5 D/C 2.5 .8/1.5
3.3 335 A/S 9/20 4/SEE A/S 7/12 6/SEE B/A 5/5.5 NA/4 B/A 4.5/5 2/4 C/B 2.5/3 NA/1.3 C 2.8 1.2 D/C 2.0/2.5 NA/.8 D 2.0 .8
4.7 475 A/S 7.5/14 3.5/SEE B/A 5/6 NA/3.5 B/A 4/5 1.5/3 B/A 3.5/4 1.5/3 D/C 2.5/2.8 NA/.6 C 2.4 .6 D/C 1.5/2.2 .7/.7 D/E 1.4/.9 .6
6.8 685 B/A 6/6.5 NA/3 B/A 4/5 1.2/2 B/A 3/4 1.2/3 C/B 2.5/3.5 .8/1.2 D/C 1.8/2 NA/.6 D/C 1.4/2 NA/.6 D 1.3 .5 E .9 .5
10 106 B/A 4/6 1.2/2 B/A 3/4 1/2 B/A 2.5/3 .8/2 C/B 2/2.8 .6/.8 D 1.3 NA/.5 D/C 1.2/1.8 .4/.6 D 1 .4 E .9
15 156 B/A 3.5/4 1.2/2 C/B 2.5/3.2 .6/.7 C/B 2.2/2.8 .5/.7 C 1.8 .4 D 1.1 .35 D 1 .4 E .9 .3 E .9
22 226 C/B 2.5/3.2 .5/.6 C/B 2/2.5 .5/.6 C/B 1.8/2.4 .4/.7 D/C 1.1/1.6 .25/.35 D .9 .3 D .9 .4 E .9 .3 E .9
33 336 C/B 2.2/2.8 .5/.5 D/C 1.3/1.8 NA/.3 D/C 1.1/1.6 .25/.3 D/C .9/1.5 .25/.3 D .9 .25 E .9 .3 E .3
47 476 D/C 1.3/1.8 NA/.5 D/C 1.1/1.6 .22/.25 D/C .9/1.2 .22/.3 D/C .9/1.4 .2/.3 E/D .9/.9 NA/.2 E .9 .3
68 686 D/C 1.1/1.6 .2/.25 D/C .9/1.6 .2/.2 D .9 .2 D .9 .15 E .9 .2 E .9
100 107 D/C .9/1.3 .2/.2 D/C .9/1.4 .15/.3 D .9 .15 D/E .9 .15/.15 E .9 .15 E .9
150 157 D/C .7/1.0 .15/.3 D 1 .15 E 1 .15 E .9 .15
220 227 D .9 .15 E 1 .15 E .9 .15 E .9
330 337 E .9 .15 E .9 .15 E .9 .1 E .9
470 477 E .9 .15 E .9 .1 E .9 E .9
680 687 E .9 .1 E .5 .1 E .9 E .9



Spetsifikatsioonid

MAHTUVUS

(120 Hz)

 ΔC ALGEST @20°C HAJUTAMISTEGORI, TÜÜP.
-55° C +85° C +125° C -55° C +20° C +85° C +125° C
<1.0μF

-10%

+10%

+12%

 6% 4% 5% 6%
1.5 kuni 68μF 10% 6% 8% 10%
100 kuni 220 μF 12% 8% 10% 12%
330 kuni 680 μF 16% 12% 14% 16%



STANDARDPAKEND

Korpuse suurus 7” Rulli kogus, tüüp. Lindi laius
S 0805 [2012] 2500 8mm
A 1206 [3216] 2000 8mm
B 1411 [3528] 2000 8mm
C 2412 [6032] 500 12mm
D 2917 [7343] 500 12mm
E 2917H [7343H] 400 12mm



Osa numbri näide

Omadused
 Epoksiidvormitud, UL94V-0 Leegiaeglustav;
 Suurepärane niiskus ja ülijõudlus Madal lekkevool;
 -55° kuni +125°C töötemperatuuri vahemik;
 Saadaval on laiendatud mahtuvusvahemik ja madala profiiliga kujundused;

RoHS-iga ühilduv
