Intelligentne integreeritud toitekondensaator | 220~ 380VAC | Juht

Kirjeldus

Rakendus

Jinpei CJAF-tüüpi intelligentne integreeritud madalapinge filtreerimise kondensaator on mõeldud olukordadeks, kus toitevõrgud on teatud harmoonilise sisuga, Kuid tavalise toitekondensaatori tavapäraselt ei õnnestu käitada, selle peamised omadused järgmised:
1.Kvaliteetset tüüpi madalapinge kondensaator, õlivaba disain, kõrge ohutus;
2.Ületoimeta lülituslüliti kasutuselevõtt, arenenud tehnoloogiaga, stabiilsed ja usaldusväärsed etendused; 3.Spetsiaalse tehnoloogia ja protsessi vastuvõtmine,suruge tõhusalt kõrge järgu harmooniline ja hüppeliselt,on ilmselge tõhusus korra harmoonilise pärssimisel 3, 5, 7, 9 ja eespool;
4.Moodulstruktuur, paindlik kombinatsioon, mugav mahutavuse laiendamine, lihtne installimine, Hoolduseks mugav;
5.Intelligentne võrk, 485 suhtlusliides,saab lavataguses arvutis vahetada, jaotuse integreeritud juhtimise läbiviimiseks;
6.Detsentraliseeritud juhtimisrežiimi vastuvõtmine, 200,000 tõrkevaba vahetamise ajad, kõrge usaldusväärsusega; 7.Humaniseeritud inimmasina liides, lihtne toiming, mugav hooldus, See on mugav kohapeal süüdamiseks;
8.See on varustatud SH plahvatuskindel seadme ja temperatuuri juhtimisseadmega, mis parandab jooksu usaldusväärsust rasketes harmoonilistes kohtades;
9.Silmapaistev energiasäästliku efektiivsus, see suurendab tõhusalt võimsustegurit, vähendab elektrienergia tarbimist ja parandab elektrienergia kvaliteeti.
ZMZ-J tüüpi intelligentset integreeritud madalapinge filtreerimist kondensaatorit rakendatakse peamiselt kohtadesse, kus harmooniline vool on 40% allpool (nagu sagedusmuundur, ja muud seadmed), see pole mitte ainult
vastab reaktiivse kompenseerimise nõuetele ja parandava energiafaktorile, kuid välistab ka kõrge järgu harmoonilise mõju süsteemile, parandab elektrienergia kvaliteeti.

Tootefunktsiooni filtreerimine

See pärsib tõhusalt kõrge järgu harmoonilisi ja hüppelist kasvu, moodustab madala vastupidavuskanali kõrge järgu harmooniliseks. See neelab ja vabastab harmoonilise, kõrvaldab kondensaatorile kõrge järgu harmoonilise mõju, kaitseb vooluahelaid ja kondensaatoreid ülekoormuse eest, takistab kondensaatoritel ülekuumenemist, Isoleeriv sööde vananemisest, väldib enese paranemise vähenemist, või tööelu vähendamine.

Ületoimeta vahetamine

Sobitatud spetsiaalse kondensaatori lülituslülitiga, Lülitusküset pole.

Jagatud faasi kompensatsioon

Eraldifaasi kompensatsiooni tüüpi toote iga faasi kondensaatorit saab eraldi lülitada, mis parandab reaktiivset kompenseerivat täpsust, võimaldab kolmefaasilise reaktiivse tasakaalustamatusele hästi kompenseerida.

Mõõtmine

Jaotuspinge mõõtmine, voolu-, reaktiivne jõud, energiategur; CT -faasi ja muutuste automaatne mõõtmine ja korrigeerimine; Iga kondensaatori kolmefaasilise voolu ja sisetemperatuuri mõõtmine.

Kaitse

Voolu kiire lülitus ja vooluahela ülevoolukaitse; kondensaatori ülepinge ja alapinge kaitse; ületunnistus, kondensaatori avatud ja kolmefaasiline tasakaalustamatus, Kui kondensaatori temperatuur ületab 65 ℃, Terve kondensaatori masin väljuks tööst, mis parandab oma kasutulu, ja tagab süsteemi ohutuse käivitamise.

Signaal

Vahetus olek, üle, all ja hüvitise olek, üle ja alapinge olekusignaalid; Kaitseoperatsiooni tüüp ja enesediagnoos rikketüübi signaalid.

Suhtlus

RS-485 vastuvõtmine kondensaatori ja kontrolleri vahelise sideühenduse vastuvõtmine, mis on mugav proovivõtuandmete massi üleslaadimiseks, samuti teave, mis vahetab välise monitori terminaliga, Vormid süsteemitööd.

Veebis

Traativõrgu ja raadiovõrgu suhtluse funktsioonid.

Intelligentne võrgukontroll

See on võimeline tuvastama ja jälgima süsteemi reaktiivset variatsiooni automaatselt, ja lülitage kondensaatori kalda automaatselt. Tehke sama mahtuvusega kondensaatorite jaoks ringikujuliselt lülitamine, ja viia läbi vahetamine vastavalt erineva mahtuvusega kondensaatoritele. Kondensaator, mis on varem sisse lülitatud,mis varem väljub; Kondensaator, mille töötemperatuur on madalam, tuleks kõigepealt lülitada, kelle töötemperatuur on kõrgem, peaks kõigepealt väljuma; Kui kompensatsiooniolukord on stabiilne, Kondensaatorid tuleks ümber lülitada iga viieteistkümne minuti tagant ümmarguselt, vältige ühe kondensaatori pikka aega jooksmist.

Enese diagnoositud rikked

Kondensaatori intelligentne juhtimislement viib keha jooksvate parameetritega ise diagnoosi, Kui on olemas enesetunnete tõrge, Kogu masin reageerib kiiresti ja väljub.

Peamised tehnilised parameetrid ümbritsevad tingimused

Ümbritsev temperatuur: -25～ 55 ℃; Suhteline temperatuur: 40℃, 20～ 90%; Kõrgus: ≤2000m.

Toiteallika tingimused Hinnatud pinge: -220V/～ 380v; Pingehälvet: ± 20%;

Pingelainekuju: siinuslaine, kogu moonutuse määr ei ületa 7%; Hinnatud sagedus: 50Hz ± 5%;

Energiatarve: ＜ 2W.

Elektriohutus

Elektriline kliirens, pugemiskaugus, isolatsiooni tugevus, ohutuskaitse, lühisetugevus, proovivõtu- ja juhtimisahela kaitse peaksid kõik olema

Kooskõlas standardse DL/T842-2003 vastavate klauslitega madala jaoks- pinge šundi kondensaatori paigaldamine.

Mõõtmisviga

Pinge: ≤0,5% (80 ～ piires 120% nimiväljast); Voolu-: ≤1% (5% ～ 20% nimivoolust), Energiategur: ± 1,5%;

Temperatuur: ± 1 ℃. Kaitseviga

Pinge: ≤0,5%; Voolu-: ≤1%;

Temperatuur: ± 1 ℃. Aeg: ± 0,01S.

Reaktiivsed kompensatsiooniparameetrid

Kondensaatori vahetusvahemik: ＞ 10s(1s ~ 10s kohandatud);

Reaktiivne võimsus: Ühine kompensatsioon ≤40kvar, Eraldi kompensatsioon ≤20kvar;

Veebikogus: ≤120pcs.

Usaldusväärsus

Kontrolli täpsus: 100%;

Lubatud lülitusajad: 100,000 ajad;

Kondensaatori mahutavuse tööaeg: ≤1% aastas;

Kondensaatori mahu vahetamise summutamiskiirus: ≤0,1%/kümme tuhat korda; Aastane rikkemäär: ≤1%.

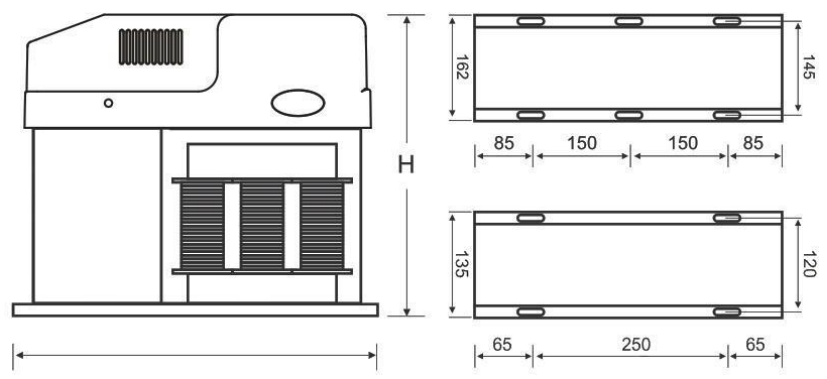

Väline ja paigaldussuurus

Sissejuhatus
Jinpei CJAF-tüüpi intelligentne integreeritud madalapinge filtreerimise kondensaator on mõeldud olukordadeks, kus toitevõrgud on teatud harmoonilise sisuga, Kuid tavalise toitekondensaatori tavapäraselt ei õnnestu käitada
