SMD alumiiniumist elektrolüütkondensaatorid ▏ 105 ℃ 2000 tundi ▏ madal ESR ▏ CAHA
Omadused
105° C, 2000 tagatud tunnid
Madal takistus
Asendab RVHSeria
ROHS -i nõuetele
105° C, 2000 tagatud tunnid
Madal takistus
Asendab RVHSeria
ROHS -i nõuetele
Spetsifikatsioonid
| Ese | Esinemine | |||||||||
| Töötemp. Vahemik | -55° C + 105° C | |||||||||
| Mahtuvusitaluvus | ± 20% (120Hz, 20° C) | |||||||||
| Lekkevool (temperatuuril 20•C) | I = 0,01 CV või 3 uA (Ükskõik kumb on suurem) pärast 2 protokoll, kus C = nimimahtuvus µF V = alalisvoolu nimimahtuvus | |||||||||
| Hajumistegur
Tanδ kl 120 Hz, 20° C |
Hinnatud pinge | 6.3 | 10 | 16 | 25 | 35 | ||||
| Tanδ (maksimaalne) | 0.30 | 0.26 | 0.22 | 0.16 | 0.13 | |||||
| Hinnatud pinge | 6.3 | 10 | 16 | 25 | 35 | |||||
| Madal temperatuur
Omadused (120Hz juures) |
Impedantsi suhe |
Z(-25° C) /Z(+20° C) | 4 | 3 | 2 | 2 | 2 | |||
| Z(-40° C) /Z(+20° C) | 8 | 5 | 4 | 3 | 3 | |||||
|
Elu test |
Katseaeg |
Koormusaeg Säilivusaeg | ||||||||
| 2000 HRS | 1000 HRS | |||||||||
| Mahtuvus | ±20% piires algväärtusest | ± piires 20% algväärtus | ||||||||
| Hajumistegur | Vähem kui 200% määratud väärtus | Vähem kui 200% määratud väärtus | ||||||||
| Lekkevool | Määratud väärtuse piires | Määratud väärtuse piires | ||||||||
| Testimistingimused | 20° C (pärast taotletud nimipinget 2000 tundi kell
105° C |
20°C (pärast ladustamist 1000 tundi 105°C juures
ilma pingeta) |
||||||||
| Ripple vool & Sageduskordajad | VDC(V) Sagedus-. (Hz) | 50,60 | 120 | 1K | 10K üles | |||||
| 6.3 ~ 35 | 0.64 | 0.8 | 0.93 | 1.0 | ||||||
| Standardid | Vastab JIS C tunnusele W 5141 | |||||||||
MÕÕDE, impedants & LUBATUD RIPPLE VOOLU
Pulsatsioonivool mA/rms juures 120 Hz, 105° C
Takistus : 100K Hz juures, 20ºC
| VDC
μF Sisu |
6.3V (0J) | 10V (1A) | 16V (1C) | 25V (1E) | 35V (1V) | |||||||||||
| φD x L Imp. maal | φD x L Imp. maal | φD x L Imp. maal | φD x L Imp. maal | φD x L Imp. maal | ||||||||||||
| 47 | 470 | 8 x 10 | 0.45 | 369 | ||||||||||||
| 100 | 101 | 8 x 10 | 0.45 | 369 | 10 x 10 | 0.25 | 553 | |||||||||
| 150 | 151 | 8 x 10 | 0.45 | 369 | ||||||||||||
|
220 |
221 |
8 x 10 |
0.45 |
369 |
10 x 10 | 0.25 | 553 | |||||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
|
330 |
331 |
8 x 10 |
0.45 |
369 |
553 | 10 x 10 | 0.25 | 553 | ||||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
| 470 | 471 |
8 x 10 |
0.45 |
369 |
10 x 10 | 0.25 | 553 | 8 x 10 | 0.45 | 369 | ||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
| 820 | 821 | 10 x 10 | 0.25 | 553 | ||||||||||||
| 1000 | 102 | 10 x 10 | 0.25 | 553 | ||||||||||||

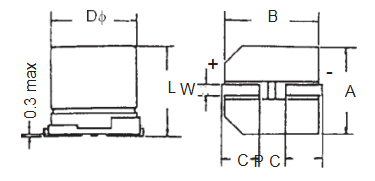

PADI VAHE JA LÄBIMÕÕT
| φD±0,5 | L | A±0,2 | B±0,2 | C±0,2 | W | P±0,2 |
| 8 | 10±0,5 | 8.4 | 8.4 | 3.0 | 0.7 juurde 1.1 | 3.1 |
| 10 | 10±0,5 | 10.4 | 10.4 | 3.3 | 0.7 juurde 1.1 | 4.7 |
Osa numbri näide
MILLAL 470 M 1VTR 080100
Omadused
◆ 105°C, 2000 tagatud tunnid
◆ Madal takistus
◆ RoHS-iga ühilduv
