SMD alumiiniumist elektrolüütkondensaatorid ▏ bipolaarne ▏CALA
Omadused
85° C, 2000 tagatud tunnid.
5.5mm kõrgus
Bipolaarne kondensaator, asendab RVB seeriat
ROHS -i nõuetele
85° C, 2000 tagatud tunnid.
5.5mm kõrgus
Bipolaarne kondensaator, asendab RVB seeriat
ROHS -i nõuetele
Spetsifikatsioonid
| Ese | Esinemine | |||||||||||||
| Töötemp. Vahemik | -40° C + 85° C | |||||||||||||
| Mahtuvusitaluvus | ± 20% (120Hz, 20° C) | |||||||||||||
| Lekkevool (temperatuuril 20•C) | I=0,01CV või 3 m A (Ükskõik kumb on suurem) pärast 2 minutit Kus C = nimimahtuvus μF . Pinge = alalisvoolu nimipinge V. | |||||||||||||
|
Hajumistegur Tanδ juures 120 Hz,20° C |
Hinnatud pinge | 6.3 | 10 | 16 | 25 | 35 | 50 | |||||||
|
Tanδ (maksimaalne) |
4 | 0.35 | 0.30 | 0.25 | 0.25 | 0.25 | 0.25 | |||||||
| 5 ~ 6.3 | 0.30 | 0.25 | 0.20 | 0.15 | 0.15 | 0.15 | ||||||||
|
Madal temperatuur Omadused (120Hz juures) |
Hinnatud pinge | 6.3 | 10 | 16 | 25 | 35 | 50 | |||||||
|
Impedantsi suhe |
Z(-25° C) /Z(+20° C) | 3 | 3 | 2 | 2 | 2 | 2 | |||||||
| Z(-40° C) /Z(+20° C) | 8 | 5 | 4 | 3 | 3 | 3 | ||||||||
|
Elu test |
Katseaeg |
Laadi eluiga | Säilivusaeg | |||||||||||
| 2000 HRS | 1000 HRS | |||||||||||||
|
Mahtuvus |
±20% piires algväärtusest |
± piires 20% algväärtus |
||||||||||||
| Hajumistegur | Vähem kui 200% määratud väärtus | Vähem kui 200% määratud väärtus | ||||||||||||
| Lekkevool | Määratud väärtuse piires | Määratud väärtuse piires | ||||||||||||
| Testimistingimused | 20° C (pärast taotletud nimipinget 2000 tundi kell
85° C |
20°C (pärast ladustamist 1000 tundi 85°C juures
ilma pingeta) |
||||||||||||
|
Ripple vool & Sageduskordajad |
VDC(V) Sagedus-. (Hz) | 50 | 120 | 1K | 10K üles | Riple Current &
Temperatuuri kordajad |
Temperatuur (° C) | All 70 | 85 | |||||
| All 16 | 0.80 | 1.00 | 1.15 | 1.25 | Kordajad | 1.35 | 1.00 | |||||||
| 25 ~ 35 | 0.80 | 1.00 | 1.25 | 1.40 | ||||||||||
| 50 | 0.80 | 1.00 | 1.35 | 1.50 | ||||||||||
| Standardid | Jis C 5101-1,-18 | |||||||||||||
MÕÕDE & Lubatav Pulbitsema Voolu-
Pulsatsioonivool mA/rms juures 120 Hz, 85° C
| VDC
μF Sisu |
6.3V (0J) | 10V (1A) | 16V (1C) | 25V (1E) | 35V (1V) | 50V (1H) | |||||||
| φD x L | maal | φD x L | maal | φD x L | maal | φD x L | maal | φD x L | maal | φD x L | maal | ||
| 0.1 | 0R1 | 4 x 5.3 | 2.3 | ||||||||||
| 0.22 | R22 | 4 x 5.3 | 3.3 | ||||||||||
| 0.33 | R33 | 4 x 5.3 | 4.1 | ||||||||||
| 0.47 | R47 | 4 x 5.3 | 4.9 | ||||||||||
| 1 | 010 | 4 x 5.3 | 7.2 | ||||||||||
| 2.2 | 2R2 | 4 x 5.3 | 10 | 5 x 5.3 | 14 | ||||||||
| 3.3 | 3R3 | 4 x 5.3 | 13 | 5 x 5.3 | 17 | 5 x 5.3 | 17 | ||||||
| 4.7 | 4R7 | 4 x 5.3 | 14 | 5 x 5.3 | 20 | 5 x 5.3 | 21 | 6.3 x 5.3 | 24 | ||||
| 10 | 100 | 4 x 5.3 | 18 | 5 x 5.3 | 26 | 6.3 x 5.3 | 35 | 6.3 x 5.3 | 35 | ||||
| 22 | 220 | 5 x 5.3 | 27 | 6.3 x 5.3 | 40 | 6.3 x 5.3 | 45 | ||||||
| 33 | 330 | 6.3 x 5.3 | 45 | 6.3 x 5.3 | 50 | 6.3 x 5.3 | 55 | ||||||
| 47 | 470 | 6.3 x 5.3 | 54 | ||||||||||

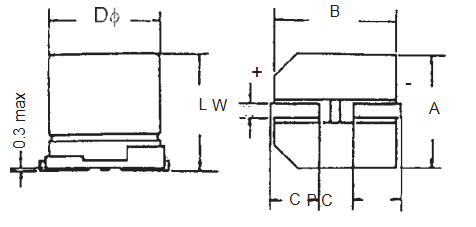

PADI VAHE JA LÄBIMÕÕT
| φD±0,5 | L | A±0,2 | B±0,2 | C±0,2 | W | P±0,2 |
| 4 | 5.3±0,2 | 4.3 | 4.3 | 2.0 | 0.5 juurde 0.8 | 1.0 |
| 5 | 5.3±0,2 | 5.3 | 5.3 | 2.3 | 0.5 juurde 0.8 | 1.5 |
| 6.3 | 5.3±0,2 | 6.6 | 6.6 | 2.7 | 0.5 juurde 0.8 | 2.0 |
Osa numbri näide
CALA 100 M 1E TR 063053
Omadused
◆ 85°C, 2000 tagatud tunnid.
◆ Kõrgus 5,5 mm
◆ Bipolaarne kondensaator
◆ RoHS-iga ühilduv
