Low Leakge Electrolytic Capacitors 105℃ 1,000hrs ▏CABA

Funkce
105℃, 1000 Ujištěné hodiny.
Velmi nízký svodový proud.
Použití ve vysokoteplotních průmyslových zařízeních.

Datasheet-For-Low-Leakge-Electrolytic-Capacitors-105℃-1000hrs-▏CABA.pdf (3387 stahování )

SPECIFIKACE

Položka	Výkon
Provozní teplotní rozsah	-40°C ~ +105 °C
Tolerance kapacitance	± 20% (120Hz, 20° C.)
Únik proudu (při 20°C)	I = 0,002 CV nebo 0.4 ( A) podle toho, co je větší (po 2 zápis). Kde, C = jmenovitá kapacita ve F. V = jmenovité stejnosměrné pracovní napětí ve V.
Dissipaton Factor Tan δ na 120 Hz, 20° C.	Jmenovité napětí	6.3		10		16		25		35		50			63		100
	Tan 5 (max)	0.24		0.21		0.16		0.14		0.12		0.10			0.09		0.08
	Při překročení kapacity 1000 F 0.02 se přidá každý 1000 F. Poměr impedance nesmí překročit hodnoty uvedené v tabulce níže.
Nízkoteplotní charakteristiky (při 120Hz)	Jmenovité napětí						6.3		10		16		25			35		50	63	100
	Impedanční poměr		Z(-25° C.)/Z(+20° C.)				4		3		3		2			2		2	2	2
			Z(-40° C.)/Z(+20° C.)				8		6		6		4			4		3	3	3
Test životnosti zátěže (after application of the rated voltage applied for 1000 hodiny při 105 °C)	Doba testu		1000 hod					Test životnosti (at 20°C after rated voltage applied for 1000 hodiny při 105°C bez přiloženého napětí)						Doba testu				1000 hod
	Změna kapacity		≤ ± 20%											Změna kapacity				≤ ± 20%
	Faktor rozptylu		Méně než 200% zadané hodnoty											Faktor rozptylu				Méně než 200% zadané hodnoty
	Únik proudu		V rámci zadané hodnoty											Únik proudu				V rámci zadané hodnoty
Zvlněný proud & Frekvenční multiplikátory	Frekv. (Hz) Víčko. (μf)		60(50)		120		500		1K		10K μp
	Pod 100		0.75		1.00		1.35		1.55		1.90
	220 na 1000		0.83		1.00		1.23		1.32		1.45
	2200 nahoře		0.90		1.00		1.12		1.10		1.12
Zvlněný proud & Násobiče teploty	Teplota (° C.)		Pod 50		70		85		105
	Multiplikátory		2.20		1.75		1.58		1.00
Normy	Splňuje charakteristiku W JIS C 5141

ROZMĚRY AND PERMISSABLE VLNĚNÍ PROUD

Dimenze: ΦD×L(mm) Zvlněný proud: mA/RMS při 120 Hz 105 °C

VDC μf Kód		6.3PROTI(0J)		10PROTI(1A)		16PROTI(1C)		25PROTI(1E)		35PROTI(1H)		50PROTI(1H)		63PROTI(1J)		100PROTI(2A)
VDC μf Kód		φDXL	mA	φDXL	mA	φDXL	mA	φDXL	mA	φDXL	mA	φDXL	mA	φDXL	mA	φDXL	mA
0.1	0R1											5 x 11	1.3			5 x 11	2.6
0.22	R22											5 x 11	2.9			5 x 11	5.8
0.33	R33											5 x 11	4.4			5 x 11	8
0.47	R47											5 x 11	7			5 x 11	10
1	010											5 x 11	13			5 x 11	15
2.2	2R2											5 x 11	20			5 x 11	23
3.3	3R3											5 x 11	25			5 x 11	29
4.7	4R7							5 x 11	26	5 x 11	28	5 x 11	30	5 x 11	32	5 x 11	34
10	100					5 x 11	35	5 x 11	38	5 x 11	41	5 x 11	46	5 x 11	50	6.3 x 11	56
22	220			5 x 11	49	5 x 11	54	5 x 11	57	5 x 11	61	5 x 11	68	6.3 x 11	82	8 x 11.5	96
33	330	5 x 11	54	5 x 11	60	5 x 11	64	5 x 11	69	5 x 11	75	6.3 x 11	90	6.3 x 11	100	10 x 12.5	140
47	470	5 x 11	65	5 x 11	70	5 x 11	99	5 x 11	82	6.3 x 11	100	6.3 x 11	110	8 x 11.5	135	10 x 16	180
100	101	5 x 11	95	5 x 11	105	6.3 x 11	25	6.3 x 11	135	8 x 11.5	170	8 x 11.5	180	10 x 12.5	225	13 x 20	320
220	221	6.3 x 11	160	6.3 x 11	175	8 x 11.5	15	8 x 11.5	230	10 x 12.5	300	10 x 16	345	10 x 20	400	16 x 25	570
330	331	6.3 x 11	195	8 x 11.5	245	8 x 11.5	60	10 x 12.5	335	10 x 16	400	10 x 20	460	13 x 20	540	16 x 25	700
470	471	8 x 11.5	270	8 x 11.5	290	10 x 12.5	70	10 x 16	440	10 x 20	520	13 x 20	610	13 x 25	700	16 x 31.5	880
1000	102	10 x 12.5	460	10 x 16	550	10 x 20	40	13 x 20	770	13 x 25	920	16 x 25	1080	16 x 31.5	1210
2200	222	13 x 20	810	13 x 20	860	13 x 25	000	16 x 25	1170	16 x 31.5	1340	18 x 35.5	1530
3300	332	13 x 20	960	13 x 25	1100	16 x 25	300	16 x 31.5	1460	18 x 35.5	1650
4700	472	16 x 25	1330	16 x 25	1400	16 x 31.5	600	18 x 35.5	1780	18 x 40	1900

Příklad čísla dílu

CABA 220 M 1C BK 050 110

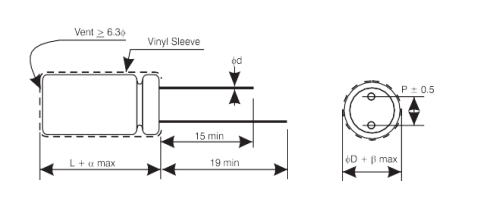

ROZTEČ A PRŮMĚR VEDENÍ

jd	5	6.3	8	10	13	16	18
P	2.0	2.5	3.5	5.0	5.0	7.5	7.5
jd	0.5		0.6			0.8
A	1.0			1.5
b	0.5

Funkce
◆ 105 ℃,1000Ujištěné hodiny.
◆ Very Low leakage current.
◆ Používejte vysokoteplotní průmyslové zařízení.

◆ V souladu s RoHS
