Elektrolytické kondenzátory s vysokým obsahem zvlnění 8 000 ~ 10 000 hodin ▏CADD

Funkce
105℃, 8,000 ~ 10,000 Ujištěné hodiny
Vhodné pro spínání zdrojů, UPS, Zátěž
Menší velikost s velkým přípustným zvlněním proudu
Rohs vyhovuje

Datový list-pro-elektrolytické-kondenzátory s vysokým zvlněním-▏800010000Hrs-▏CADD.pdf (3615 stahování )

SPECIFIKACE

Položky

Výkon

Jmenovitý rozsah napětí

160 ~ 400V

450PROTI

Provozní teplotní rozsah

-40°C ~ +105 °C

-25°C ~ +105 °C

Tolerance kapacitance

+20% (při 120Hz, 20° C.)

Únik proudu (na 20 ° C.)

Čas

po 1 minuta

po 5 zápis

Únik proudu

CV < 1000

CV > 1000

CV < 1000

cv > 1000

I = 0,1 CV + 40 (uA)

I = 0,04 CV + 100 (uA)

I = 0,03 CV + 15 (uA)

I = 0,02 cv + 25 (uA)

Kde C = jmenovitá kapacita v µF. V = jmenovité stejnosměrné pracovní napětí ve V.

Faktor rozptylu

(Tan 5 při 120 Hz, 20 ° C.)

Jmenovité napětí

200

250

350

400

450

Tan 5 (max)

0.20

0.24

Nízká teplota

Charakteristiky (při 120Hz)

Poměr impedance nesmí překročit hodnoty uvedené v tabulce níže.

Jmenovité napětí

200

250

350

400

450

Impedance

Poměr

Z (-25) / Z (+20° C.)

Z (-40) / Z (+20° C.)

–

Test životnosti zátěže

Doba testu

8,000 hod pro ΦD = 10mm; 10,000 hod pro ΦD >12.5mm

Změna kapacity

V + 20% počáteční hodnoty

Faktor rozptylu

Méně než 200% zadané hodnoty

Únik proudu

V rámci zadané hodnoty

* Výše uvedené specifikace musí být splněny, když jsou kondenzátory obnoveny na 20 °C po přivedení jmenovitého napětí s jmenovitým zvlněním

proud pro 8,000 hod / 10,000 hodin při 105 °C.

Test životnosti

Změna kapacity

V + 20% počáteční hodnoty

Faktor rozptylu

Méně než 200% zadané hodnoty

Únik proudu

Méně než 500% zadané hodnoty

* Výše uvedené specifikace musí být splněny, když jsou kondenzátory po jejich vystavení obnoveny na 20 °C 1,000 hod při 105°C bez přiloženého napětí. Před měřením se na kondenzátory přivede jmenovité napětí

(Viz JIS C 5102).

Zvlněný proud & Frekvenční multiplikátory

Frekv. (Hz)

ΦD (mm)

120

10k

100k

nahoru

0.25

0.61

0.88

1.0

12.5 ~ 18

0.35

0.66

0.89

1.0

Jiné standardy

JIS C 5101-4

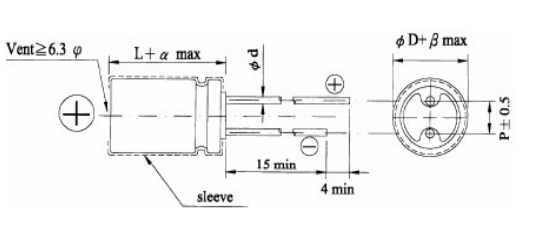

ROZMĚRY Jednotka: mm

jD	10	12.5	16	18
P	5.0		7.5
j d	0.6		0.8
A	1.5
b	0.5

ROZMĚRY & DOVOLENÝ VLNĚNÍ PROUD Zvlněný proud: mA/rms a 105 °C

V.D C Položka	160PROTI (2C)			200PROTI (2D)			250PROTI (2E)
V.D C Položka	JD x L	Zvlněný proud		JD x L	Zvlněný proud		JD x L	Zvlněný proud
uF	JD x L	120Hz	100kHz	JD x L	120Hz	100kHz	JD x L	120Hz	100kHz
10	10 x 16	125	315	10 x 16	125	315	10 x 20	140	350.00
22	10 x 20	200	500	10 x 20	200	500	10 x 20	200	500
33	10 x 20	250	625	10 x 20	260	650	12.5 x 20	320	800
47	10 x 20	300	750	12.5 x 20	390	975	12.5 x 20	390	975
68	12.5 x 20	470	1175	12.5 x 20	470	1175	16 x 20	520	1300
82	12.5 x 20	510	1275	16 x 20	550	1375	16 x 20	550	1,375
100	12.5 x 25	620	1,395	16 x 20	630	1,420	16 x 25	680	1,530
100	16 x 20	630	1,420
150	16 x 20	770	1,735	16 x 25	840	1,890	18 x 25	860	1,935
220	16 x 25	1,020	2,295	18 x 25	1,050	2,365	18 x 31.5	1,130	2545
330	18 x 31.5	1,390	3,130	18 x 35.5	1,430	3,220

V.D C Položka uF	350PROTI (2PROTI)			400PROTI (2G)			450PROTI (2W)
	JD x L	Zvlněný proud		JD x L	Zvlněný proud		JD x L	Zvlněný proud
	JD x L	120Hz	100kHz	JD x L	120Hz	100kHz	JD x L	120Hz	100kHz
6.8	10 x 16	110	275	10 x 16	110	275	10 x 20	110	275
10	10 x 20	140	350	10 x 20	140	350	12.5 x 20	180	450
22	12.5 x 20	260	650	12.5 x 20	260	650	16 x 20	290	725
33	16 x 20	360	900	16 x 20	360	900	16 x 25	390	975
33							18 x 20	380	950
47	16 x 20	430	1,075	16 x 25	470	1,175	18 x 25	480	1,200
47				18 x 20	450	1,125
68	16 x 25	560	1,400	18 x 25	585	1,465	18 x 31.5	630	1,575
68	18 x 20	550	1,375
82	18 x 25	610	1,525	18 x 25	610	1,525	18 x 35.5	715	1,785
100	18 x 25	700	1,575	18 x 31.5	765	1,720	18 x 40	800	1,800
120	18 x 31.5	830	1,865	18 x 35.5	865	1,945
150	18 x 35.5	960	2,160	18 x 40	985	2,215

Funkce
◆ 105℃,8,000~10 000 hodin zajištěno
◆ Vhodné pro napájecí zdroje,UPS, Zátěž
◆ Menší velikost s velkým přípustným zvlněním proudu

◆ Vyhovuje Rohs
