Chip Tantalum kondenzátory SMD ▏ General & Nízká ESR ▏CBAA CBAB

Jinpei poskytuje vynikající výkon a široký kapacitní rozsah jako výsledek pevného shluku vysoce ziskových tantalových prášků slinovaných ve vakuu. Epoxidový výlisek zpomalující hoření zajišťuje optimální ochranu životního prostředí a dielektrickou pevnost. Nestandardní hodnoty, nízkoprofilové balíčky, vlastní značení, Vojenský screening, tavitelný, atd., jsou k dispozici.
Datasheet-Pro-Chip-Tantalum-Capacitors-SMD-▏General-Low-ESR-▏CBAA-CBAB.pdf (3589 stahování )

Epoxidové lisované, UL94V-0 Zpomalovač hoření
Vynikající odolnost vůči vlhkosti a přepětí
Nízký svodový proud
-55° až +125°C rozsah provozních teplot
K dispozici je rozšířený kapacitní rozsah a nízkoprofilová provedení

Jinpei poskytuje vynikající výkon a široký kapacitní rozsah jako výsledek pevného shluku vysoce ziskových tantalových prášků slinovaných ve vakuu. Epoxidový výlisek zpomalující hoření zajišťuje optimální ochranu životního prostředí a dielektrickou pevnost. Nestandardní hodnoty, nízkoprofilové balíčky, vlastní značení, Vojenský screening, tavitelný, atd., jsou k dispozici.

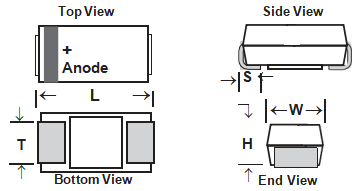

ROZMĚRY (k dispozici je také nízkoprofilová verze)

VELIKOST POUZDRO L W H T S
S (0805)

[2012]

 .079±.008

[2 ±0,2]

 .049±.008

[1.25±0,2]

 .047±.008

[1.2±0,2]

 .043±.008

[1.1±0,2]

 .020±.012

[.5±0,3]
A (1206)

[3216]

 .126±.008

[3.2±0,2]

 .063±.008

[1.6±0,2]

 063±.008

[1.6±0,2]

 .047±.008

[1.2±0,2]

 .031±.012

[0.8±0,3]
B (1411)

[3528]

 .138±.008

[3.5±0,2]

 .110±.008

[2.8±0,2]

 .075±.008

[1.9±0,2]

 .087±.008

[2.2±0,2]

 .031±.012

[0.8±0,3]
C (2412)

[6032]

 .236±.012

[6.0±0,3]

 .126±.012

[3.2±0,3]

 .098±.012

[2.5±0,3]

 .087±.008

[2.2±0,2]

 .051±.012

[1.3±0,3]
D (2917)

[7343]

 .287±.012

[7.3±0,3]

 .169±.012

[4.3±0,3]

 .110±.012

[2.8±0,3]

 .094±.008

[2.4±0,2]

 .051±.012

[1.3±0,3]
E(2917H) [7343H] .287±.012

[7.3±0,3]

 169±.012

[4.3±0,3]

 .162±.012

[4.1±0,3]

 .094±.008

[2.4±0,2]

 .051±.012

[1.3±0,3]



STANDARDNÍ KAPACITA A ESR (W) HODNOTY (rozšířený rozsah hodnot dostupný pro každou velikost, ESR je typ.)

VoltRating 85° C.2 4VDC(5V Přepětí) 6.3VDC(8V Přepětí) 10VDC(13V Přepětí) 16VDC(20V Přepětí) 20VDC(26V Přepětí) 25VDC(33V Přepětí) 35VDC(46V Přepětí) 50VDC(65V Přepětí)
uF Kód Velikost pouzdra CBAA

ESR

 CBAB

ESR

 Věc

Velikost

 CBAA

ESR

 CBAB

ESR

 Velikost pouzdra CBAA

ESR

 CBAB

ESR

 Velikost pouzdra CBAA

ESR

 CBAB

ESR

 Velikost pouzdra CBAA

ESR

 CBAB

ESR

 Velikost pouzdra CBAA

ESR

 CBAB

ESR

 Velikost pouzdra CBAA

ESR

 CBAB

ESR

 Velikost pouzdra CBAA

ESR

 CBAB

ESR
0.1 104 S 25 A 24 10 A 22 10
.15 154 S 25 A 21 6 B/A 17/15 10/10
.22 224 S 25 A 18 6 B 14 10
.33 334 S 25 A 15 6 B 12 2.5
.47 474 S 25 S 25 A 14 9 B/A 10/12 2.5/4 C/B 8 1.8/2.0
.68 684 S 30 S 25 A/S 12/25 8/ŽE A 10 6 B 8 2.5 C/B 7 1.6/3.0
1.0 105 A/S 14/25 A/S 13/25 A/S 11/20 6/ŽE A 9 5.5 B/A 7/8 2/4 B 6.5 2 C 5.5 1.6
1.5 155 S 30 A/S 12/25 A/S 10 6/ŽE A/S 8/12 6/ŽE B/A 5/6.5 NA/4.5 B 5 1.5 C/B 4.5/5.2 2.5/3 D/C 4/4.5 1/1.5
2.2 225 S 25 A/S 9/20 6/ŽE A/S 7 6/ŽE B/A 5.5/6.5 NA/4 B/A 3.5/5.3 1.5/4 B 4.5 2.2 C 3.5 1.5 D/C 2.5 .8/1.5
3.3 335 A/S 9/20 4/ŽE A/S 7/12 6/ŽE B/A 5/5.5 NA/4 B/A 4.5/5 2/4 C/B 2.5/3 NA/1.3 C 2.8 1.2 D/C 2.0/2.5 NA/.8 D 2.0 .8
4.7 475 A/S 7.5/14 3.5/ŽE B/A 5/6 NA/3.5 B/A 4/5 1.5/3 B/A 3.5/4 1.5/3 D/C 2.5/2.8 NA/.6 C 2.4 .6 D/C 1.5/2.2 .7/.7 D/E 1.4/.9 .6
6.8 685 B/A 6/6.5 NA/3 B/A 4/5 1.2/2 B/A 3/4 1.2/3 C/B 2.5/3.5 .8/1.2 D/C 1.8/2 NA/.6 D/C 1.4/2 NA/.6 D 1.3 .5 E .9 .5
10 106 B/A 4/6 1.2/2 B/A 3/4 1/2 B/A 2.5/3 .8/2 C/B 2/2.8 .6/.8 D 1.3 NA/.5 D/C 1.2/1.8 .4/.6 D 1 .4 E .9
15 156 B/A 3.5/4 1.2/2 C/B 2.5/3.2 .6/.7 C/B 2.2/2.8 .5/.7 C 1.8 .4 D 1.1 .35 D 1 .4 E .9 .3 E .9
22 226 C/B 2.5/3.2 .5/.6 C/B 2/2.5 .5/.6 C/B 1.8/2.4 .4/.7 D/C 1.1/1.6 .25/.35 D .9 .3 D .9 .4 E .9 .3 E .9
33 336 C/B 2.2/2.8 .5/.5 D/C 1.3/1.8 NA/.3 D/C 1.1/1.6 .25/.3 D/C .9/1.5 .25/.3 D .9 .25 E .9 .3 E .3
47 476 D/C 1.3/1.8 NA/.5 D/C 1.1/1.6 .22/.25 D/C .9/1.2 .22/.3 D/C .9/1.4 .2/.3 E/D .9/.9 NA/.2 E .9 .3
68 686 D/C 1.1/1.6 .2/.25 D/C .9/1.6 .2/.2 D .9 .2 D .9 .15 E .9 .2 E .9
100 107 D/C .9/1.3 .2/.2 D/C .9/1.4 .15/.3 D .9 .15 D/E .9 .15/.15 E .9 .15 E .9
150 157 D/C .7/1.0 .15/.3 D 1 .15 E 1 .15 E .9 .15
220 227 D .9 .15 E 1 .15 E .9 .15 E .9
330 337 E .9 .15 E .9 .15 E .9 .1 E .9
470 477 E .9 .15 E .9 .1 E .9 E .9
680 687 E .9 .1 E .5 .1 E .9 E .9



SPECIFIKACE

KAPACITA

(120 Hz)

 AC Z POČÁTEČNÍHO @ 20 °C DISIPAČNÍ FAKTOR, TYP.
-55° C. +85° C. +125° C. -55° C. +20° C. +85° C. +125° C.
<1.0μf

-10%

+10%

+12%

 6% 4% 5% 6%
1.5 až 68μF 10% 6% 8% 10%
100 až 220μF 12% 8% 10% 12%
330 až 680μF 16% 12% 14% 16%



STANDARDNÍ BALENÍ

Velikost pouzdra 7” Množ. cívky, typ. Šířka pásky
S 0805 [2012] 2500 8mm
A 1206 [3216] 2000 8mm
B 1411 [3528] 2000 8mm
C 2412 [6032] 500 12mm
D 2917 [7343] 500 12mm
E 2917H [7343H] 400 12mm

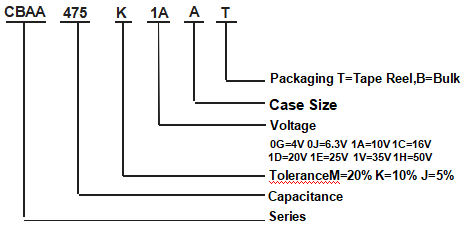

Příklad čísla dílu

Funkce
 Epoxidové lisované, UL94V-0 Zpomalovač hoření;
 Vynikající vlhkost a rázový výkon Nízký svodový proud;
 Rozsah provozních teplot -55°až +125°C;
 K dispozici je rozšířený kapacitní rozsah a nízkoprofilové provedení;

Rohs vyhovuje
